1939EL1000 ジェネレーター

今日はW辺さんのナックルヘッド、ダイナモのお話。
この車両は6Vの3ブラシのものから12Vの2ブラシのものに交換済みでありました。
という訳でアイアンのダイナモとやることは同じ。

1939EL1000 ジェネレーター_a0248662_1032958.jpg
1939EL1000 ジェネレーター_a0248662_1034346.jpg

分解・清掃して、フィールドコイルの抵抗チェック。アーマチュアコイルの通電チェックし、問題なし。

1939EL1000 ジェネレーター_a0248662_1035326.jpg

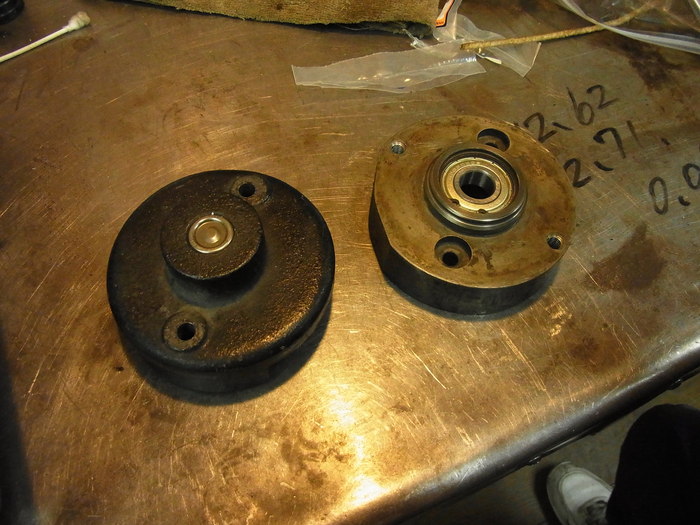

エンドカバー、エンドプレートのベアリング・シール交換。

1939EL1000 ジェネレーター_a0248662_103536.jpg

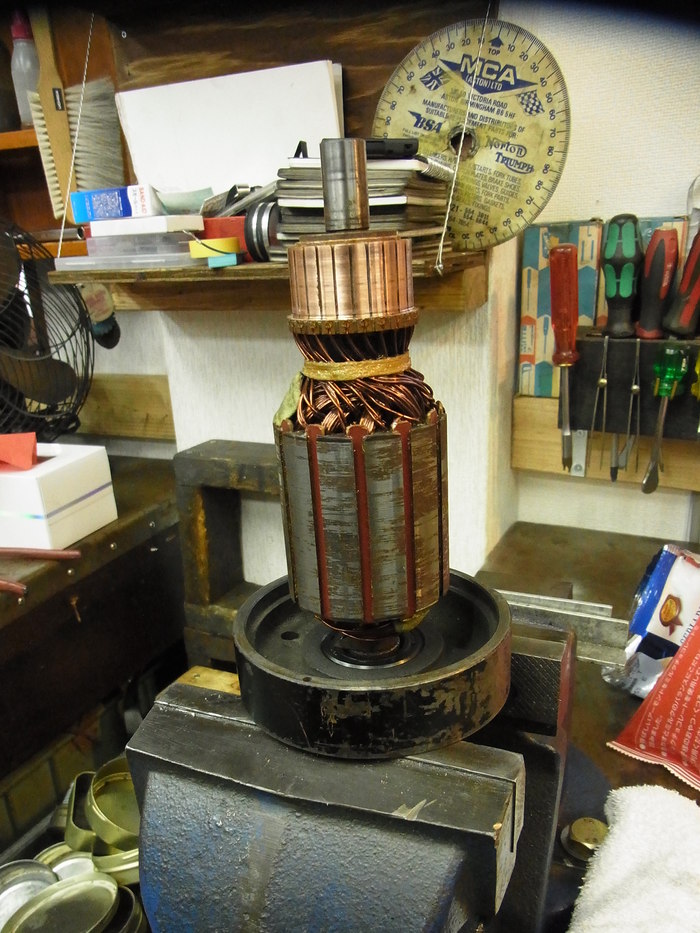

エンドプレートにアーマチュアコイルを圧入。
コミュテーターは研磨、セグメント溝のカーボンは取ってあります。

1939EL1000 ジェネレーター_a0248662_104596.jpg

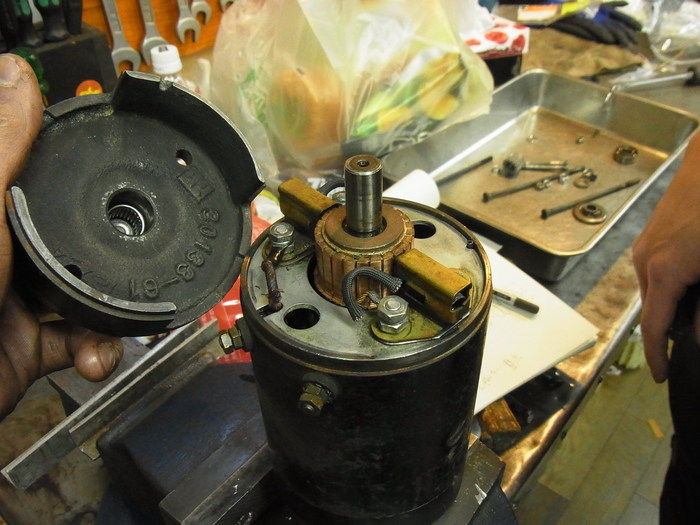

ブラシ、エンドカバーを付け、アーマチュアコイルの回りっぷりをチェック。
アーマチュアコイルが干渉することなく、良い回りっぷり。

1939EL1000 ジェネレーター_a0248662_1042514.jpg

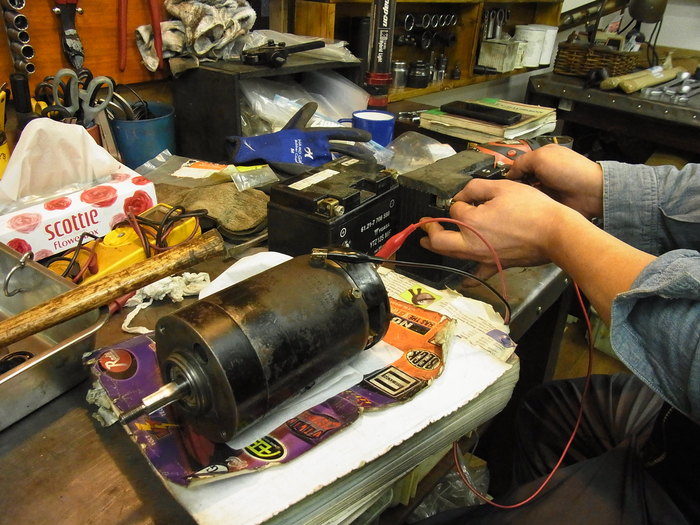

ダイナモボディーにバッテリープラス、F端子にバッテリーマイナスを付け、電流を流しモータリングチェック。

1939EL1000 ジェネレーター_a0248662_1043322.jpg

最後にアーチュアコイルを正回転に回し、電流がプラスの方向にでていればO.K。
