2014年 01月 30日

1977XLCR ヘッドライトケース

アイアンXLCRは電装、外装パーツの組み付け作業に入りました。
10年放置の錆と戦いながらお化粧直しをして組みつけていますが、どうもE本氏の風邪を移されたらしく喉が痛い・・・という訳で今日は小休止的なお話。

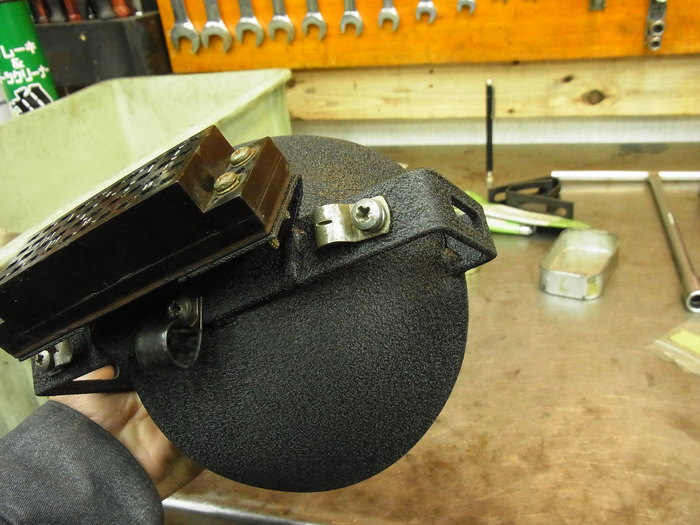

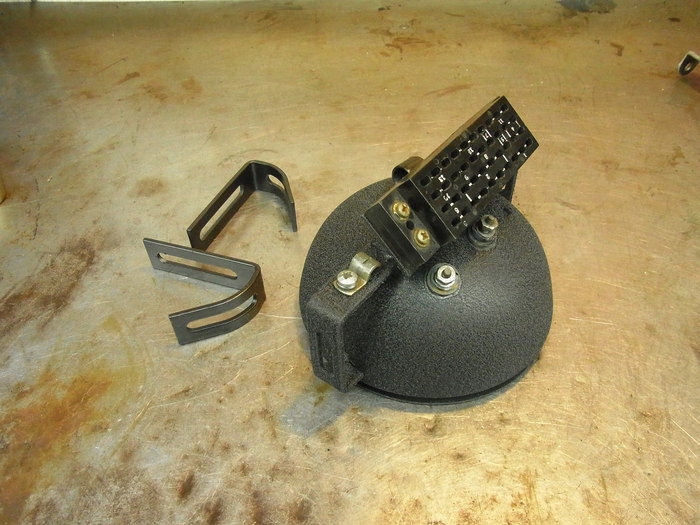

ハーレーでは珍しいビキニカウルが付くXLCRのヘッドライトケース。
位置が違うマウントステー、ターミナルブロックのステー、ハーネスクランプが付いています。
このヘッドライトケースには3種類の小さいネジが使われています。
ハーネスクランプボルト NO.10-32山UNF
ヘッドライトターミナルナット NO.8-32山UNC
ターミナルブロックボルト  NO.6-32山UNC

アメリカインチのネジは1/4”以下のサイズはNO.で表記されます。
ネジ径   NO.
9/32”・・・NO.12
3/16”・・・NO.10
5/32”・・・NO.8
1/8”・・・・NO.6

てな感じでネジ径が小さくなるとNO.も小さくなります。
ハーレーではNO.12-24UNC、NO.10-24UNC、NO.10-32UNF、NO.8-32UNC、NO.6-32UNCあたりを良く使います。



という訳で今日の風景

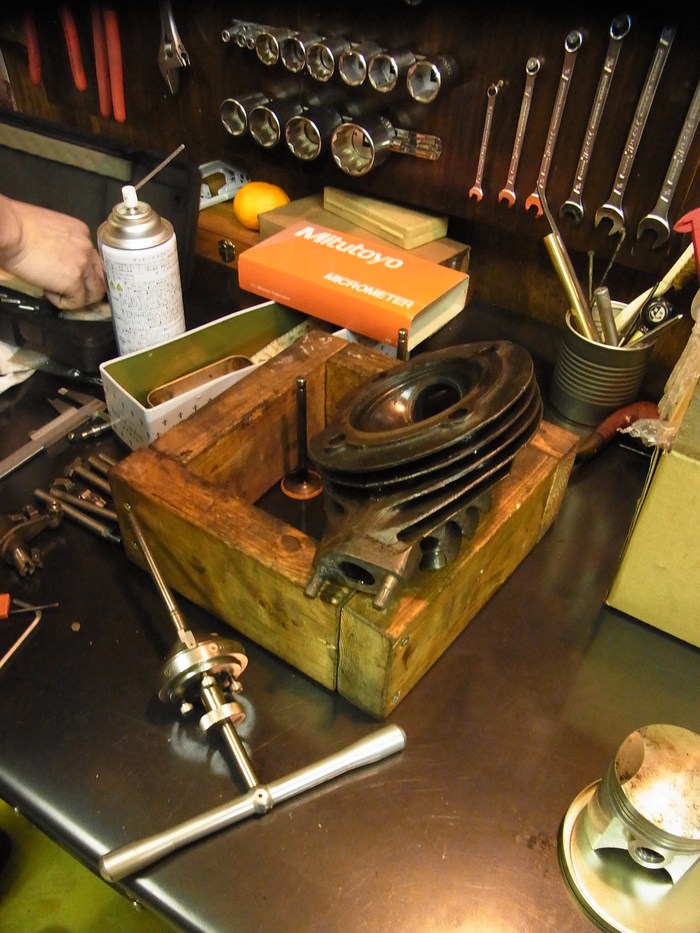

1939ベロセットMOV


5年前にトリニティーでやったベロセット。E本氏がなんやかんやと手直し中。

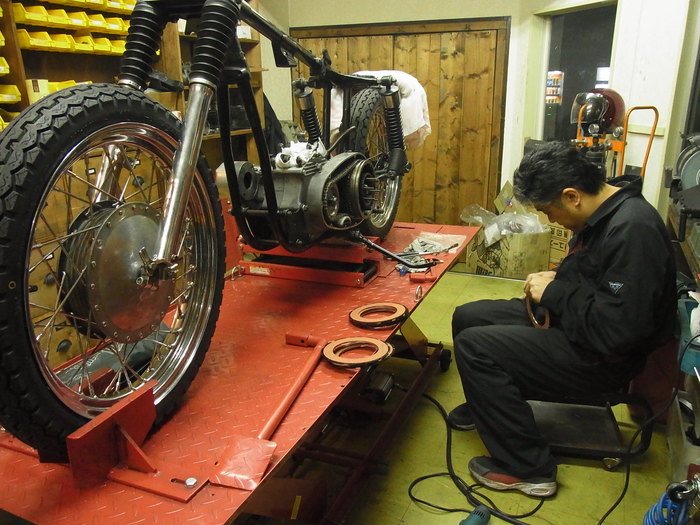

1965XLCH900


アイアンスポーツのF井さんはプライマリー周りの作業。

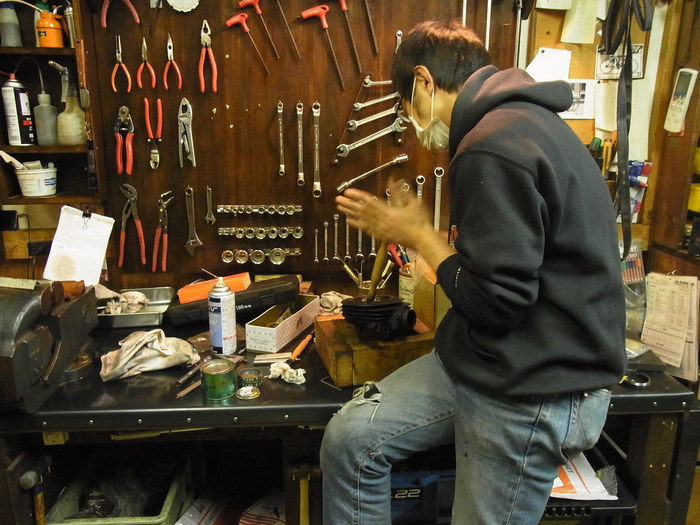

1962 NORTON 650SS


遂にあの男もやる気になったのか!?
なんやかんやパーツ発注をしています。
