2014年 01月 25日

1977XLCR ケイヒンキャブレーター


今日はXLCRのキャブのお話。

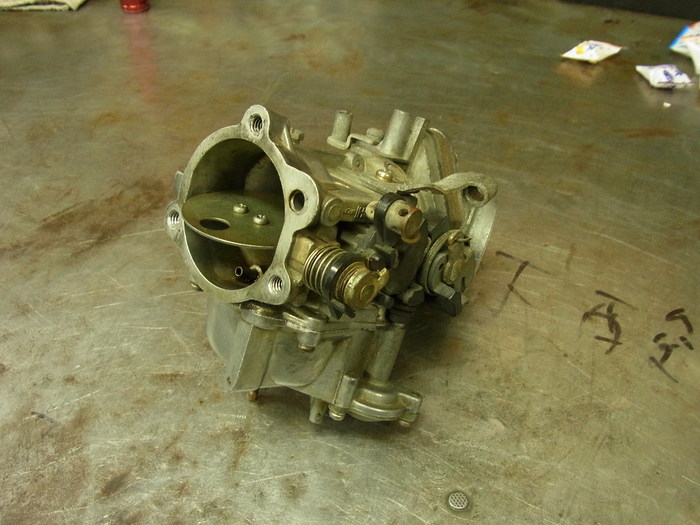

もともと付いていたウエバー製ツースロートは却下。中古ケイヒンバタフライをオーバーホルして使います。

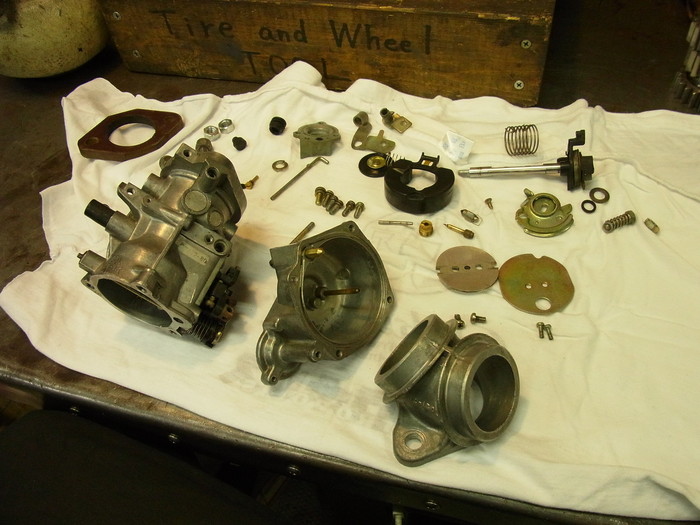

分解し徹底洗浄。

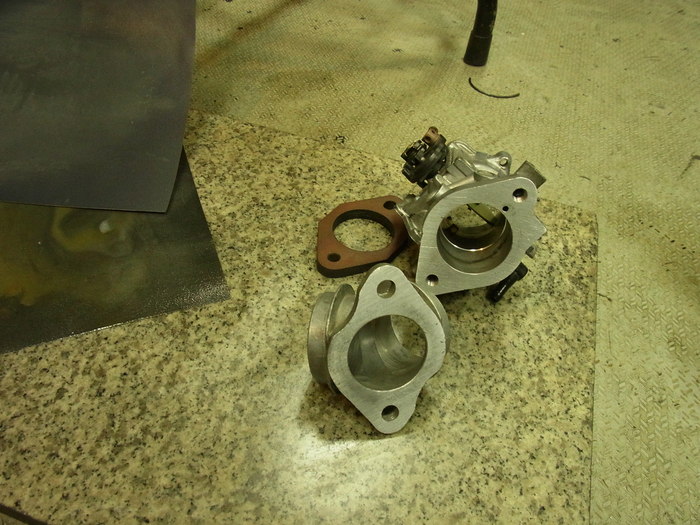

マニホールド当り面、面研。
ここの面がでていないと2次エアの原因になります。インシュレーターもやっておくと良いです。


JETはとりあえずメイン165。パイロット0.65を入れてみます。

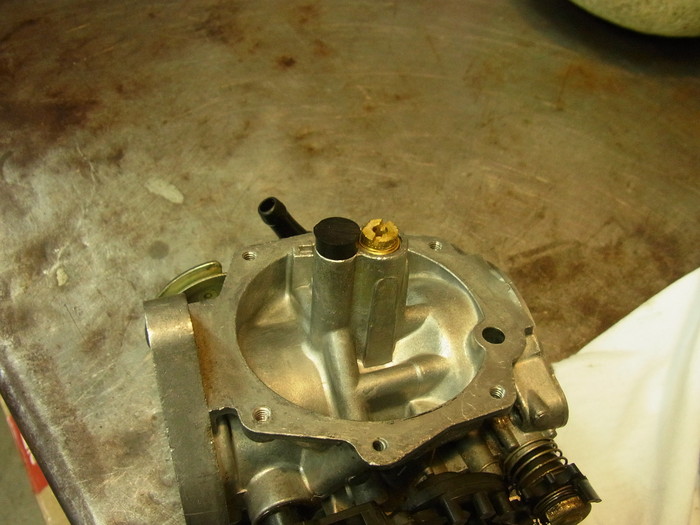

パイロットジェットのゴムプラグを入れるのを忘れずに。

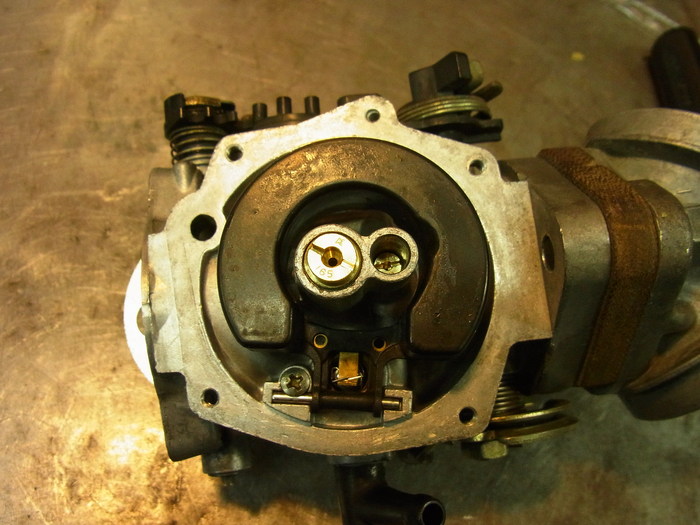

フロートレベルを合わせます。
14mm~16mm程度。


中速域バイパスポートのメクラ蓋にロックタイトを塗ります。
ここから2次エアを吸う場合があるのです。

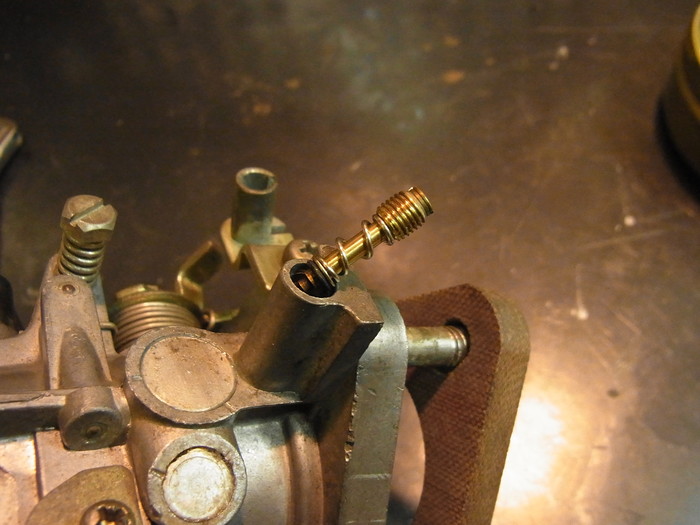

ロースピードミクスチャースクリューにOリングをつけえます。これも2次エア防止。

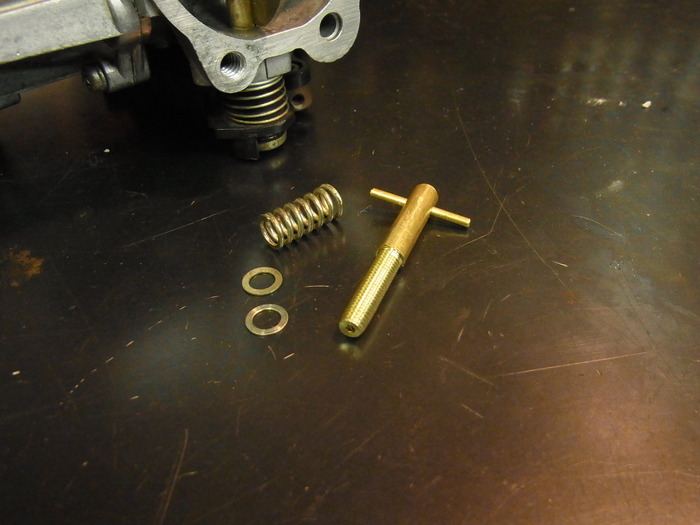

スロットルストップスクリューはアジャストしやすいものを製作。

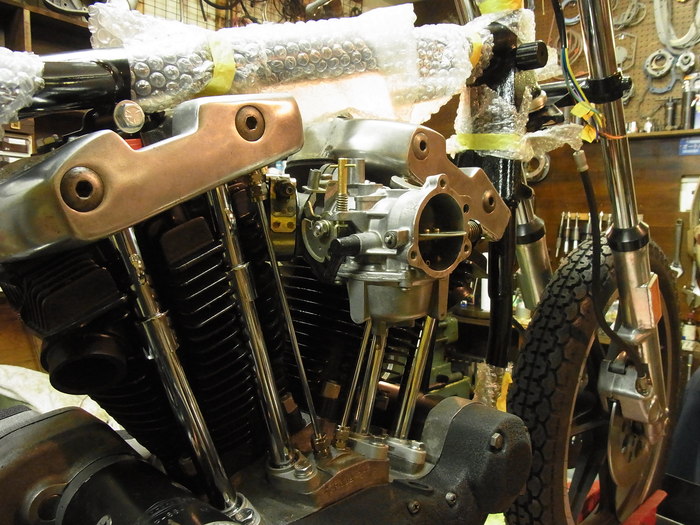

という訳でキャブレーター取り付け完了。
