1965XLCH900 オイルポンプ

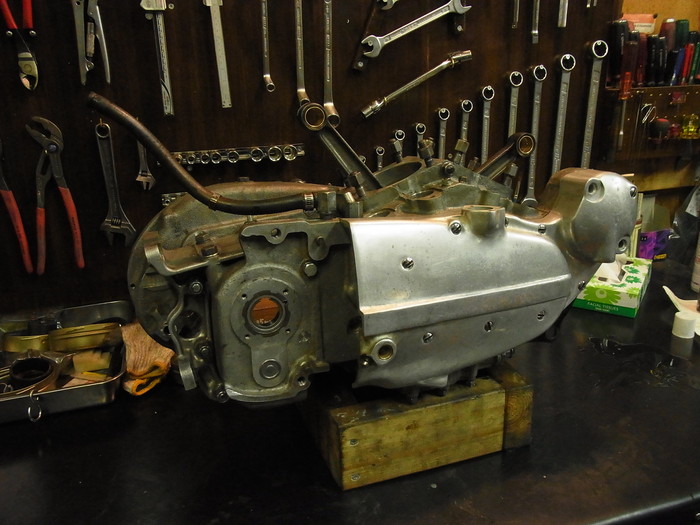

今日はF井さんのアイアンスポーツ、オイルポンプのお話。

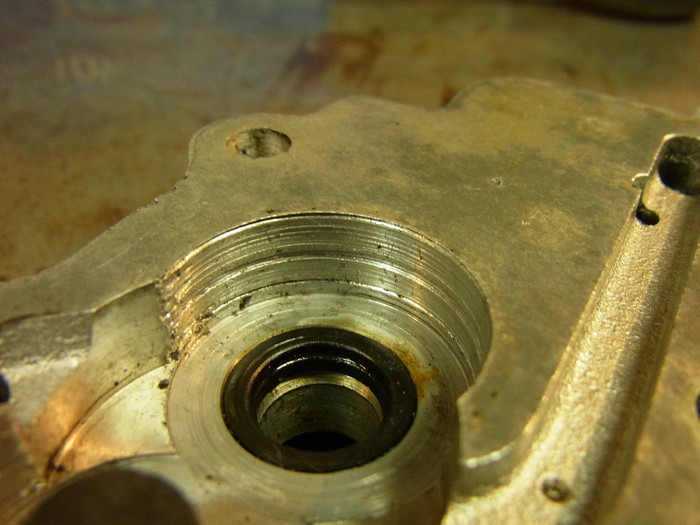

オイルポンプボディー・リターン側の内壁がザクザクで使い物になりません。
これだけ傷があると油圧が逃げてしまいます。


という訳で、ボディー交換。純正のNOSものを手に入れました。


新しく手に入れたオイルポンプボディー(写真右)は70年代の車両にも使えるもの。
ボディーの外側にオイルホースフィッティングがつけられるようになっています。
60年代の車両に使う場合、イモネジで塞いでおきます。


ダウエルピンを付け直し、


ギアの厚みをチェック。
ギア側面の高さが、ボディー面より少々高くなければなりません。
オイルポンプボディーよりギア側面が高さが下回っていると、これまた油圧が逃げてしまします。
コイツは0.05mm程度ギアが高いので問題なし。

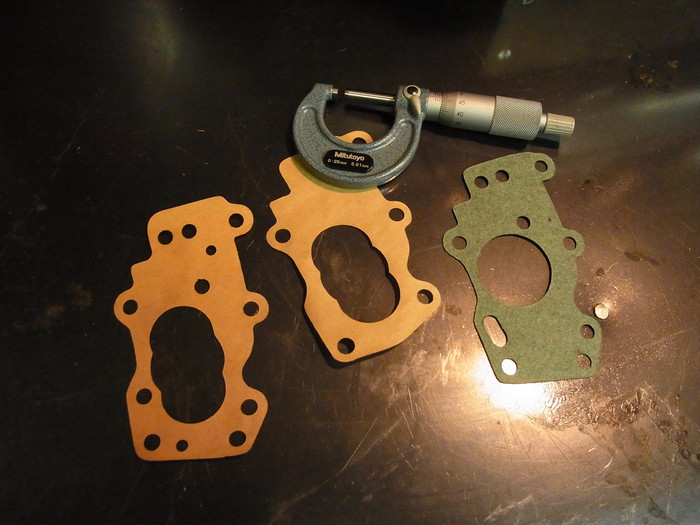

オイルポンプガスケットの厚みは0.15mm
組み付けると、ギアとボディーのクリアランスは0.1mm程度という事になります。

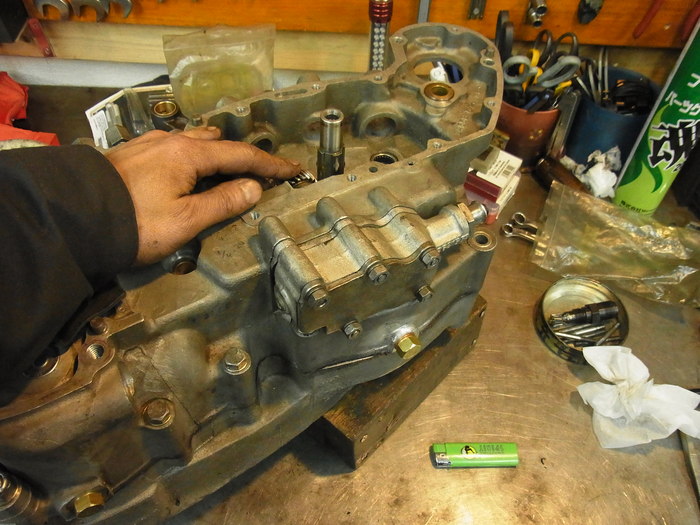

オイルポンプスタッドナットを均等締めし手組みつけ。
このときオイルポンプシャフトギアを手で回しながら、回りっぷりをチェックしながら締め付けます。
締め付けトルクは10N.m程度。


最終確認、カムカバーをつけ、オイルを入れ、クランキングしオイルがちゃんと流れているかチェック。
しかしながら、ヘッドに行くオイルラインからはドバドバとオイルは出るが、ビッグエンドからオイルは出てこない・・・?
カムカバーを開けよくチェックしてみると・・・・!こんな事あるの!?
続きはまた次回。
