2014年 01月 14日

1965XLCH900 クランクケース組みつけ

問題が多かったF井さんのアイアンスポーツも遂にクランクケースを段階に。

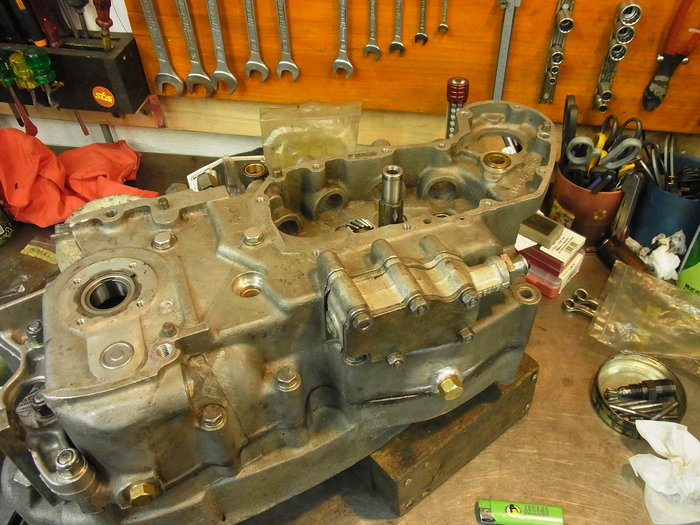

スプロケットシャフトベアリングを圧入しケースを閉じ、クランクケースボルトを締め付けていきます。
・・・・あれ、ヌルリとこの感じは・・・ケース側ねじ山がナメました。
仮組み時は問題なかったのですが。まぁ気を取り直してヘリサート加工です。

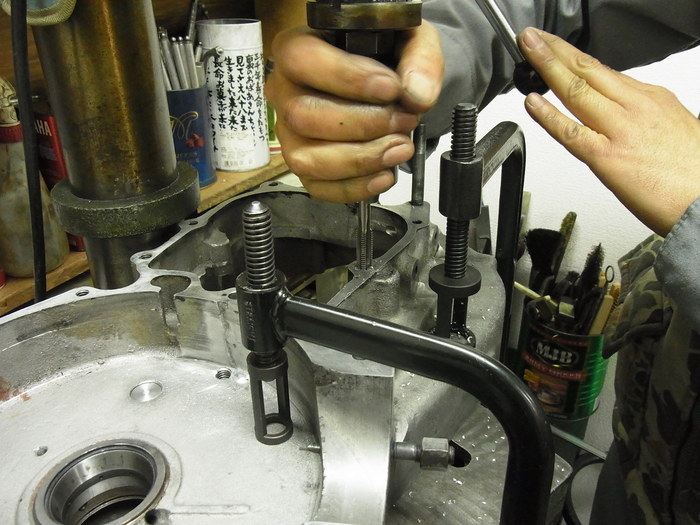

ケースをボール盤にセットアップし、5/16”-18ヘリサートタップの下穴8.4mmのドリルで下穴を開けます。
ポイントは穴の中心を出すこと、垂直を出すこと、残っているネジ山を取りきることです。
下穴を開けたら同じセットアップのまま、ヘリサートタップをたてます。

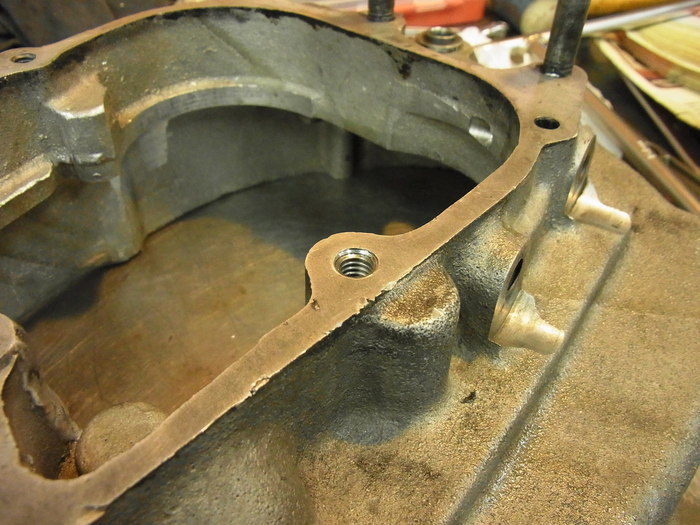

コイルを入れ無事、ヘリサート加工完了。


という訳で、クランクケース組み付け、次回はカム周りです。

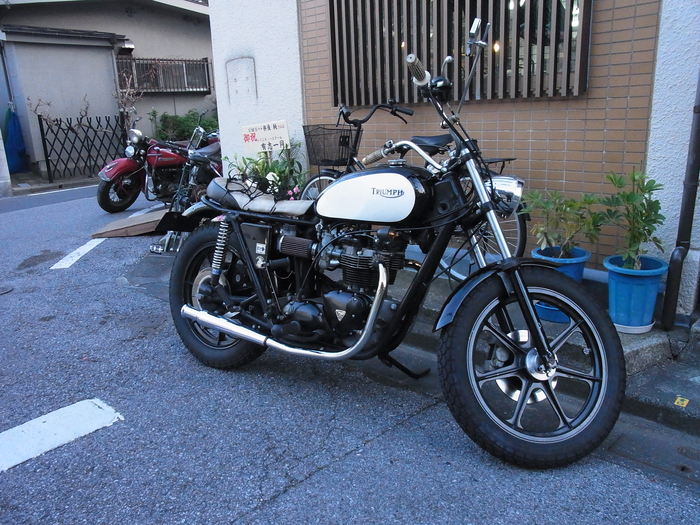

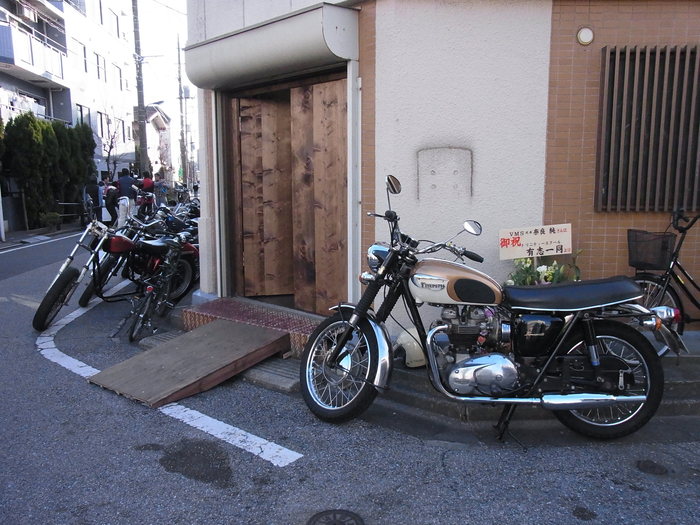

今日も沢山の人が陣中見舞い、激励しに来てくれました。
皆様、有難う御座います。



I藤さんのあの車両も降臨。
