1965XLCH900 スターターラチェット

F井さんのアイアンスポーツ。

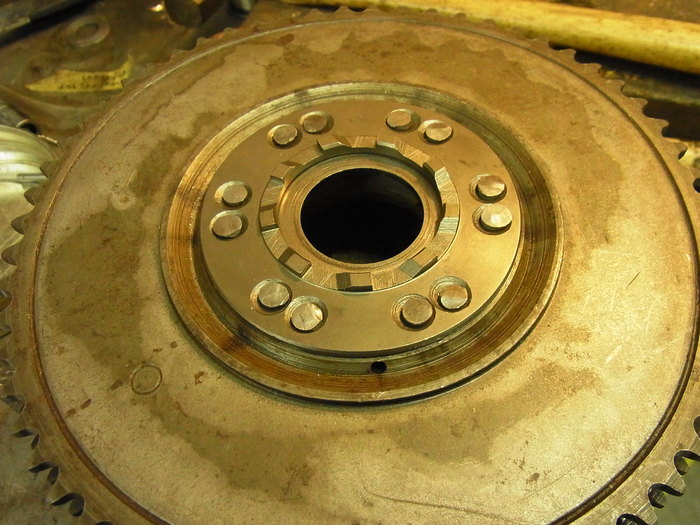

クラッチシェルの裏側についているスターターラチェットはリベット止めされているのですが、そのリベットがガタガタでリベット交換します。

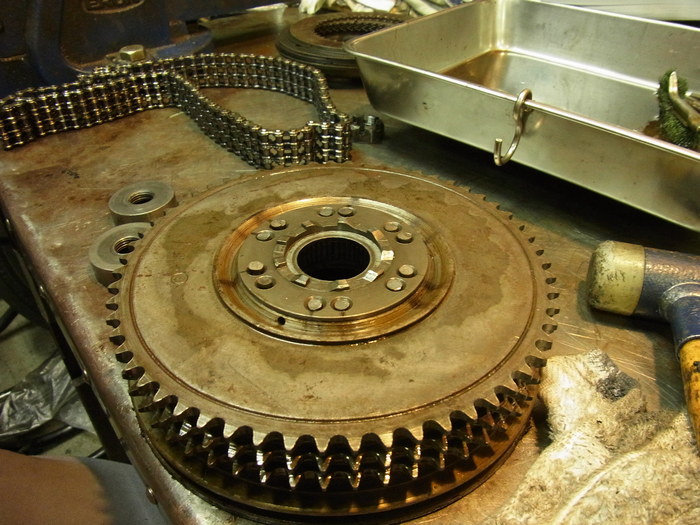

リベットをもみスターターラチェットを取るとお目見えする、スプロケットハブワッシャーとスプロケットベアリングワッシャー。(分解時に割れてしまったスターターラチェットは交換決定)


図30のスプロケットベアリングワッシャーは4種類の厚みがあり、厚みを変えることでクラッチシェルのスラスト量を調整します。


スプロケットベアリングワッシャーはクラッチスプロケットスペーサー、クラッチハブスペーサー、クラッチハブと連動して動くので、ラチェットギアがついた状態でスプロケットベアリングワッシャーは自由に動き、ガタ(スラスト)が少ない状態にしなければなりません。
というものの、このワッシャーの厚み調整する為には、リベットを抜き、スターターラチェットをとらなければならないので、非常にメンドクサイです。


リベットを2人ががりでカシメ完成。
このリベットはステム径5/32”と細く真っ直ぐカシメるのが大変です。

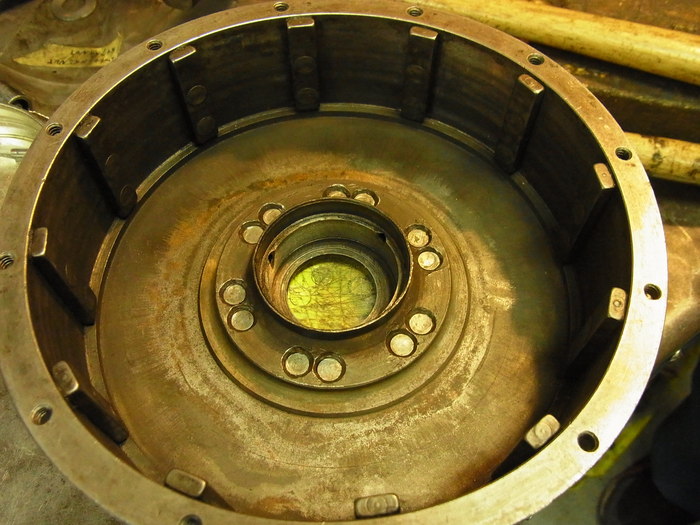

仮組みしクラッチシェルの回りっぷりとスラストをチェック。
