2013年 12月 24日

1965XLCH900 キックブッシュ

今日はF井さんのアイアンスポーツ・キックブッシュ。


V-TWIN製のSTDサイズでは嵌め代が小さく使い物になりません。

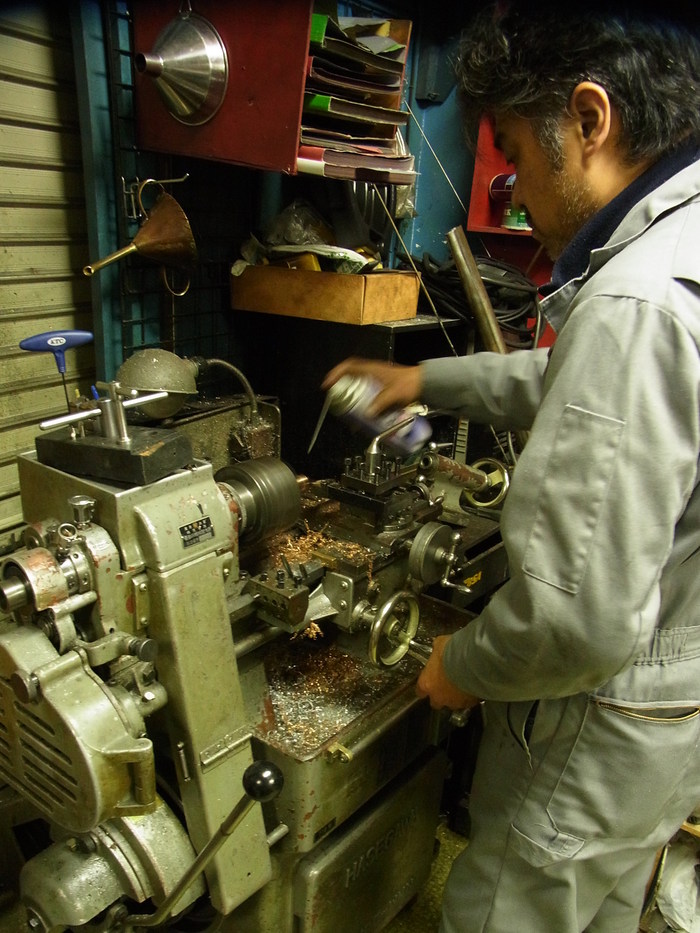

リン青銅で新たにブッシュ製作。

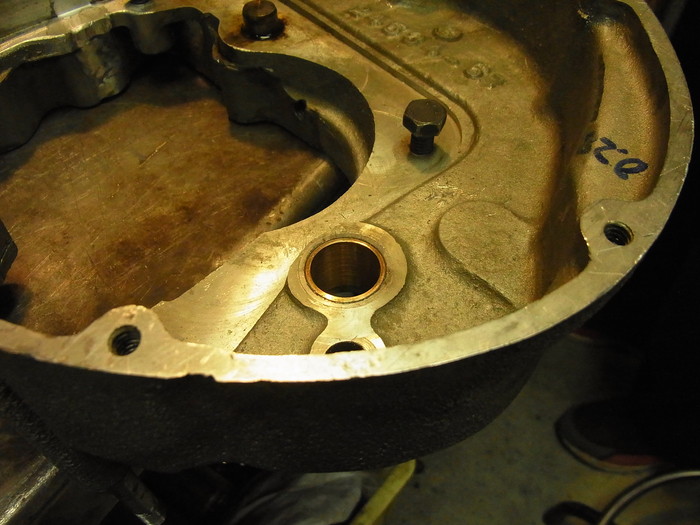

ケースとの嵌め代は0.04~0.05mm程度で製作し圧入。
ケース・キックカバーのブッシュホールの楕円度は0.01mm~0.02mm程度でこのぐらいは無視して問題ないでしょう。
キックカバー側はグリスニップルがついているので、ブッシュに穴を開けておきます。

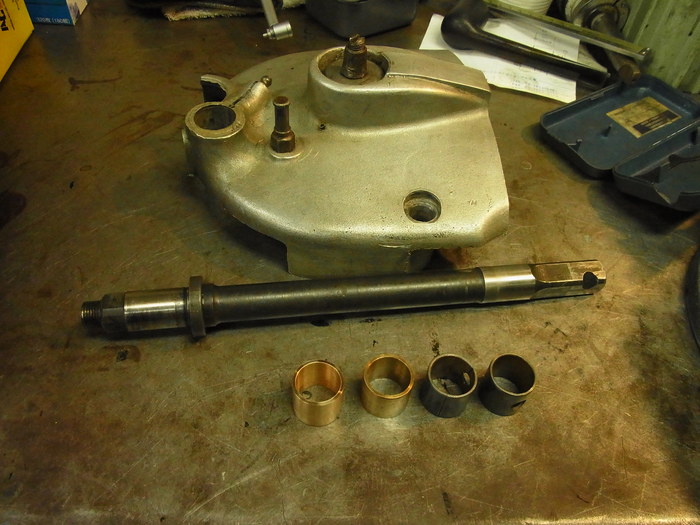

スプロケットカバーを付け、中古キックシャフトを使い擦り合わせ。
アイアンスポーツは車体右側にドライブスプロケットが付く為、キッククランクギアはプライマリー側クラッチハウジングを回しクランキングします。
その為、キックシャフトは車体左プライマリー側から車体右スプロケットカバーへ伸び長く、左右キックブッシュの芯を出すのが至難の業。現物合わせで擦り合わせするしかありません。
