2013年 12月 18日

1965XLCH900 ローリングシャシー

今日はF井さんのアイアンスポーツ、車体周りのお話。
F井さんの車両も年内にここまで来ました。


まずはネックベアリング。
問題の多いアイアンですがフレームのヘッドチューブ・ベアリングカップホールも楕円無く無事。
ヘッドチューブの距離(ロアーカップからアッパーカップ)が短い為、ここが楕円になってしまっている場合があります。こちらをどーぞ。

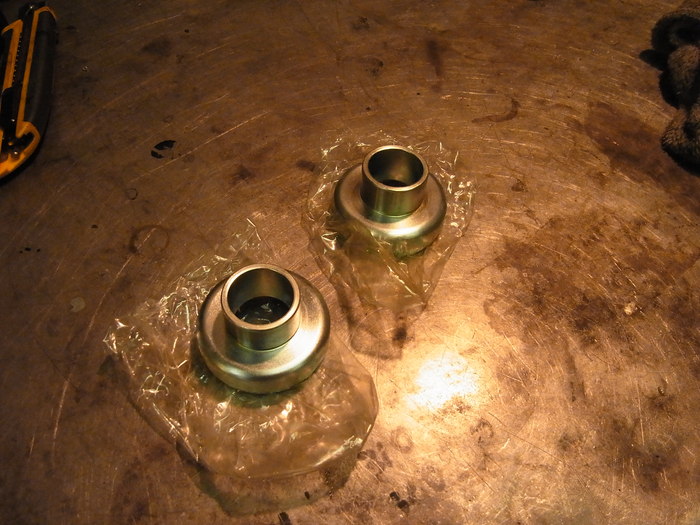

専用工具で上下ネックカップを圧入。

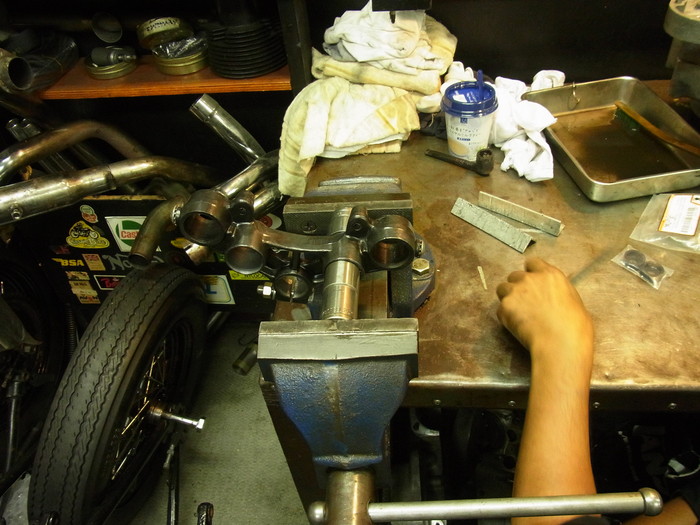

三又部。60年代のアイアンはアッパーブラケットが鉄製です。
ハンドルバー・ラバーマウントを交換。

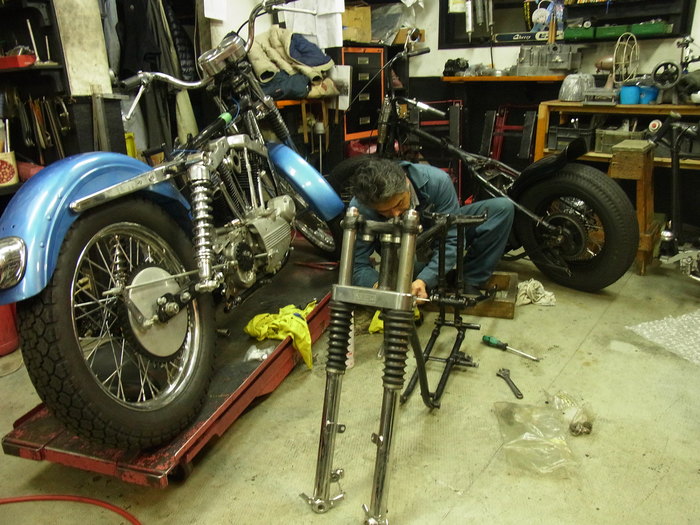

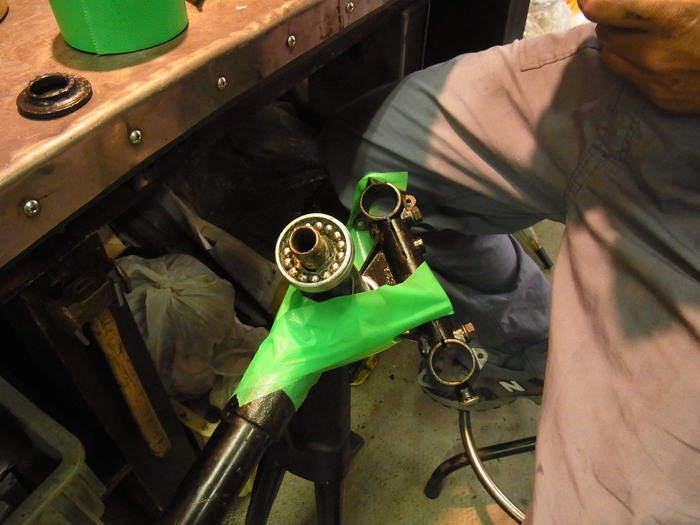

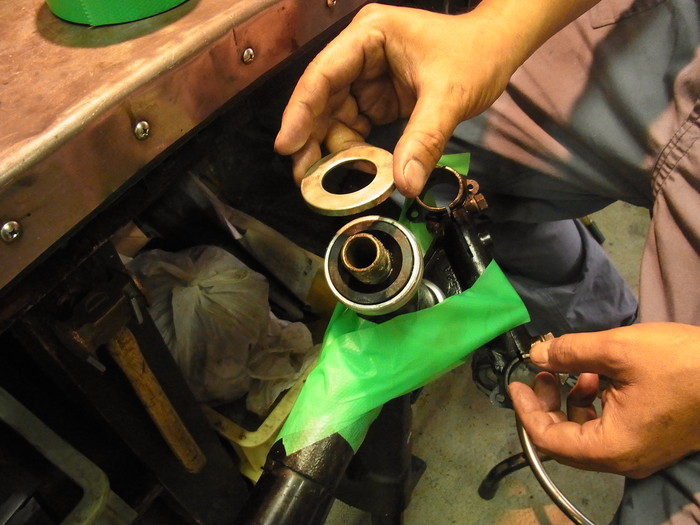

5/16”ボールベアリング(上下15個づつ)を入れフロントフォークを取り付け。

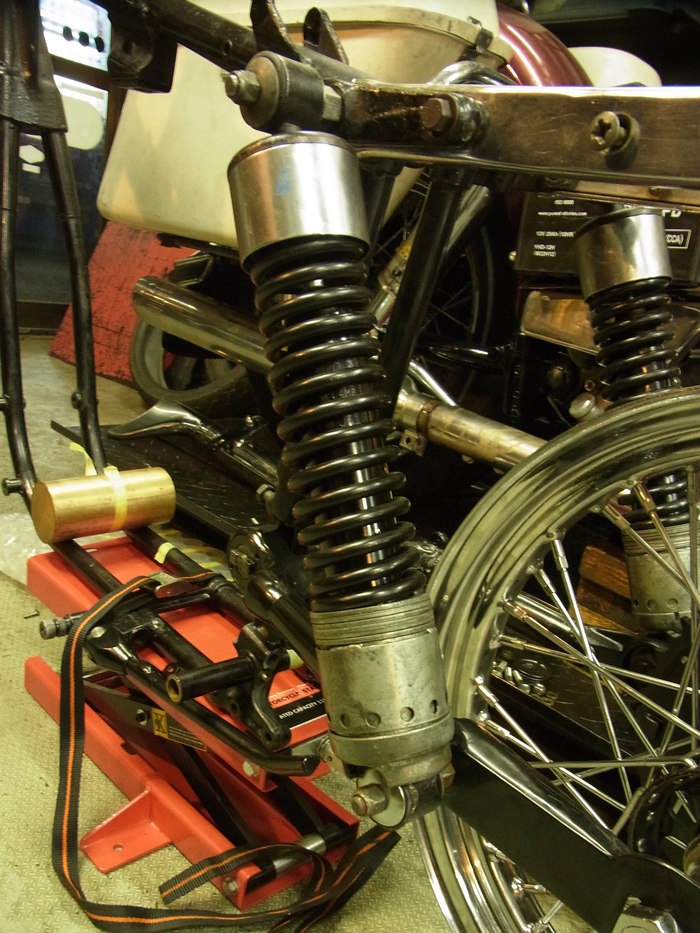

リアショックは66年以前の純正。


分解して油圧ダンパーをチェック。
チェックというものの、油圧の利きっぷりを手で動かし確認しただけですが・・・。
まぁ油圧は抜けていないようなので大丈夫でしょう。

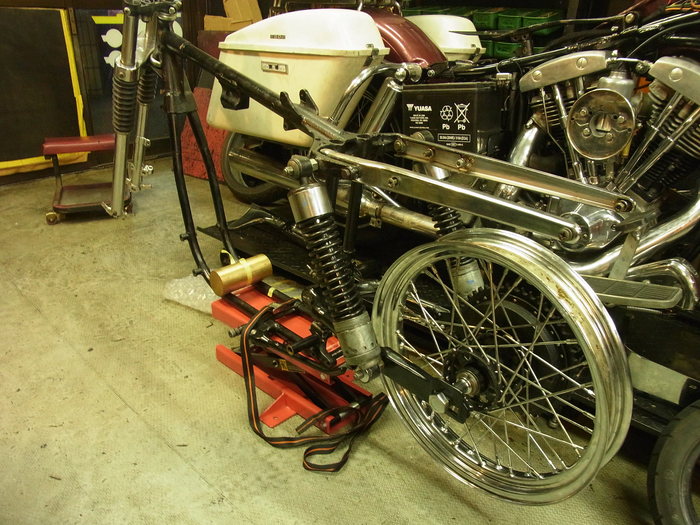

リム組み、振れどりが終わったホイールは、タイヤを付ける前に前後とも車体に取り付け、センターを確認。

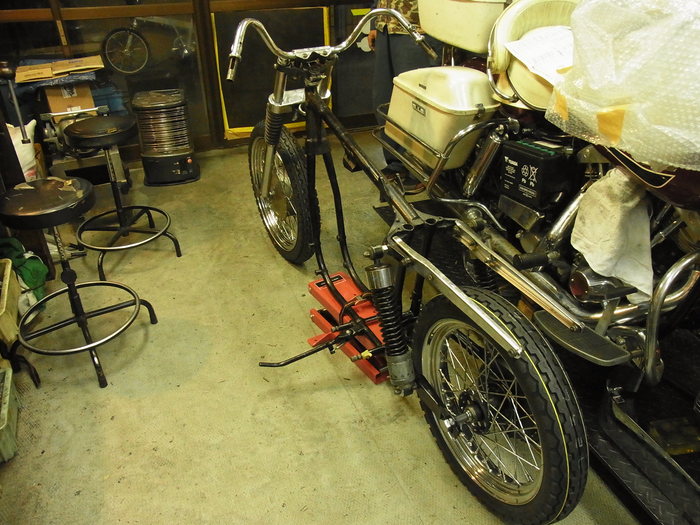

ホイールにタイヤをつけ、ローリングシャシーになりました。

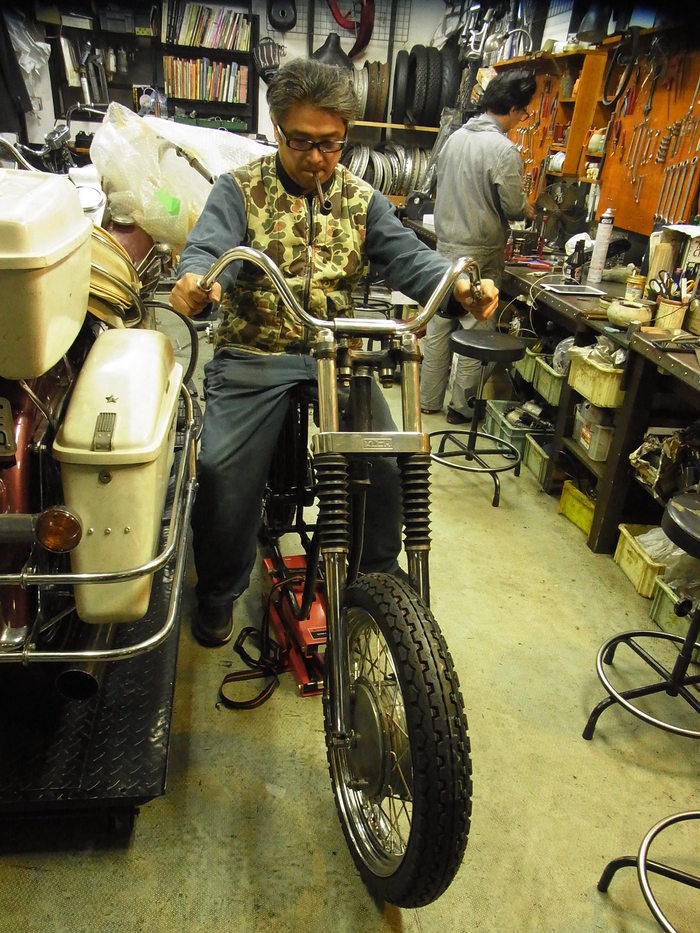

フルドレスFLHの横に並び、やけに華奢に見えるアイアンでありました。
