1939EL1000 クランクシャフトベアリング

今日はW辺さんのナックルヘッド、クランク軸受けベリングのお話。

1939EL1000 クランクシャフトベアリング_a0248662_1192369.jpg
1939EL1000 クランクシャフトベアリング_a0248662_1193641.jpg

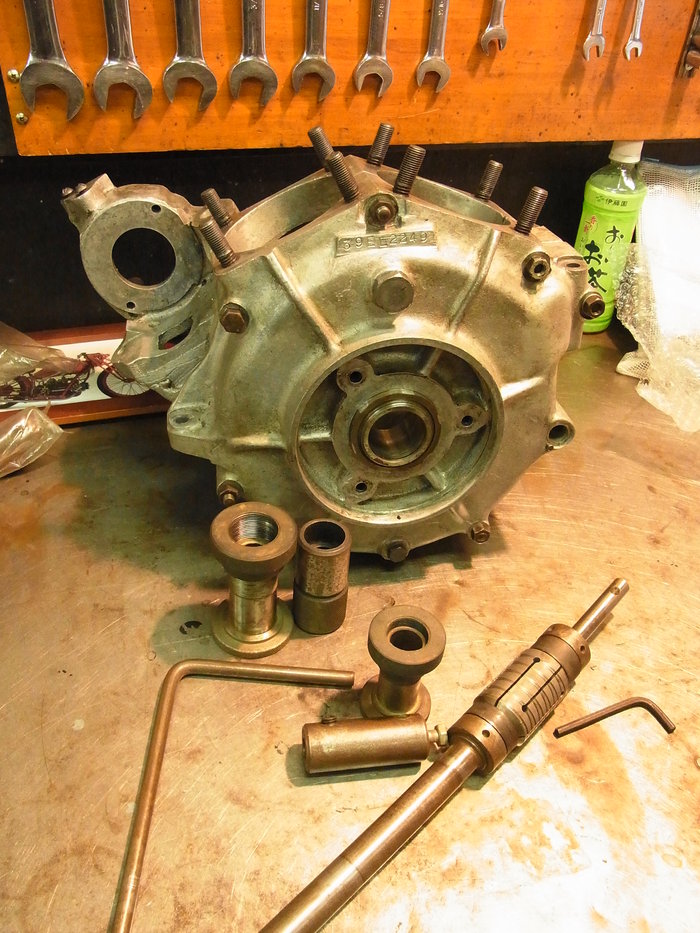

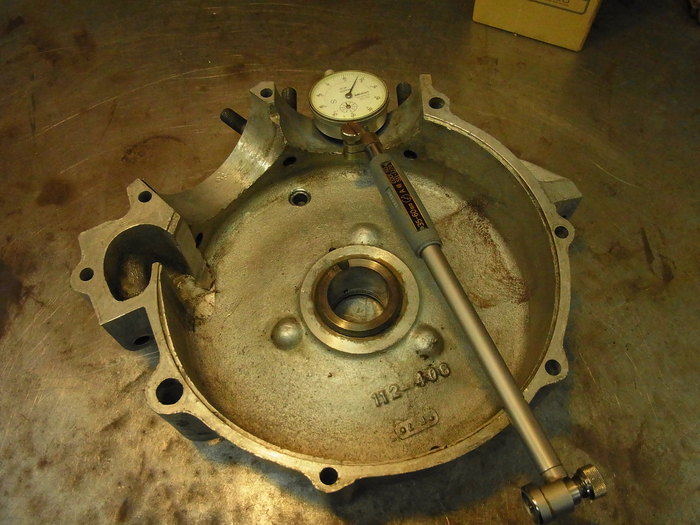

少々虫食いがあった、クランクのベアリングレース

1939EL1000 クランクシャフトベアリング_a0248662_1194624.jpg
1939EL1000 クランクシャフトベアリング_a0248662_1195321.jpg

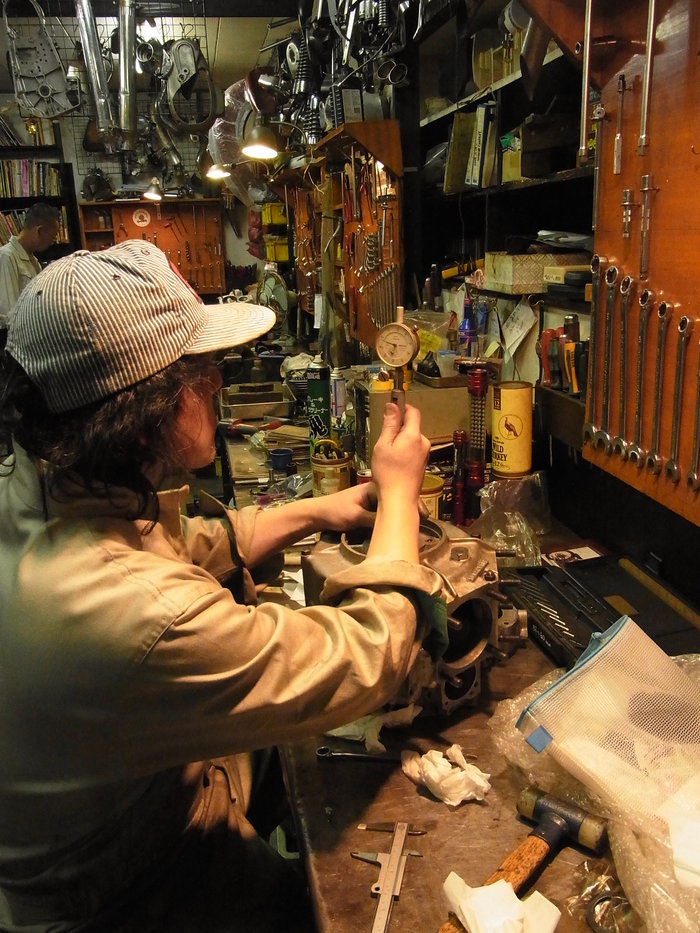

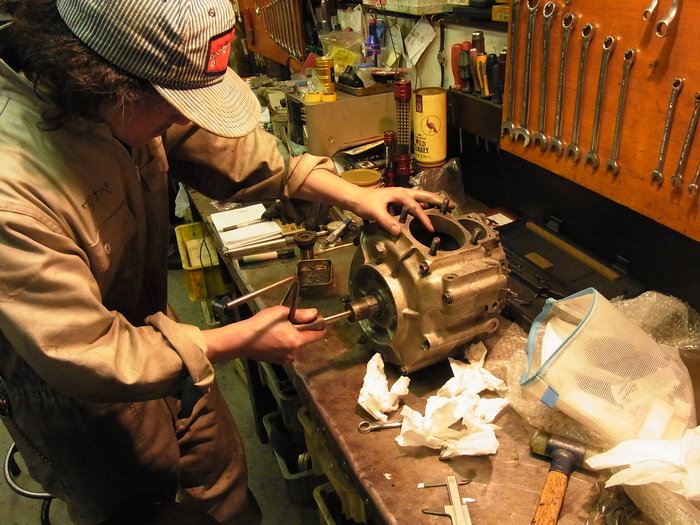

クランクケースを合わせ左右のベアリングレースの芯が出ている状態で、専用ラッパーでラッピング。
ピニオンシャフトベアリングレース、スプロケトシャフトベアリング共に楕円無く内径38.140mmに。

1939EL1000 クランクシャフトベアリング_a0248662_1202634.jpg
1939EL1000 クランクシャフトベアリング_a0248662_1203514.jpg

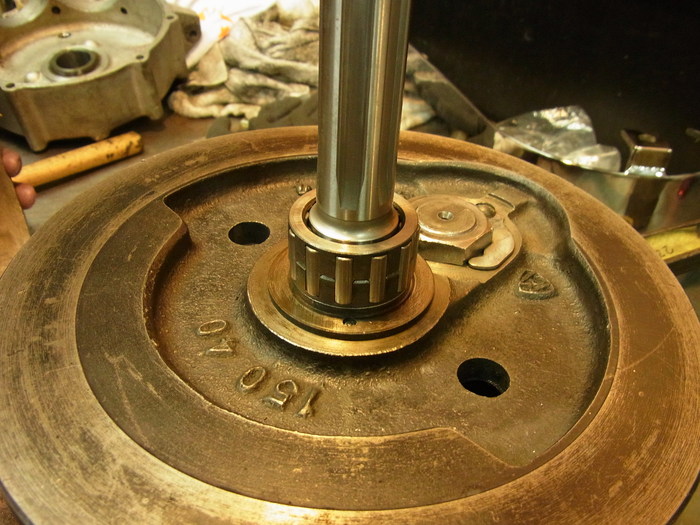

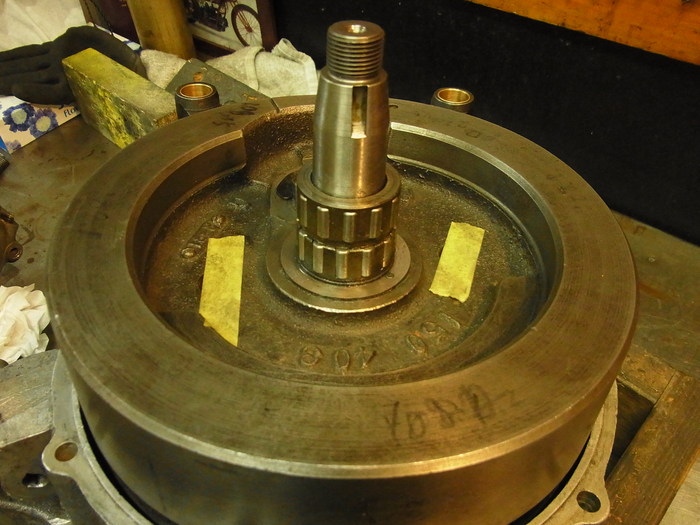

スプロケトシャフト、ピニオンシャフト共にJIMS製の新品シャフトに交換。
シャフトのベアリング軸受け部外径は共に25.41mm。

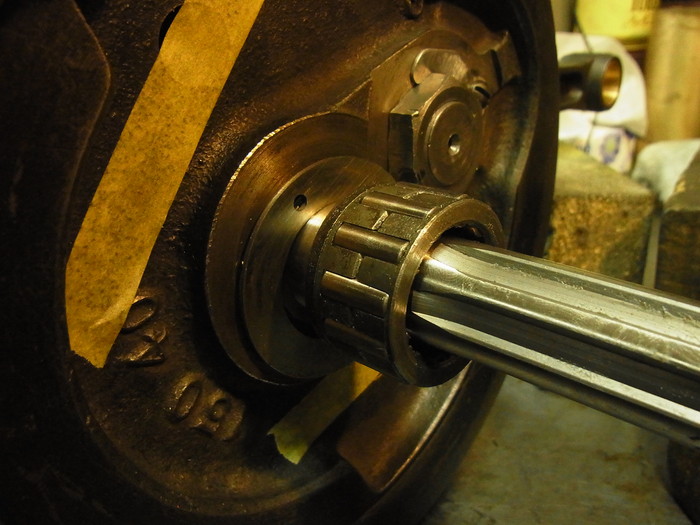

ローラーサイズ0.250”(6.35mm)を使いピニオンシャフト、スプロケットシャフト共にクリアランス0.03mmとなります。

1939EL1000 クランクシャフトベアリング_a0248662_121328.jpg
1939EL1000 クランクシャフトベアリング_a0248662_1211343.jpg

続いてはクランクのスラスト調整。
図9、25のフライホイールスラストワッシャーの厚みを変え調整します。


1939EL1000 クランクシャフトベアリング_a0248662_1212827.jpg

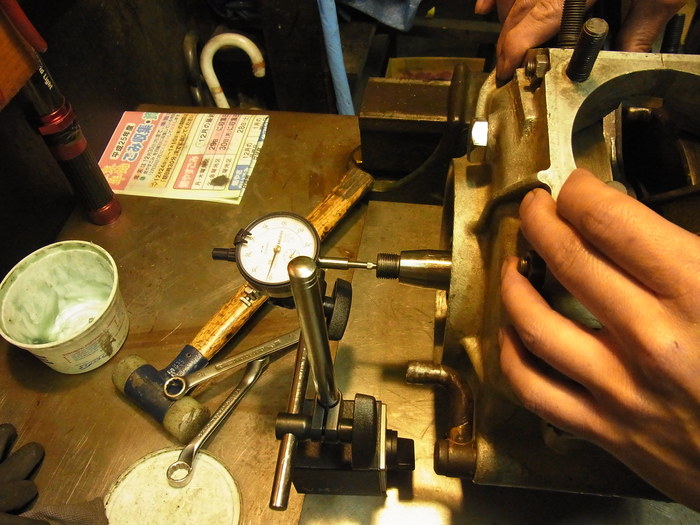

スラスト量は0.15mm程度に。

1939EL1000 クランクシャフトベアリング_a0248662_1213688.jpg

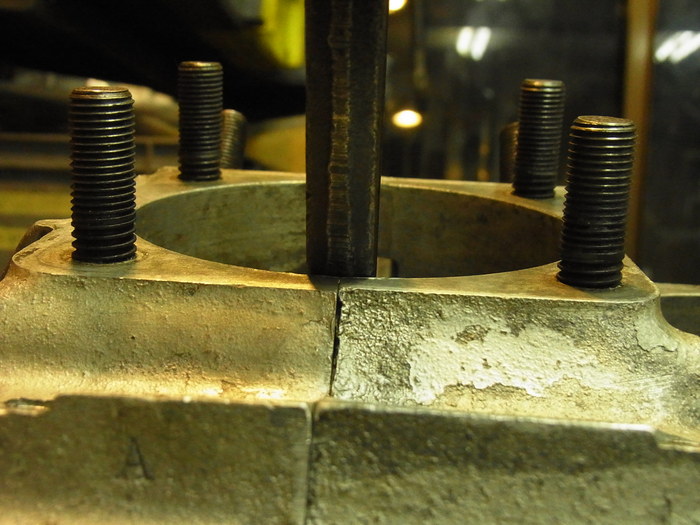

コンロッドの中心が、クランクケースの中心に来るように、左右のスラストワッシャーの厚みを調整します。

1939EL1000 クランクシャフトベアリング_a0248662_122035.jpg

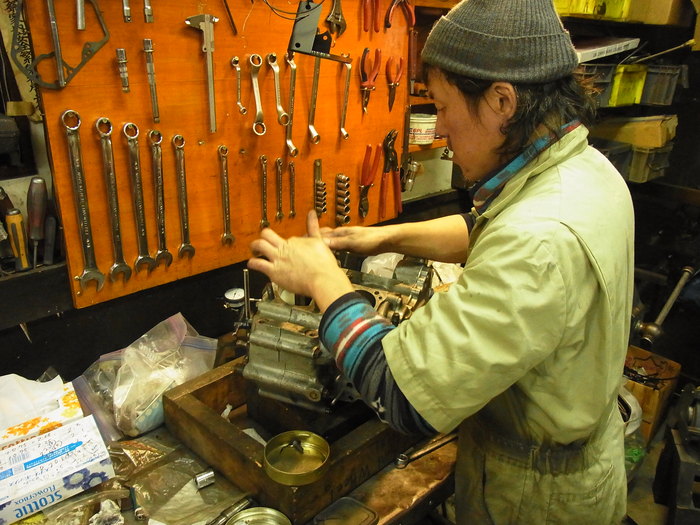

クランクケース、タイミングギアボックスを仮組みし、クランクの回りっぷりをチェック。
変な抵抗、引っ掛かり無く良い感じです。
