1977XLCR ジェネレーター2

お化粧直しが終わったアイアンスポーツXLCRのダイナモ
今日は組み付けです。

1977XLCR ジェネレーター2_a0248662_4442232.jpg
1977XLCR ジェネレーター2_a0248662_4445466.jpg

1977XLCR ジェネレーター2_a0248662_445653.jpg

エンドプレート、エンドカバーのベアリング交換し、シールを付け、アーマチュアコイルを圧入。

1977XLCR ジェネレーター2_a0248662_4465482.jpg
1977XLCR ジェネレーター2_a0248662_4493235.jpg

パリッと剥げてしまっていたフィールドコイルのテーピングは、電気が見える男I本氏に補修してもらいニスで固めました。

1977XLCR ジェネレーター2_a0248662_4504763.jpg

1977XLCR ジェネレーター2_a0248662_4511782.jpg

フィールドコイル、電磁石(ポールシュー)をボディーに付けます。
分解時に壊したポールシューボルトは、抜きやすい社外のアレンボルトに。

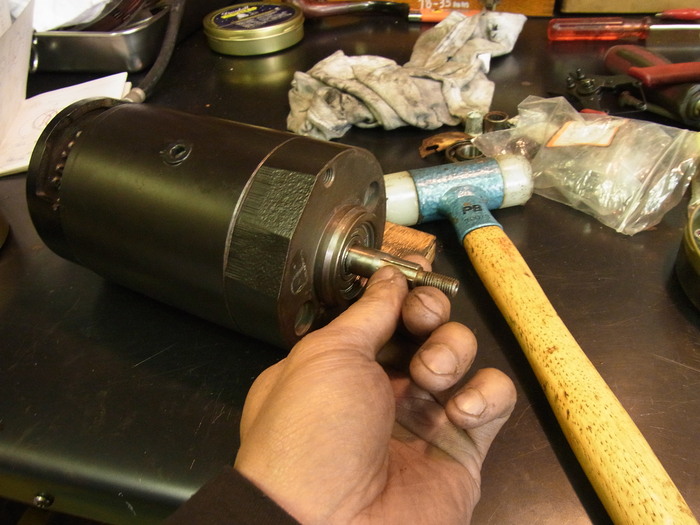

1977XLCR ジェネレーター2_a0248662_4495933.jpg

しかしながらここで問題が・・・。
補修したことでフィールドコイルの厚みが増し、ボディー内の電磁石の位置が内側に寄り、アーマチュアコイルのコア部分が干渉してしまいました。
ニスで固まったテーピング部分を少々削り解消。

1977XLCR ジェネレーター2_a0248662_452364.jpg
1977XLCR ジェネレーター2_a0248662_4532594.jpg

切れてしまっていた絶縁紙を製作し、端子を付け、ドライブギアを圧入し完成。

1977XLCR ジェネレーター2_a0248662_4535286.jpg


ジェネレーターボディーにバッテリープラス、F端子にバッテリーマイナスを付けフィールドコイルに12Vを流しモータリングチェック。
無事回転しダイナモ完成です。
