1939EL1000 タイミングギア周り 2

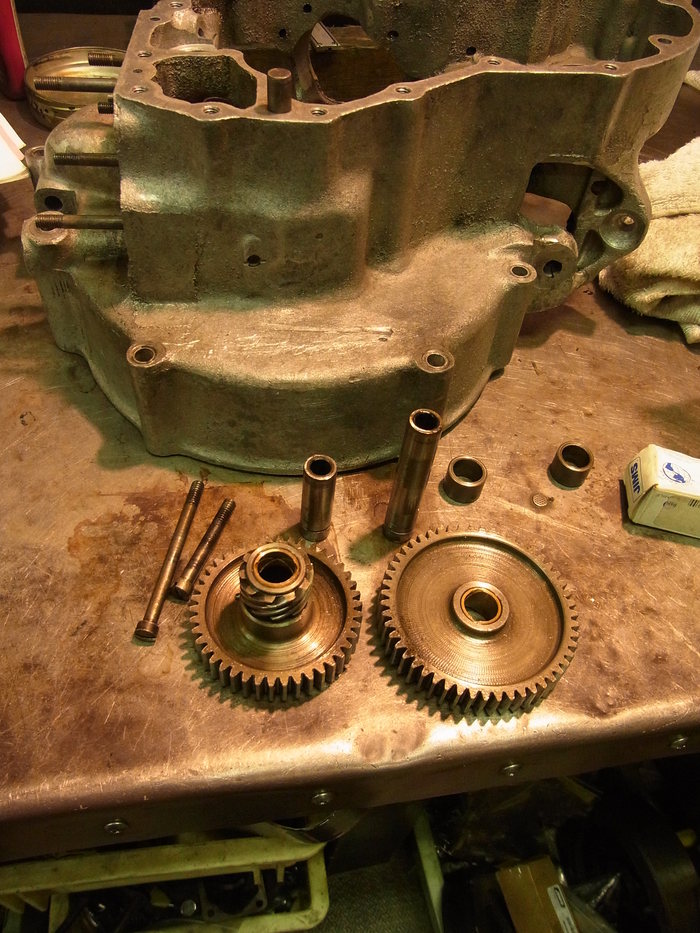

今日はW辺さんのナックルヘッド、サーキットブレーカーギア、アイドラーギアのお話。
ガタが多かったので、ブッシュ交換です。

1939EL1000 タイミングギア周り 2_a0248662_111233.jpg
1939EL1000 タイミングギア周り 2_a0248662_1111446.jpg

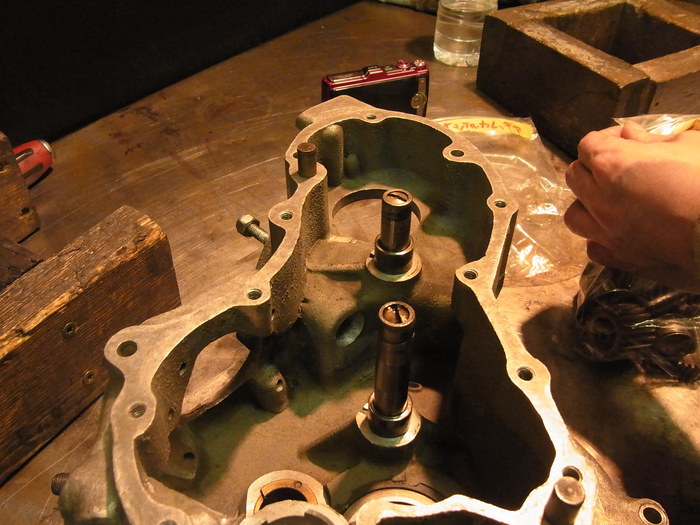

アイドラーギアシャフト、サーキットブレーカーシャフトも段付きに磨耗しているので交換します。

1939EL1000 タイミングギア周り 2_a0248662_1113954.jpg
1939EL1000 タイミングギア周り 2_a0248662_111494.jpg

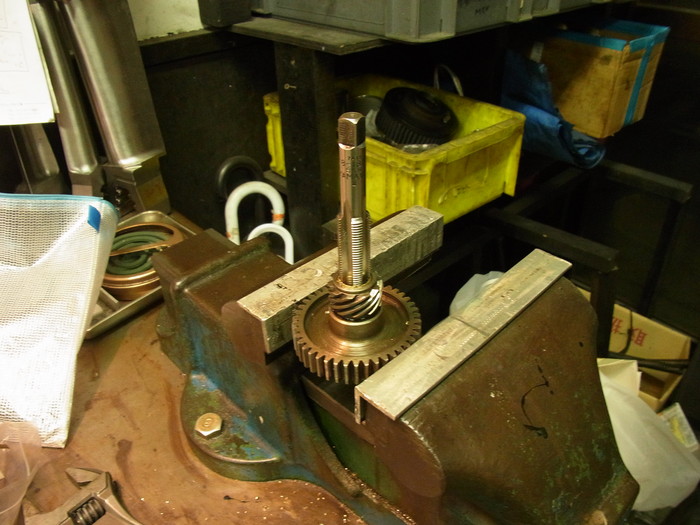

タップを使いブッシュを抜き、新たなブッシュを圧入。

1939EL1000 タイミングギア周り 2_a0248662_112464.jpg

中古シャフトを使い、ラッピング。

1939EL1000 タイミングギア周り 2_a0248662_1123754.jpg

JIMS製の新品シャフトとガタ無く、スムーズに回るところにし・・・

1939EL1000 タイミングギア周り 2_a0248662_1124829.jpg

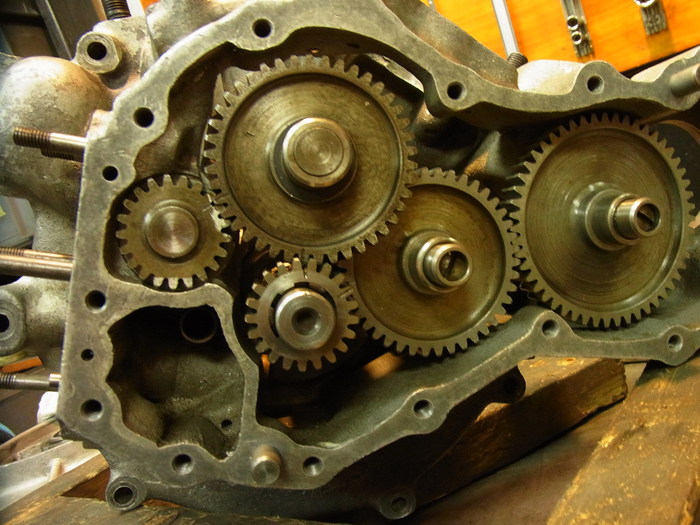

ピニオンローラー、シャフト、ピニオンギア、カムギア、サーキットブレーカーギア、アイドラーギアをタイミングマークを合わし仮組み。

1939EL1000 タイミングギア周り 2_a0248662_113745.jpg

カムカバー、ガスケットを付け、ピニオンシャフトを手で回し回りっぷりをチェック。
無事スルスルと回ります。
