2013年 12月 04日

1968XLCH900 シリンダー・シリンダーヘッド組み付け

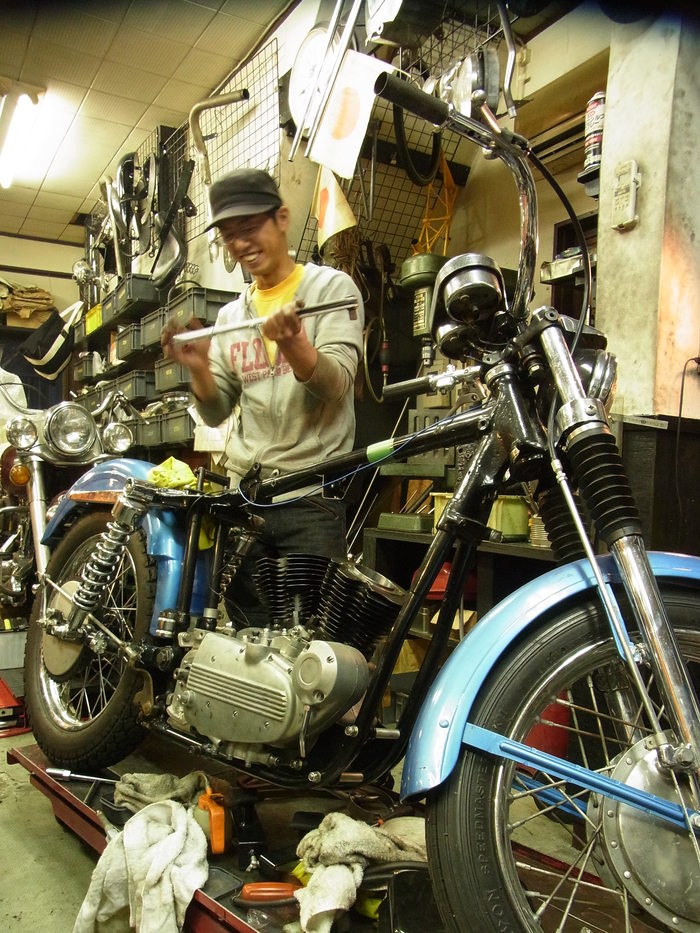

O仲君のアイアンスポーツ、どんどん組み上げていきます。

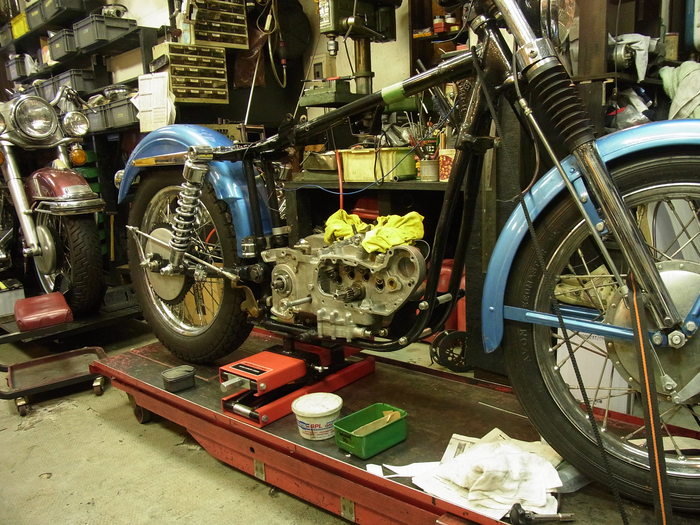

フレームにエンジン腰下を載せ、カムギアを組みます。



調整事を終わらせているカムギアはタイミングを合わせ組むだけ。

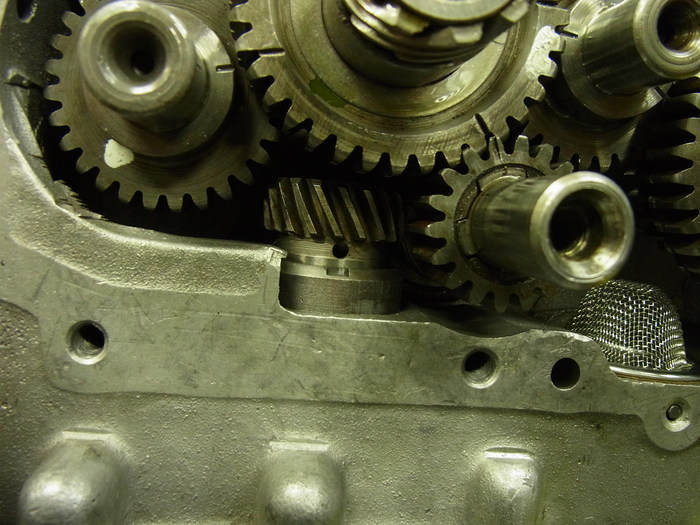

4つのカムギア、ピニオンギア、ブリーザーギアの位置を合わせます。

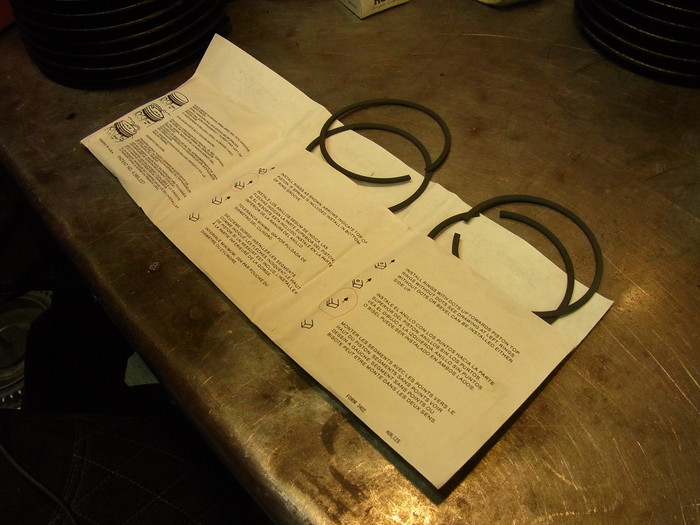

続いてはピストンリングのチェックをします。

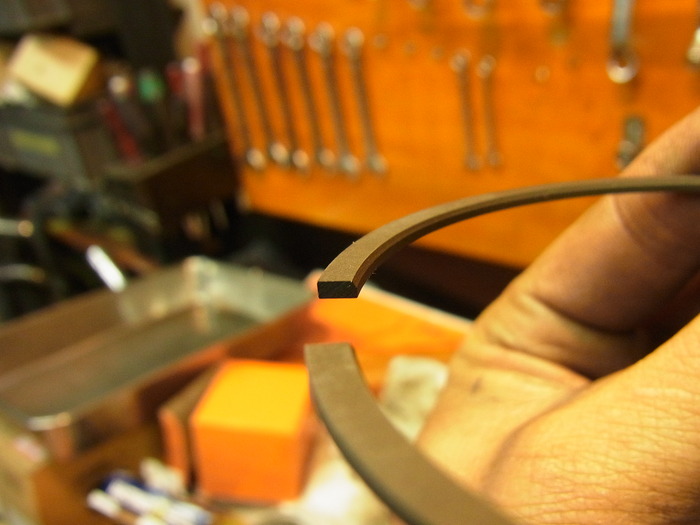

今回のリングはTOP,2ND共にテーパーフェイス型。
リングの上下を確認します。

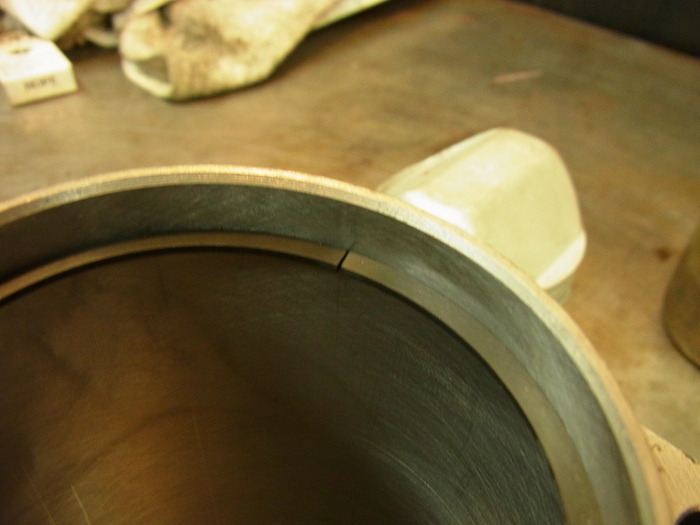

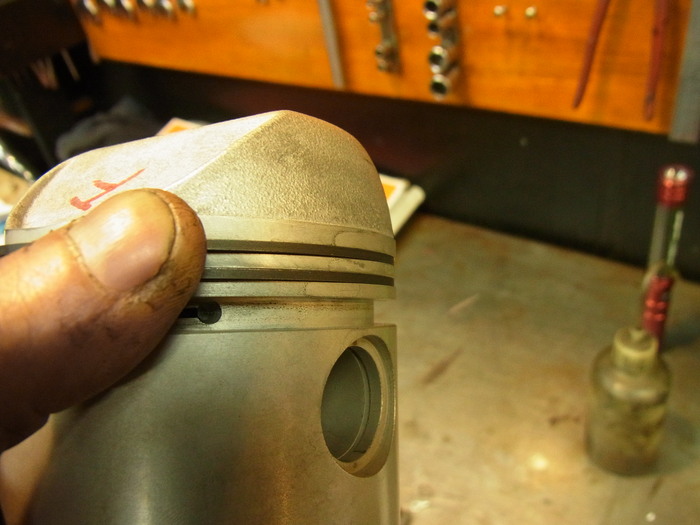

ピストンリングギャップ、リングクリアランスもチェック。


シリンダーを組み、ベースナットを均等締め、規定トルク40N.mで締め付けます。


コチラはシリンダーヘッド。

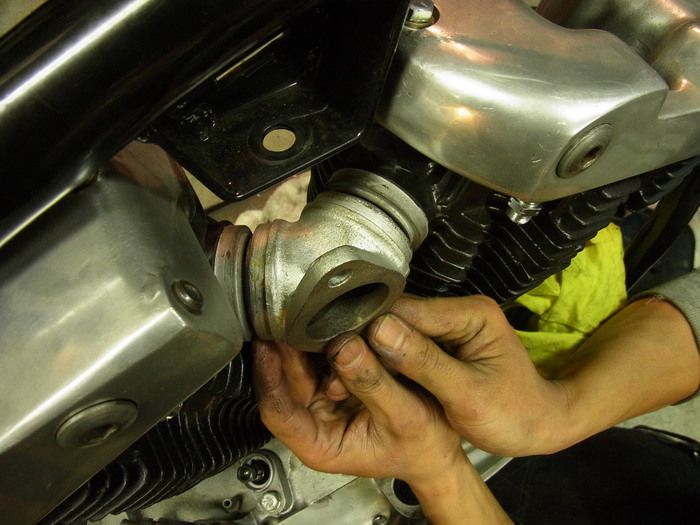

仮止めし、インテークマニホールドとヘッドの角度をチェック。
ここの角度が合っていないと、2次エアの原因になります。


シリンダーヘッドボルトも均等締めで88N.mで締め付け。

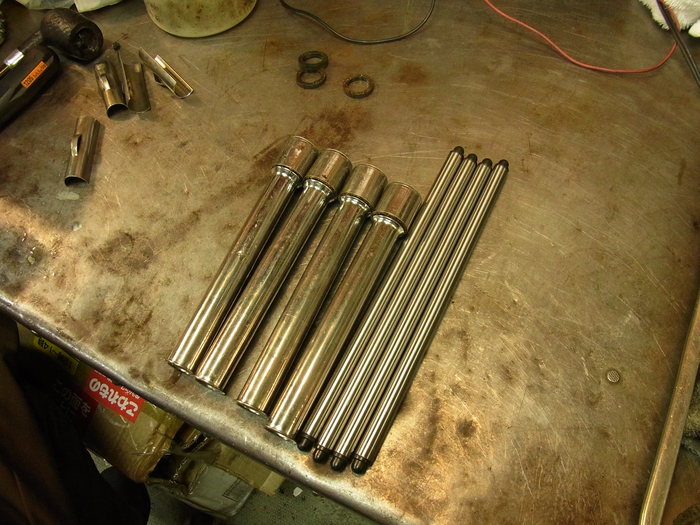

コチラはプッシュロッド。
純正ではアルミ製のプッシュロッドですが、うちではシリンダー、ヘッドと熱膨張率の近いクロモリプッシュロッドを使い、タペットクリアランスを詰めて組みます。


タペットクリアランス調整。
ピストンが圧縮上死点時(タペットが一番下がっているところ)で調整します。
タペットアジャスタースクリューのねじ山は32山なので、ネジ一周回すと0.8mm伸び縮みする事になります。
つまりクリアランス0地点から、1/4周戻せばクリアランス0.2mm、1/8周戻せばクリアランス0.1mmとなります。
