1965XLCH900 オイルポンプスタッド

F井さんのアイアンスポーツ、オイルポンプスタッドが折れてしまいました・・・・。
しかもこれ、スタッドを抜く時にケースを良く暖めた状態でもネジが回らず、スタッド側が負け折れてしまったもの。ネジがキツくきいていているうえ1/4”の細いボルト、エキストラクターなどでは刃が立たないでしょう。
これは苦労しそうです。

作戦としては、ケースのねじ山が残るぐらいのドリルでスタッドをもみ、ケース側に残ったスタッドボルトのねじ山部分をほじくり取るっていきます。


まずケー寸ねじ山が残るぐらいのドリルサイズ4.7mmでスリーブを作り、使うオイルポンプボディーに圧入。
ケース側にオイルポンプボディーに付け、ドリル冶具にします。
これにより穴位置と垂直がちゃんとでます。

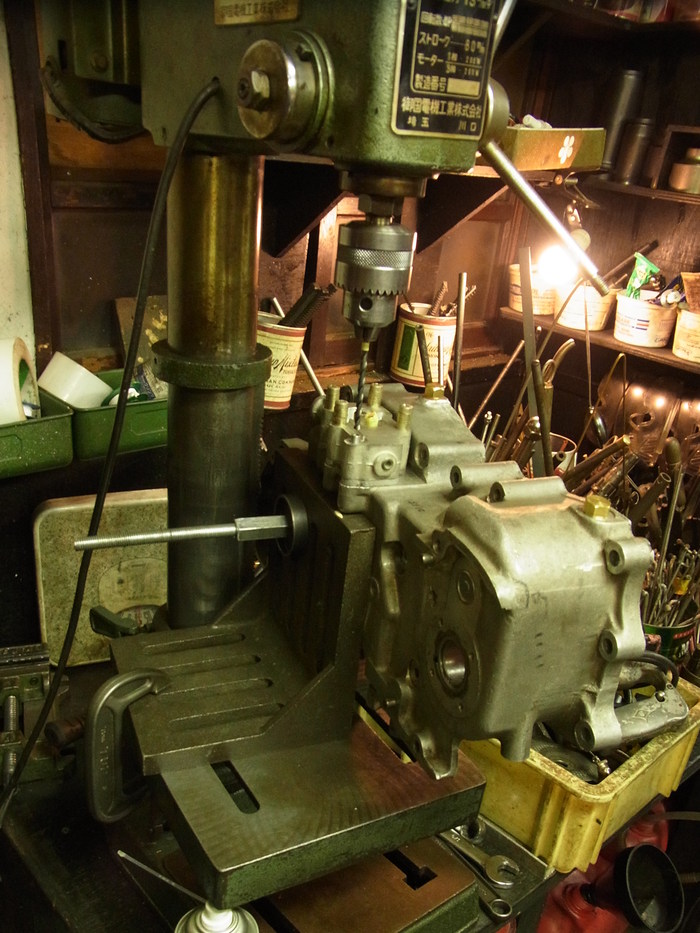

ボール盤にセットアップしドリルでもみます。


その後、ケース側に残ったスタッドボルトのねじ山部分をピックツール、タップを使い抜き取ります。
思っていたより残ったねじ山が硬く、この作業が大変でありました。


ともあれ、無事ねじ山復活。
書いてしまえばそれまで、しかしながら1日作業でした。
