1968XLCH900 オイルポンプ

今日はO仲君のアイアンスポーツ・オイルポンプ。
オイルポンプボディー、ギアに問題が無かったのでどんどん組んでいきます。

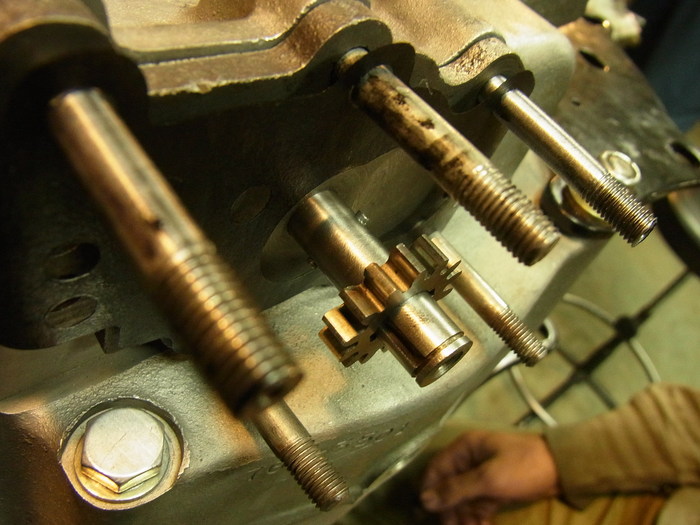

オイルポンプスタッド製作、スタッド雌ネジヘリサートなどはしましたが・・・。

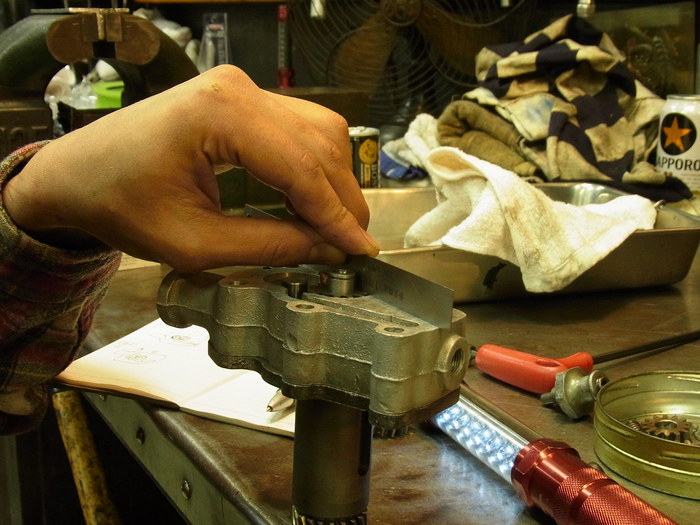

まずは、ギアとボディーのクリアランスチェック。
アイアンの場合はボディー面とギア側面は面一。
ギア側がボディー面より出ていると、ポンプの回りが渋くなり、ボディー面のほうが高いと油圧が弱くなります。
このオイルポンプも、フィード側、リターン側共に面一でありました。

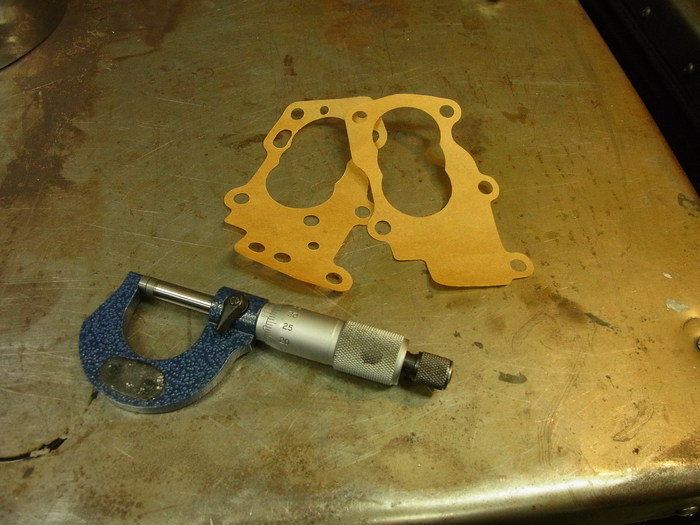

アイアンの薄いオイルポンプガスケットは厚み0.16mm。
つまり、この厚みがオイルポンプボディーとギアのクリアランスとなります。

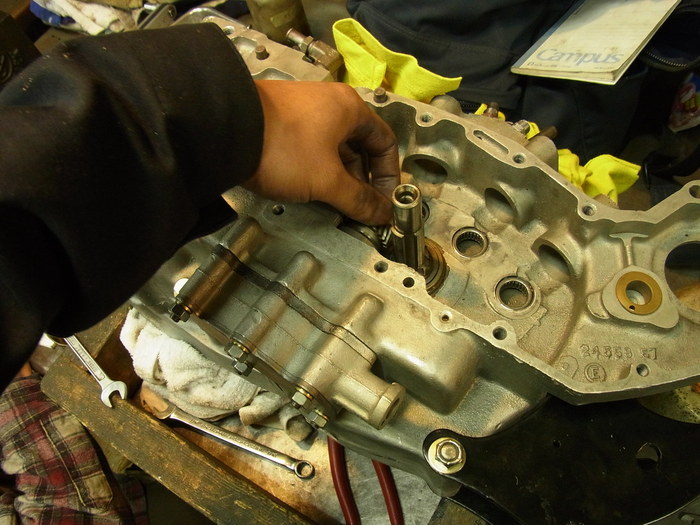

オイルポンプ取り付けナットを締め付けトルクで均等締めし、ブリーザーバルブギアを回し、回りっぷりをチェック。問題なかったので本組み。

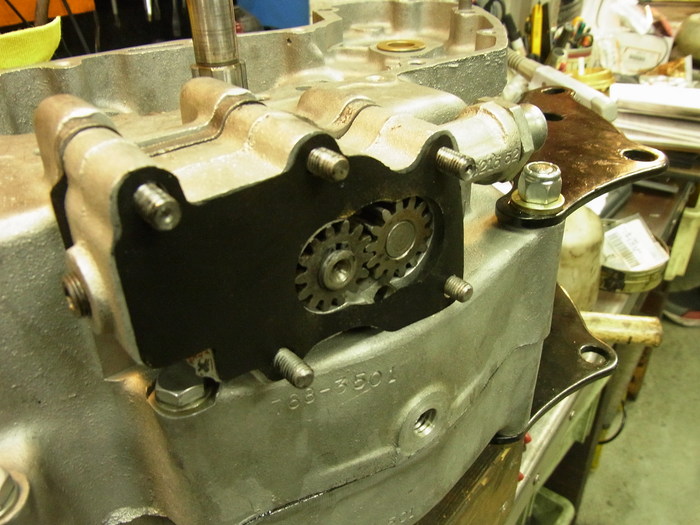

まずはフィードギアから。
ギアの回り止めロールピンをシャフトに圧入。



リターン側はキーを入れ、Cクリップを付けます。

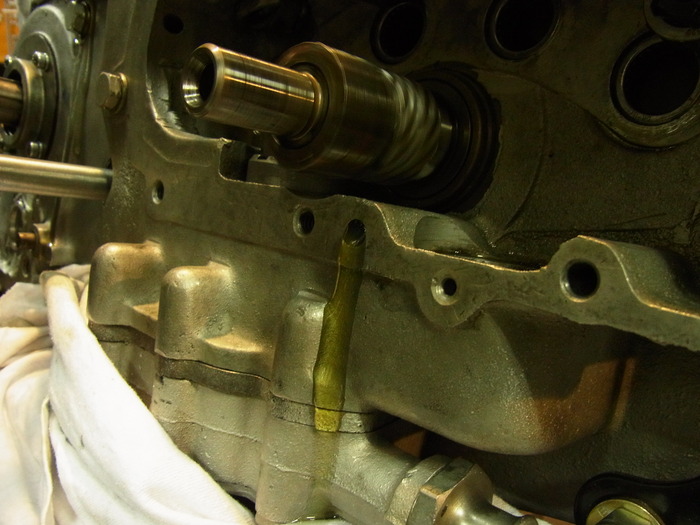

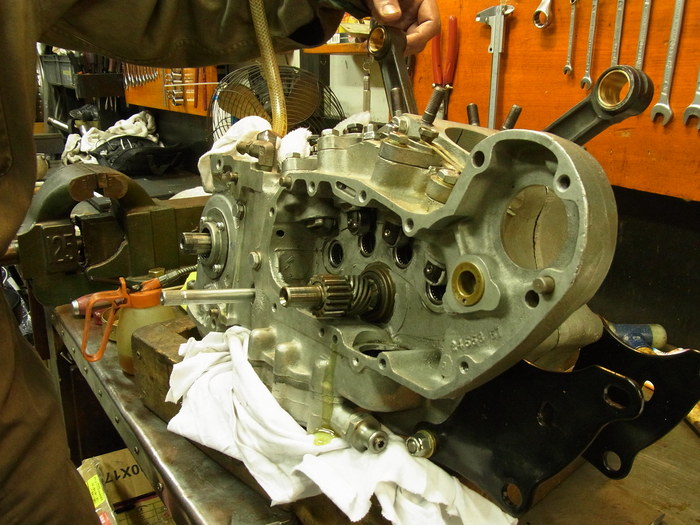

実際にオイルを入れ、クランキングし作動チェック。
元気よくオイルが出てきて、オイルポンプ完了です。
