2013年 11月 27日

1965XLCH900 T/Mカウンターシャフト1stブッシュ

今日はF井さんのアイアンスポーツ、1速ギアのブッシュ交換です。
実は今回2回目、前回はリーミング時に穴が完全に垂直に開かなかったらしく、ミッションを組みメインシャフト(ドライブ側)を回転させると一部分引っ掛かりを感じました。(ギア同士がせってしまう)
という訳でやり直し。

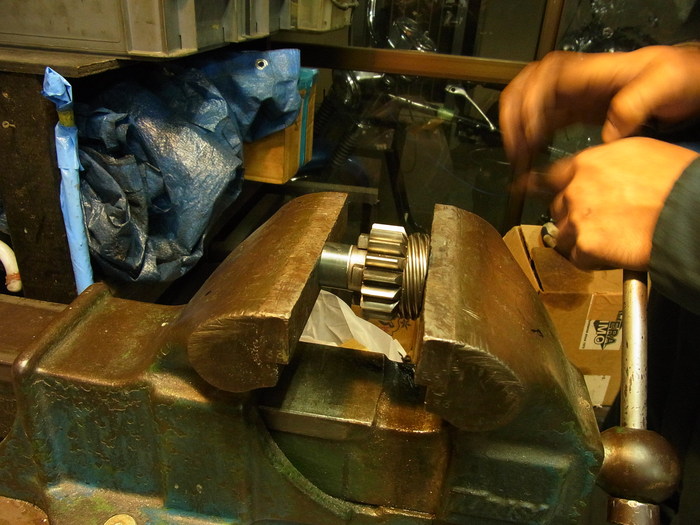

まずブッシュを圧入。
このブッシュ初めからシャフトに入らないぐらい内径が小さく作られていて、しかも割が入っているタイプなので、圧入前に内径拡大することが出来ません。
リーマーで内径拡大するのが大変です。

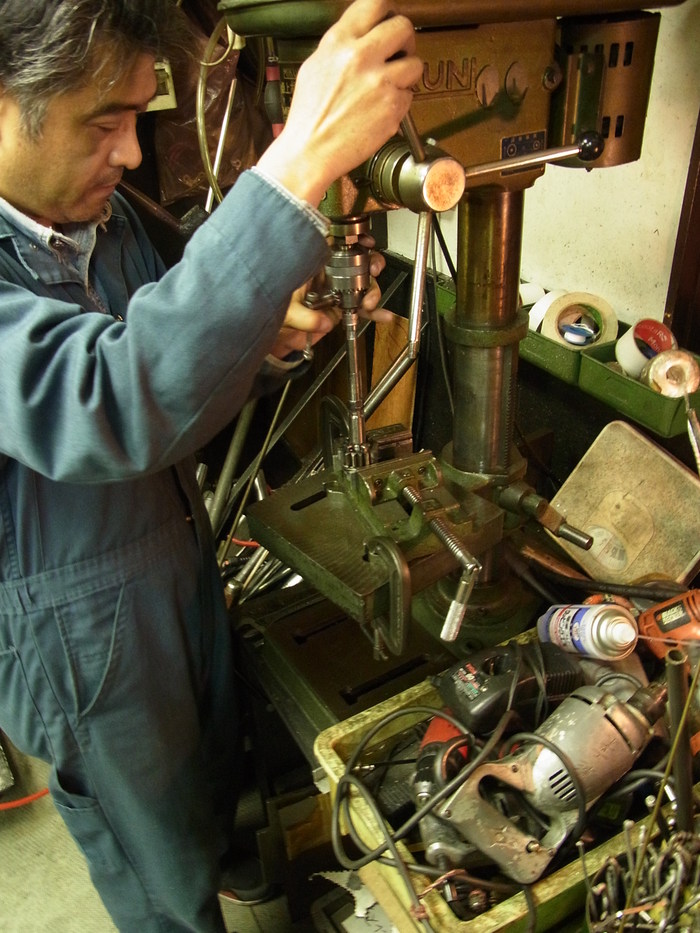

垂直に穴が開けれりるようにボール盤にセットアップ。


最後にホーニング。

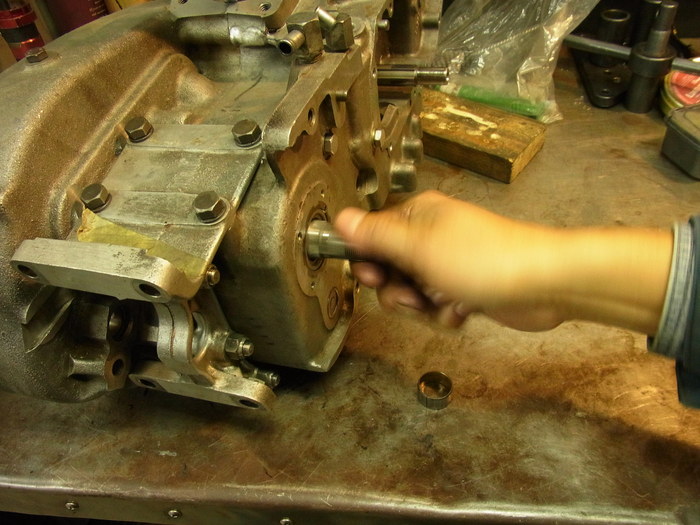

スルスルと回ってO.Kです。
