1939EL1000 クランク芯だし

W辺さんのナックルヘッド。コンロッドのスラスト調整が終わり、クランク芯だしです。

1939EL1000 クランク芯だし_a0248662_8555388.jpg
1939EL1000 クランク芯だし_a0248662_8561547.jpg

スプロケットシャフト、ピニオンシャフトはJIMS製に交換し、規定トルクで締め付け、コンロッドを組み芯だし。

1939EL1000 クランク芯だし_a0248662_8564277.jpg
1939EL1000 クランク芯だし_a0248662_8595541.jpg
1939EL1000 クランク芯だし_a0248662_90771.jpg

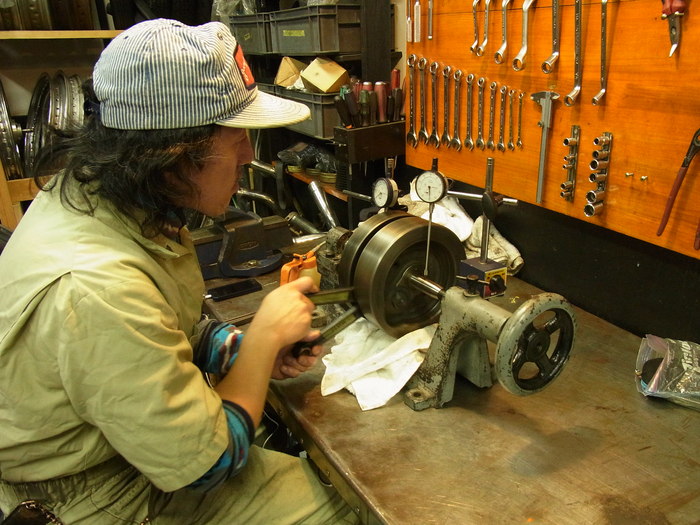

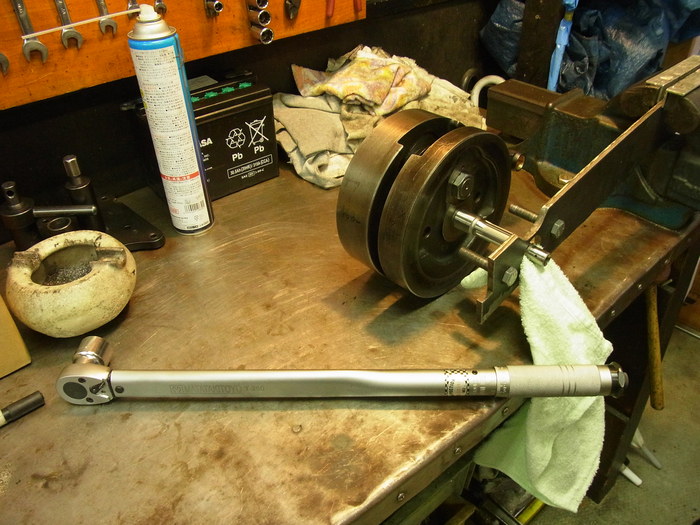

何時ものように、左右のフライホイールのズレを修正し、ハの字、逆ハの字を修正しつつ、シャフトの触れをチェック。クランクピンナットを締め付け、振れチェック。
これを繰り返しシャフトの振れを無くしていきます。

1939EL1000 クランク芯だし_a0248662_90171.jpg

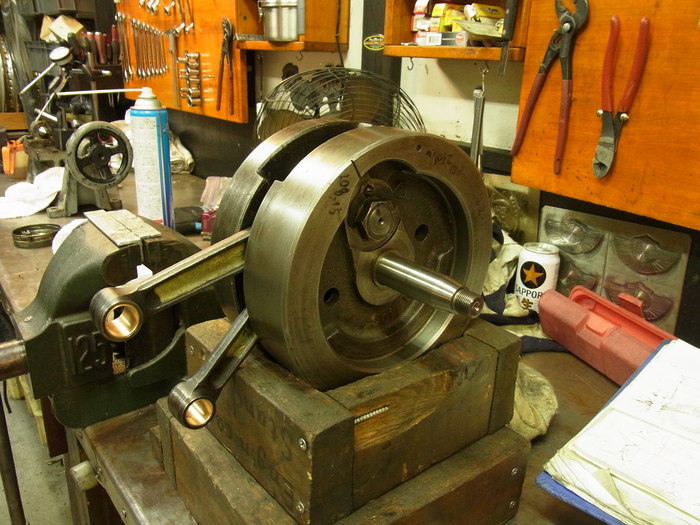

今回はドライブ側ほぼ“0”、タイミング側は0.01mm以内に振れに収めました。
