2013年 11月 17日

1976FX1200 エキゾーストパイプマウント

エンジンがかかり、大詰めのH本さんのショベルヘッド。

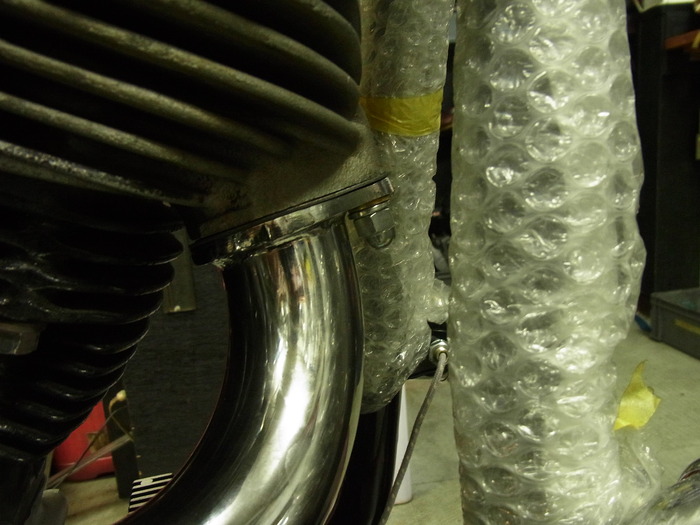

マフラーフィッテング中・・・「あれ・・あれ・・・!?」声が小さくなる瞬間。
ヘッドエキパイボルトの雌ネジがナメてしまいました。
ショベルヘッドの弱点ですね。一本で止まっているエキパイボルトに頼らず、サイレンサー・エキゾーストパイプのマウントステー側でしっかり固定したいですね。

ともあれ修理です。



車体に乗っかったままだとちゃんとした下穴を開けられません。

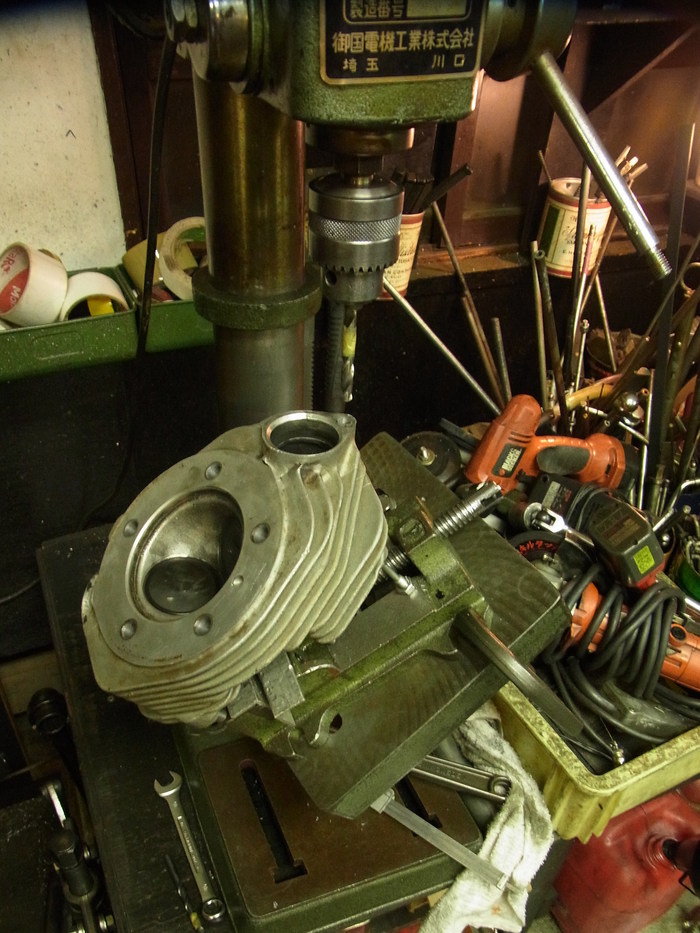

ヘッドを外し、ボール盤にセットアップ。
5/16”-18山のヘリサートタップ用下穴8.4mmのドリルで残っているネジ穴をもみます。


そのままヘリサートタップでねじ切り。

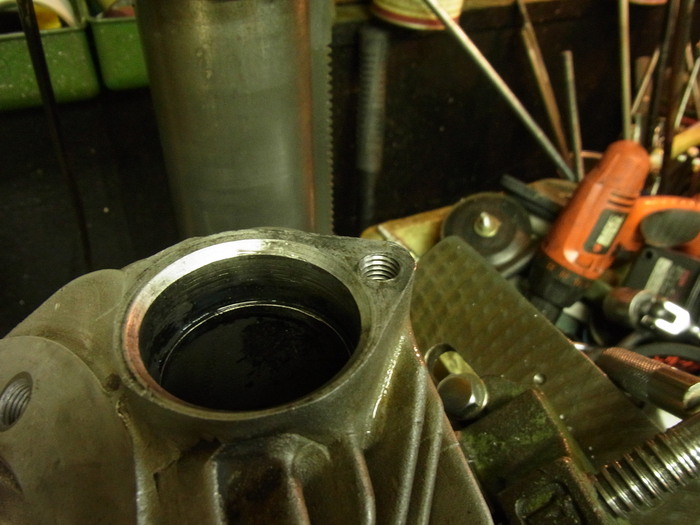

コイル挿入。

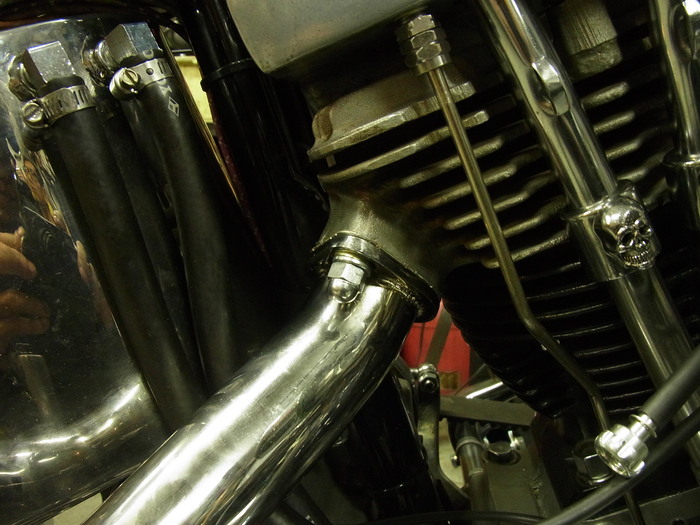

雌ネジを大事にってことで、スタッドボルトを製作。

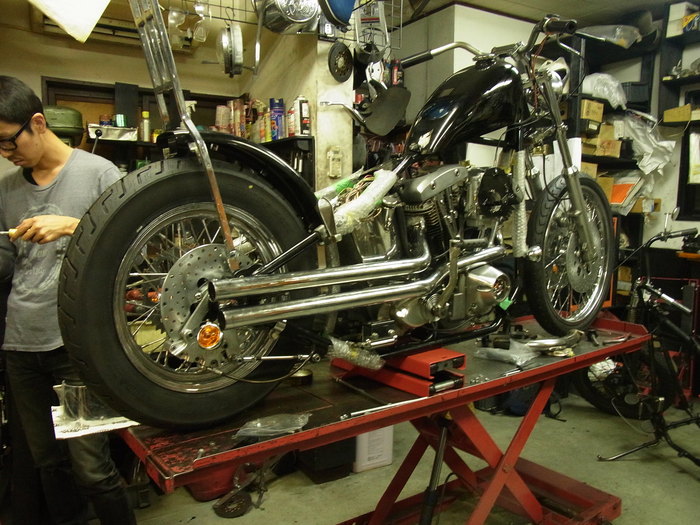

という訳で元通り。
一歩進んで2歩下がる・・・落ち込む場面でありますが、うちは一応学校、勉強にはなります。
再度組むときに、H本さんの精密なノートは非常に役にたった事でしょう。
