2013年 11月 10日

1975XLH1000 T/Mドッグギア位置合わせ

今日はO山さんのアイアンスポーツ、トランスミッション。

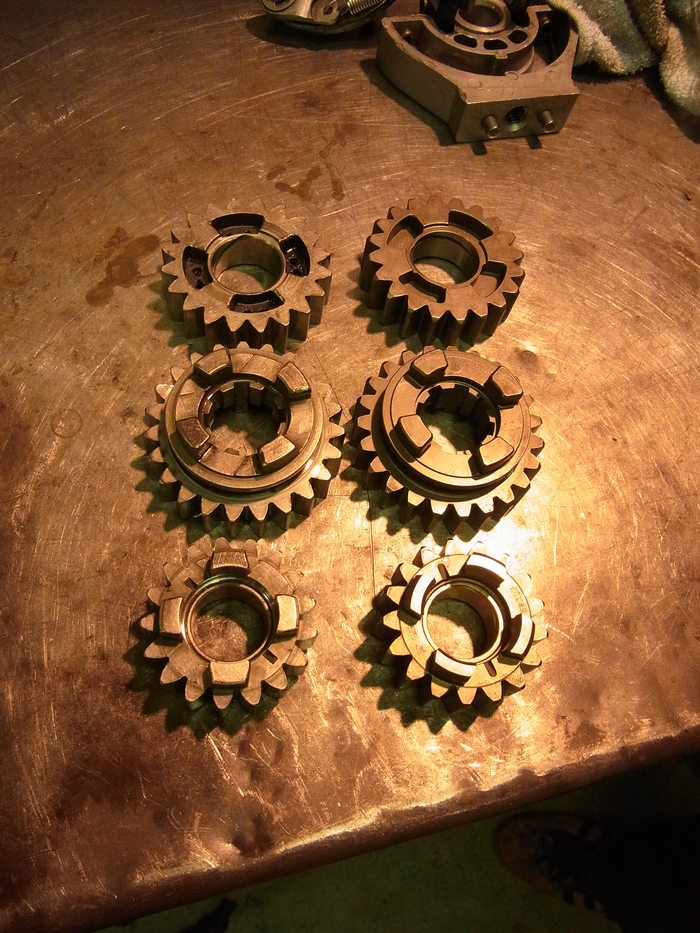

元々2速でのギア抜けが酷かった車両で、ドッグギアの磨耗が多かったので、カウンター1速、2速、3速ギアをANDREWS製に交換です。

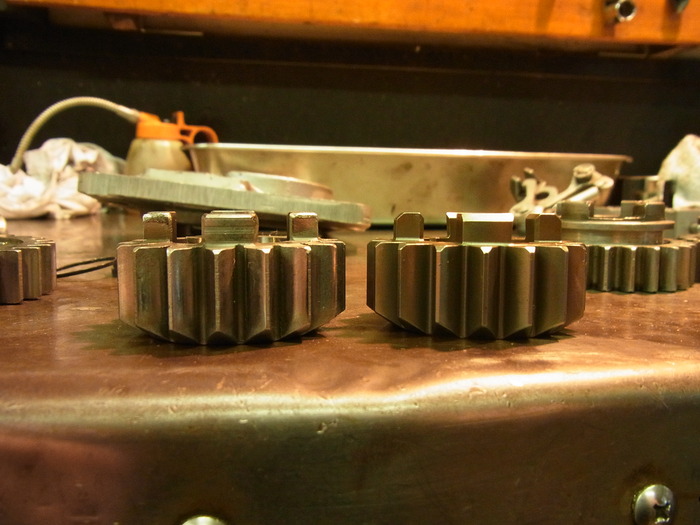

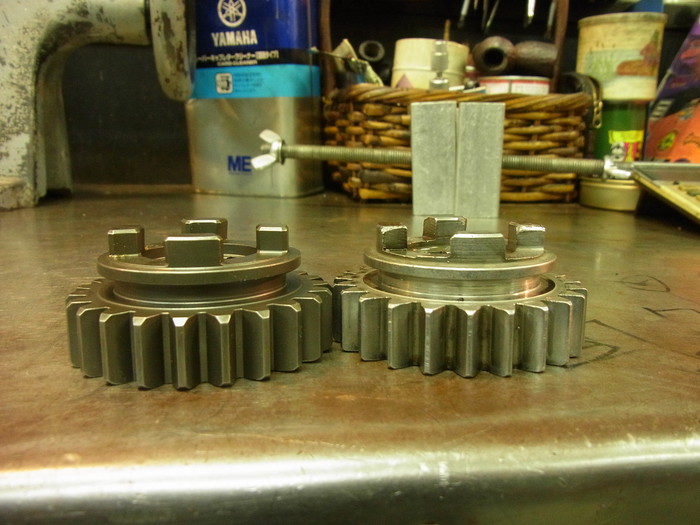

新品のギアと見比べると、ドッグギアは大分磨耗しています。


という訳で仮組みし、ドッグギアの位置合わせをします。


マニュアル上で78年以前のモデルは
カウンターシャフト1stと3rdギア、2ndと3rdギア間のクリアランスが0.96mm~1.47mm。
メインシャフト4thと2ndギア、2ndと3rdギア間のクリアランスが1.09mm~2.1mm。

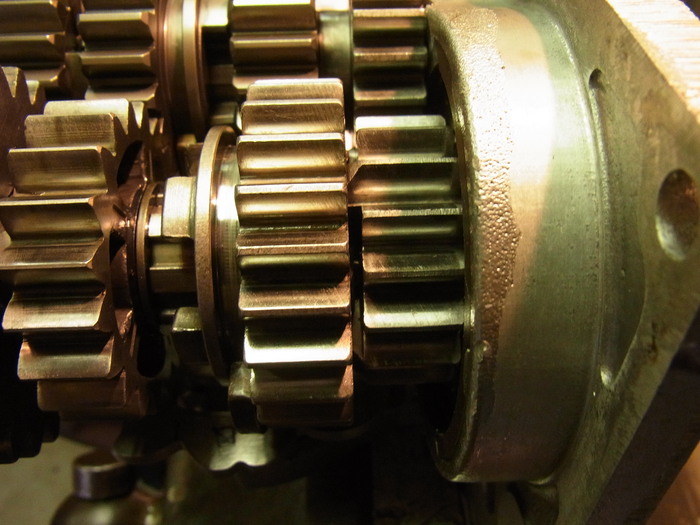

メインシャフト側は問題なかったのですが、カウンター側はずれています。
カウンター側は、ギアを交換したので状況が変わったのでしょう。

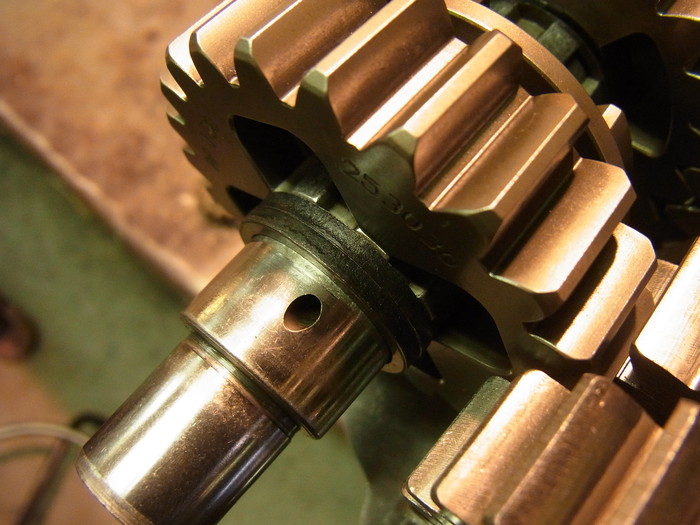

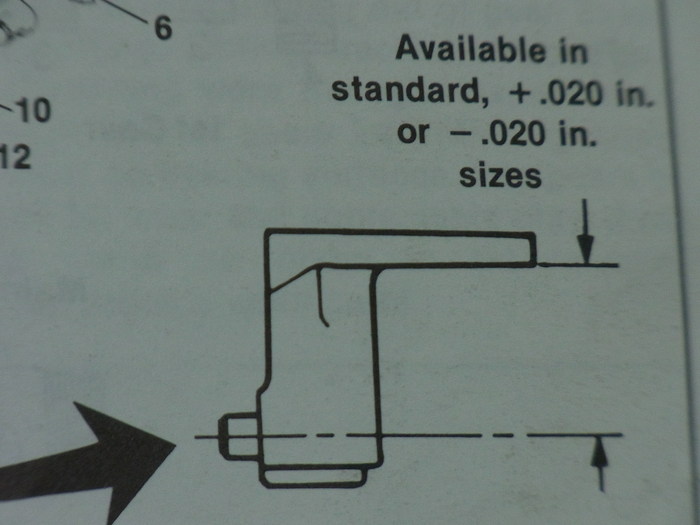

カウンター側は、ローギアワッシャーの厚みを変え1stギア位置を動かし、シフターフォークの長さを変え、カウンター3rdギアの位置を変え調整します。


で実際にギアチェンジをしてドッグギアのはまりっぷりを確認。

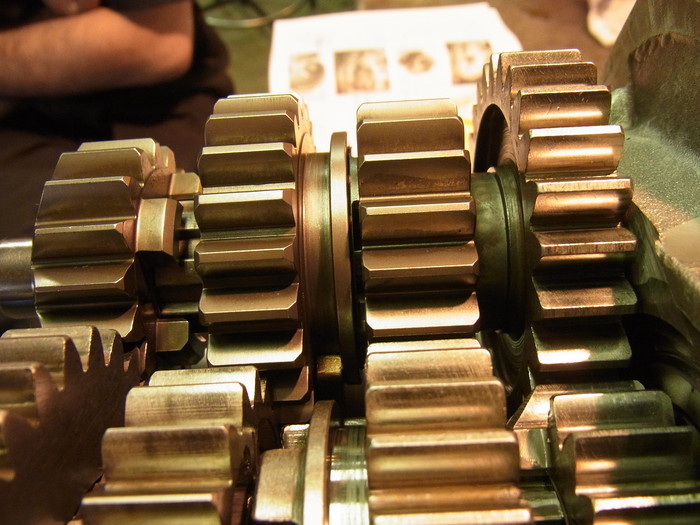

カウンターシャフト、1速、2速はこんな感じに。

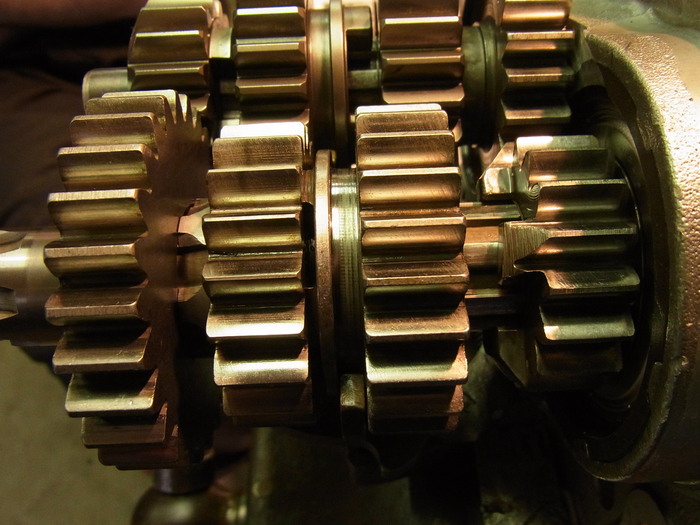

メイインシャフト、3速、4速はこんな感じに。

ってな訳で次回はエンドプレイ調整です。
