2013年 11月 07日

1965XLCH900 カムスラスト

カムブッシュ、カムベアリングの入れ替えが終わった、F井さんのアイアンスポーツ。
カムスラスト調整をします。


スラスト調整はカムシャフトの両サイド(ベアリング側、ブッシュ側)にシムを入れ調整します。

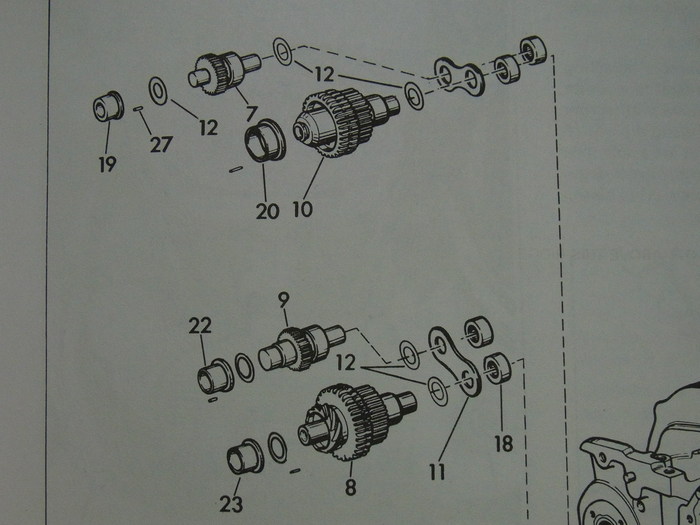

まずは図11のカムプレート、ガスケットを付けシムが入ってない状態で計測し、使用するシムの厚みを逆算します。
ガスケットの厚みの問題か、70年代のものに比べ60年代のほうがスラスト量が多く出る傾向。

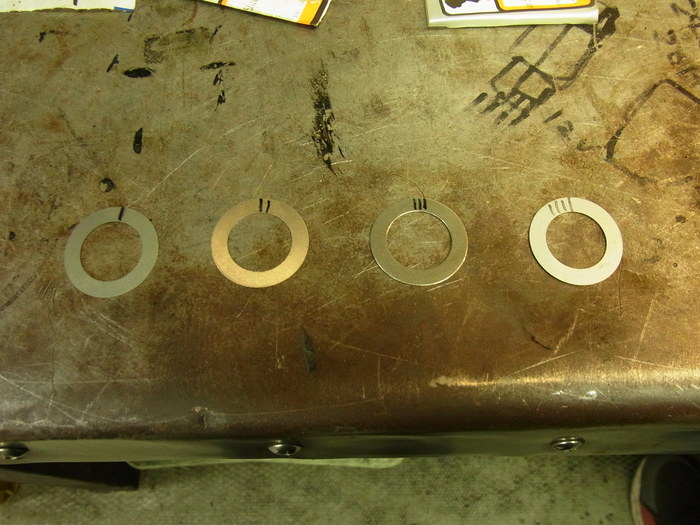

コチラは図12のスラストシム。
.005”(0.127mm).007”(0.177mm).015”(0.381mm)3種類の厚みのシムがありますが、とりきれない場合があるので0.5mm厚のシムを製作。

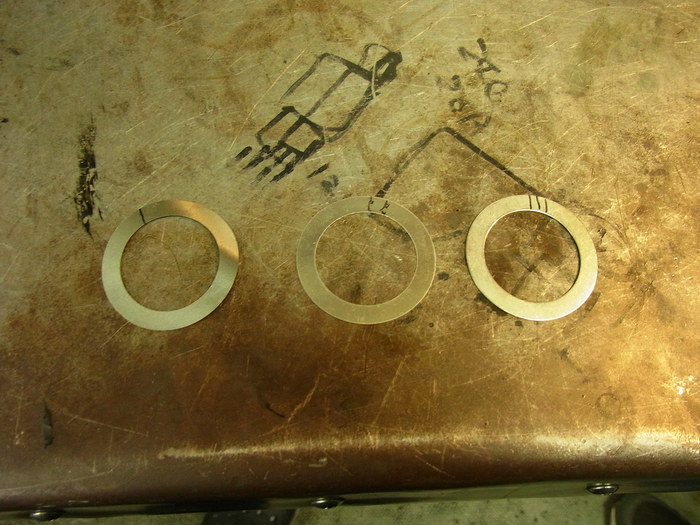

コチラは#2カム用スラストシム。
.005”(0.127mm).010”(0.254mm).015mm(0.381mm)があります。

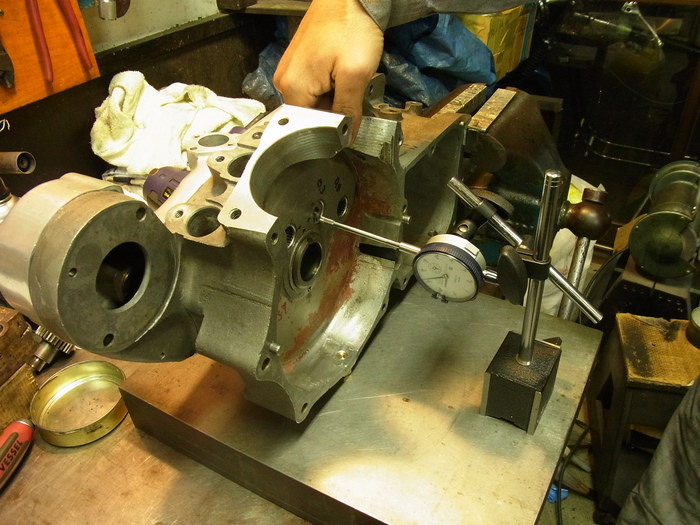

このシム達を組み合わせ、一個づつ組みスラスト量を実測し、それぞれのスラスト量が0.1mm前後にしました。
