1965XLCH900 #2カムブッシュ

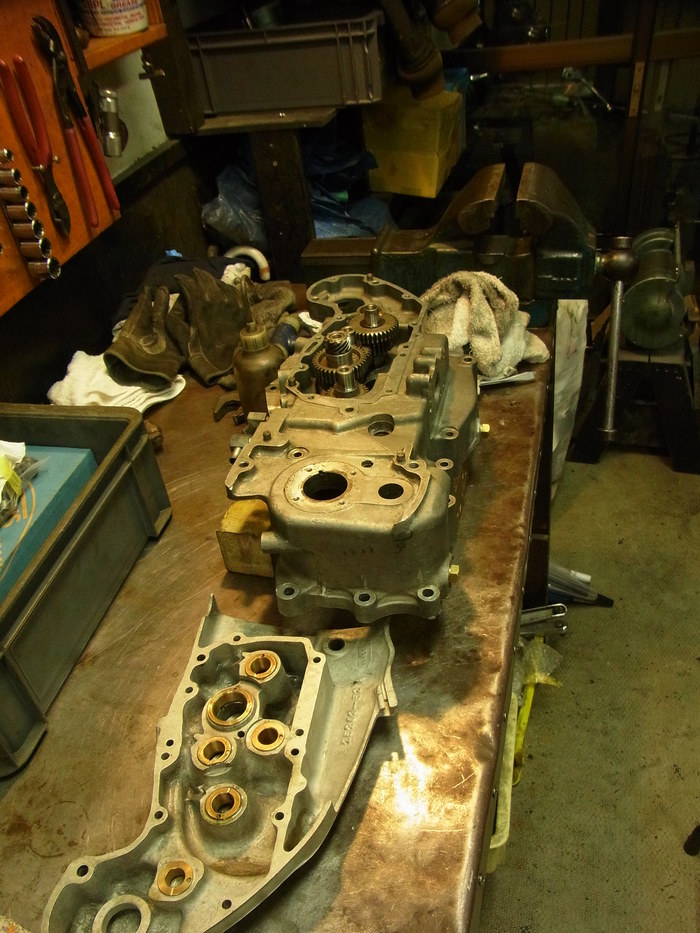

今日はF井さんのアイアンスポーツのカムブッシュ。
#1、#3、#4カムブッシュの調整が終わり、面倒臭い#2カムブッシュの調整です。

1965XLCH900 #2カムブッシュ_a0248662_109174.jpg
1965XLCH900 #2カムブッシュ_a0248662_1091531.jpg

アイアンは4カムでカム同士が連動し合い回っています。特に#2カムは働いていて、ピニオンギアからの動力を#2カムを介して#1、#3カムへ伝えるので、#2ブッシュの芯を出すのが大変です。
他のカムに比べ#2カムの外周が広い(カムシャフトが1周する時の移動距離が長い)のも関係しているかもしれません。

1965XLCH900 #2カムブッシュ_a0248662_10405981.jpg

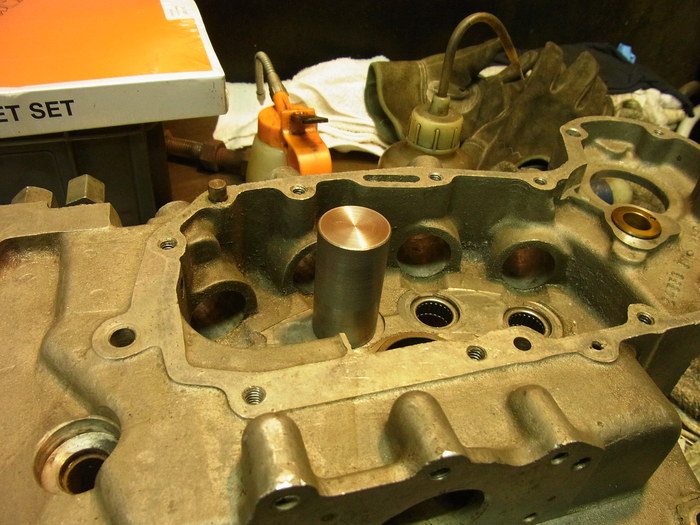

まずはカムカバーに圧入して、内径が小さくなった#2カムブッシュをラッピング。
クランクケース(タイミング側)とカムカバーを合わせ、ラップ棒でラッピング。
この時ブッシュとカムシャフトのクリアランスは0.02mm程度。#2カムシャフト単体だとスルスル回ります。

1965XLCH900 #2カムブッシュ_a0248662_1095288.jpg

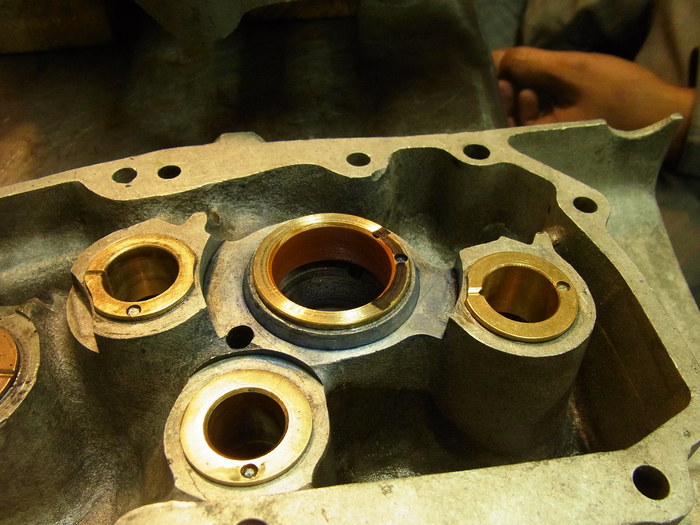

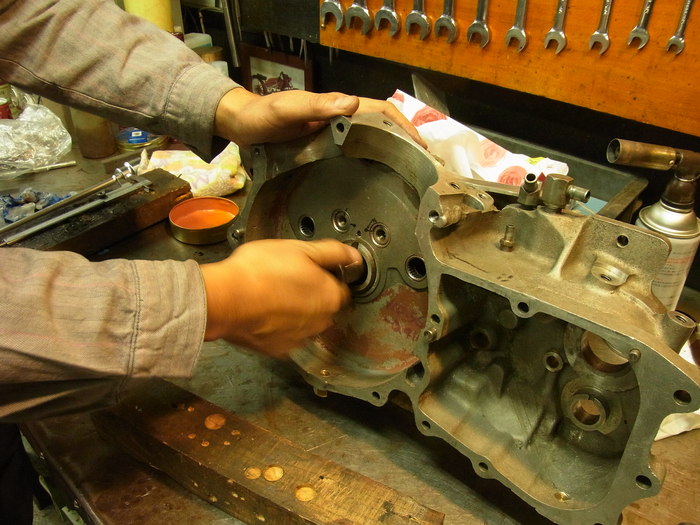

しかしながら、#3カムを組み合わせピニオンシャフトで回してみると、一部分で渋い。

1965XLCH900 #2カムブッシュ_a0248662_1012272.jpg
1965XLCH900 #2カムブッシュ_a0248662_10123757.jpg

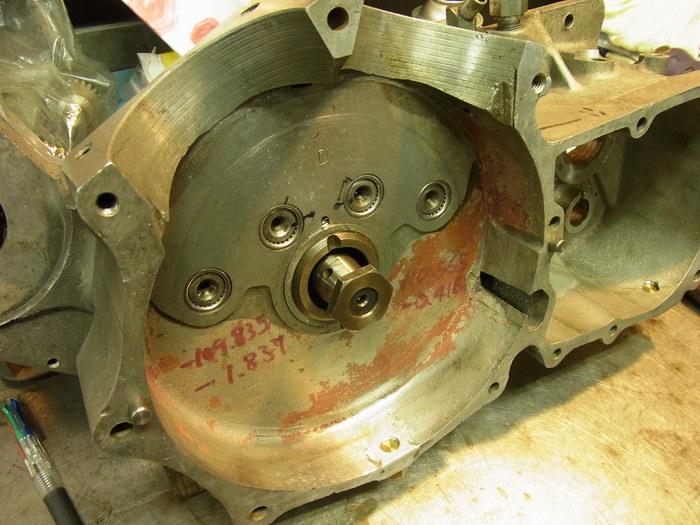

光明丹を塗り当たっているところをチェック。

1965XLCH900 #2カムブッシュ_a0248662_1013310.jpg

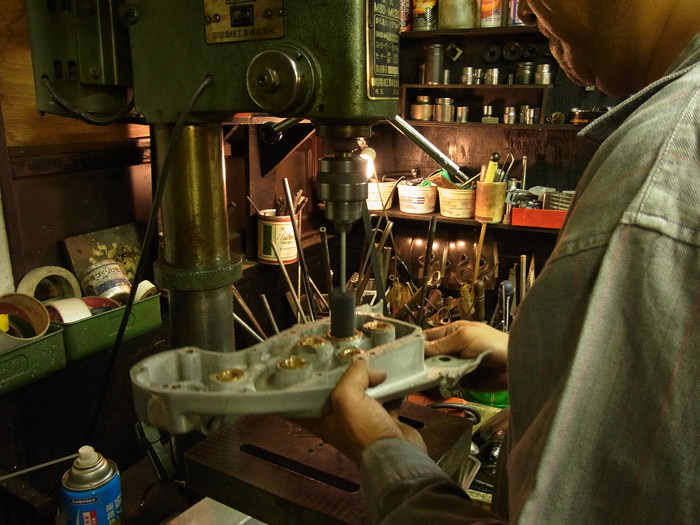

カムブッシュ径より小さいフラックスホーンを使い、当たっているところを少々ホーニング。

1965XLCH900 #2カムブッシュ_a0248662_110504.jpg

カムシャフト4本組み付け、ピニオンシャフトを回しスルスル回るようになりました。

1965XLCH900 #2カムブッシュ_a0248662_10131264.jpg
