2013年 11月 02日

1977XLCR スターターモーター

今日はアイアンスポーツ・XLCRのスターター周りのお話。

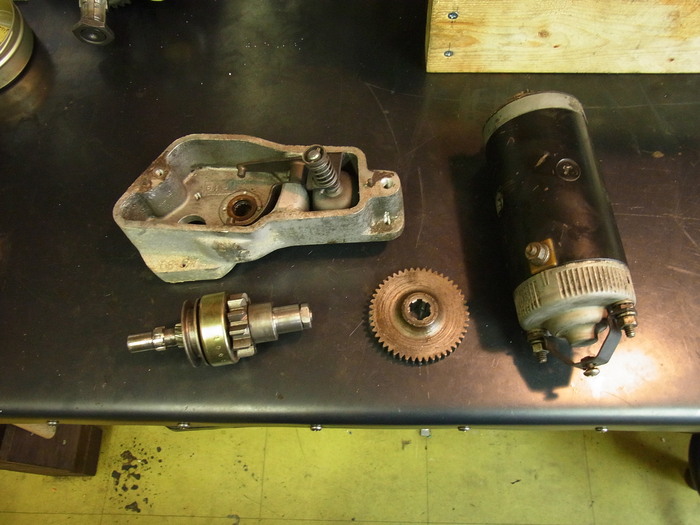

ダイナモの時は錆が酷かったのでビビリつつ分解。


思いのほか程度は良いです。

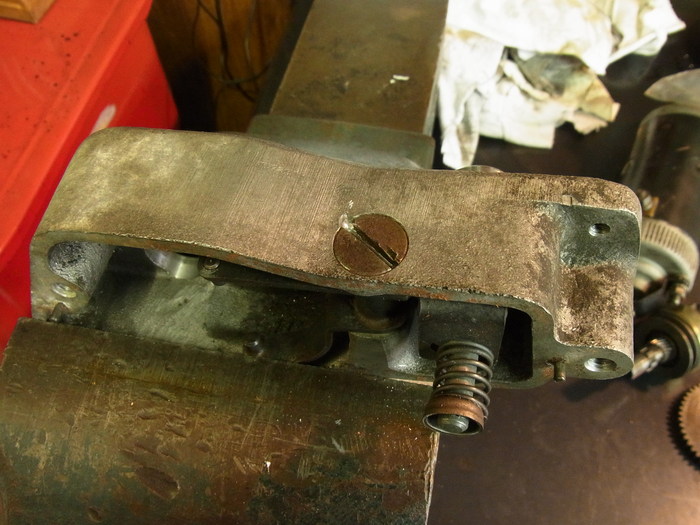

スターターギアシャフトレバーはピボットボルトを抜きとりますが、カシメられているので、カシメ部分を削ってから抜きます。

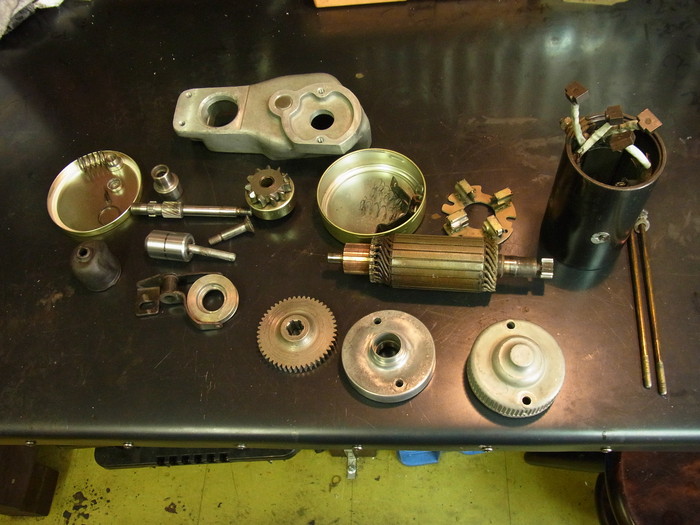

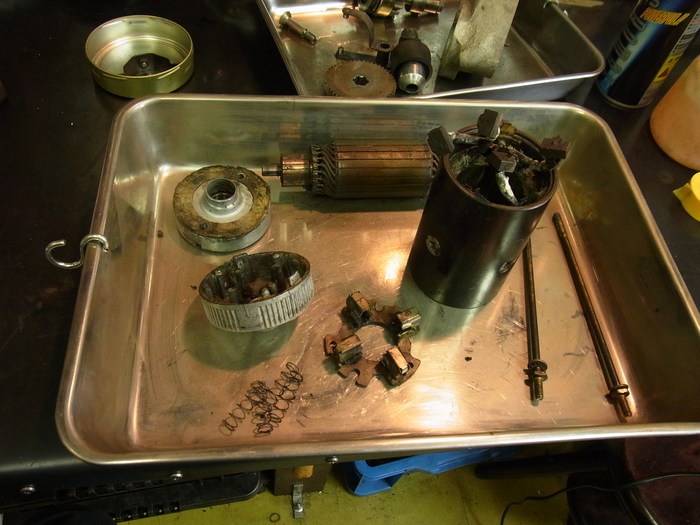

全分解、清掃。


まずはスターターモーター。

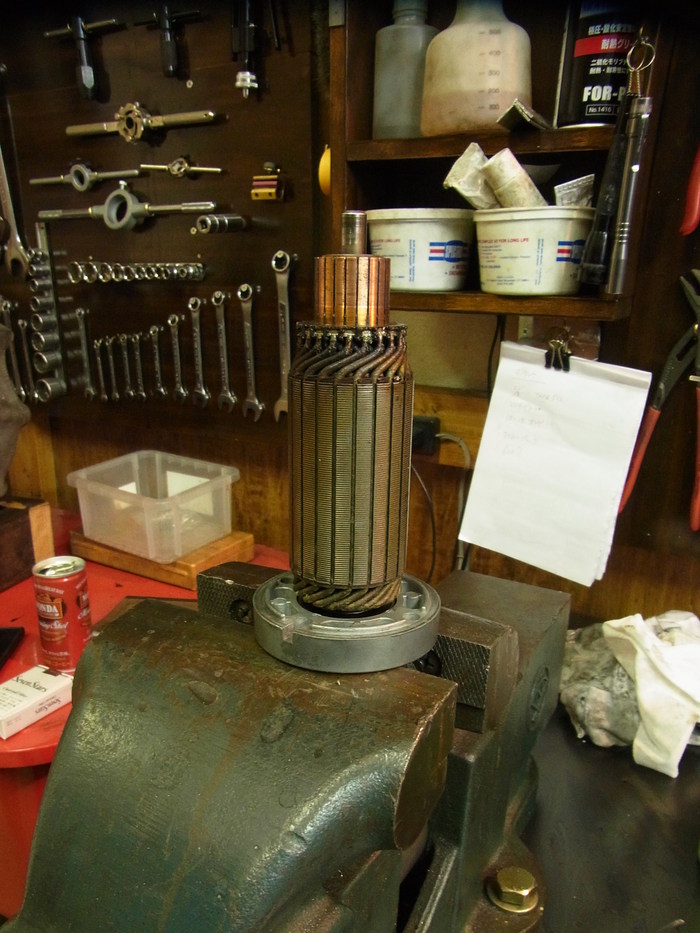

アーマチュアコイルのクミュテーター、セグメントの溝に溜まったカーボンを鉄ノコの刃を使って除去。

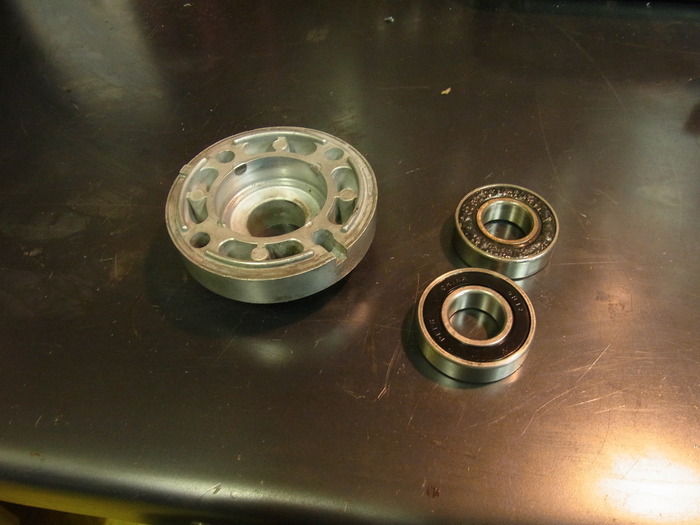

ベアリングを交換し、アーマチュアコイルを圧入。

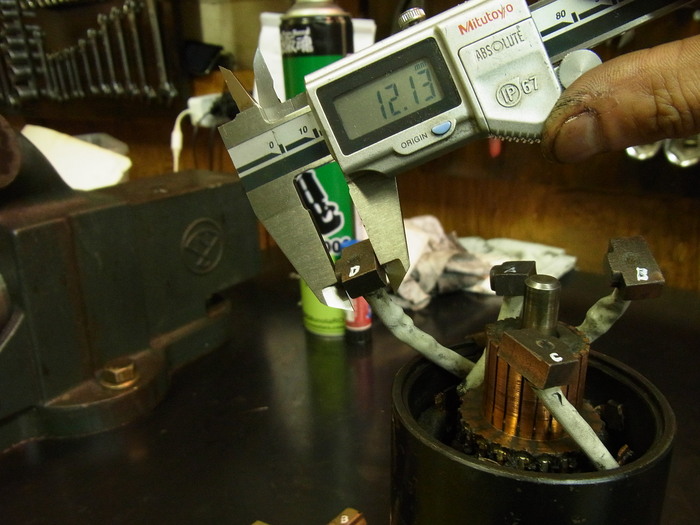

ブラシの厚みは12mmで問題無し。
使用限度は6.4mm(PIESTOLITE)

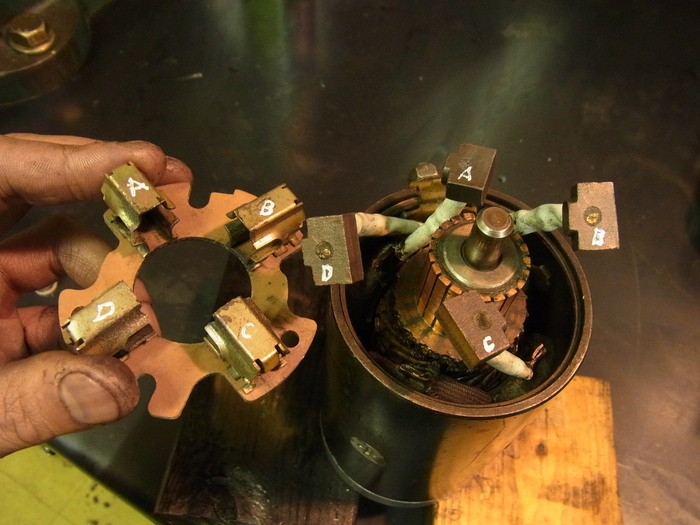

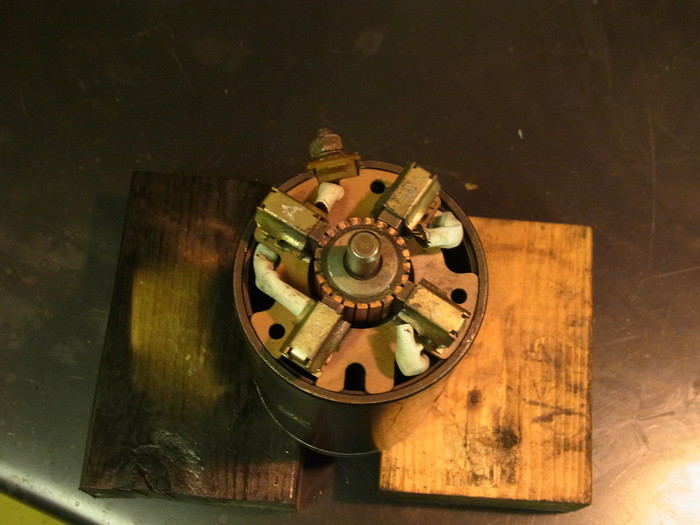

ブラシをブラシホルダーに入れます。
ブラシはターミナル側2本、フィールドコイル側2本。この四本のブラシをブラシはターミナル側とフィールドコイル側、交互に組みます。順番通りに組まないとモーターは回りません。


ブラシケーブルの取り回しはこんな感じ。

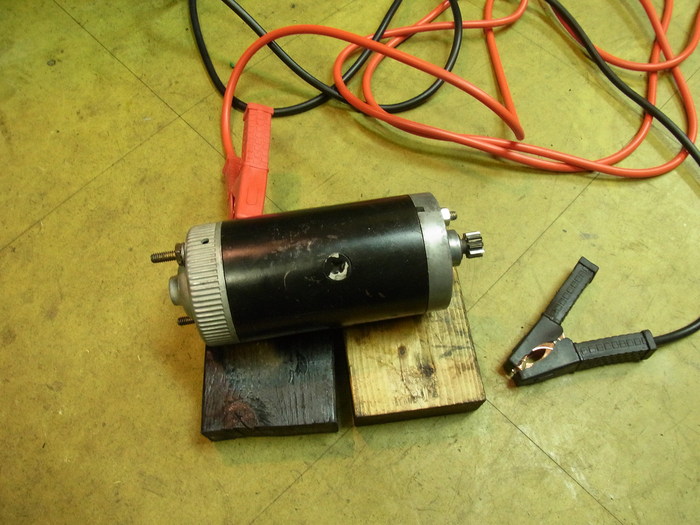

電流を流しモーターをチェック。

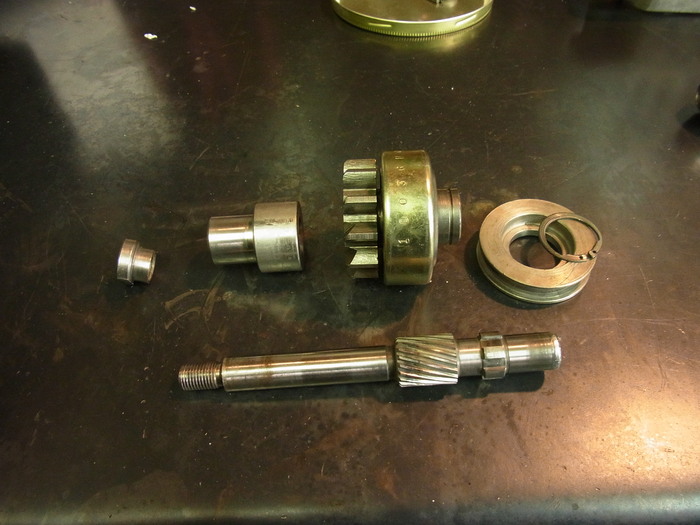

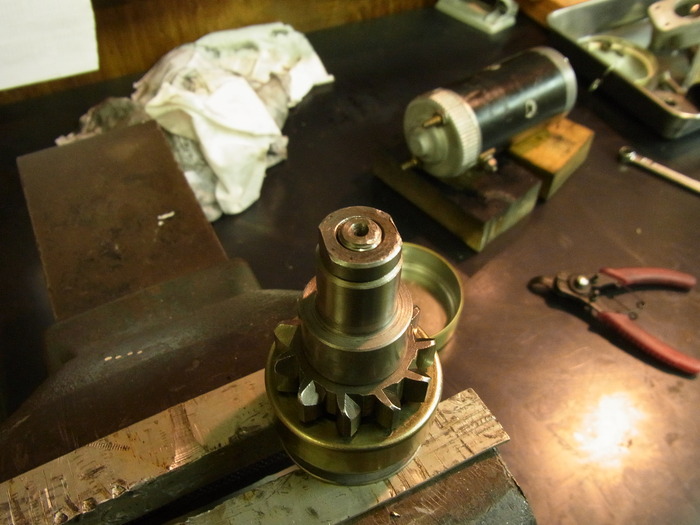

スタータードライブギアも問題なし。スターターシャフトナットは逆ネジ。

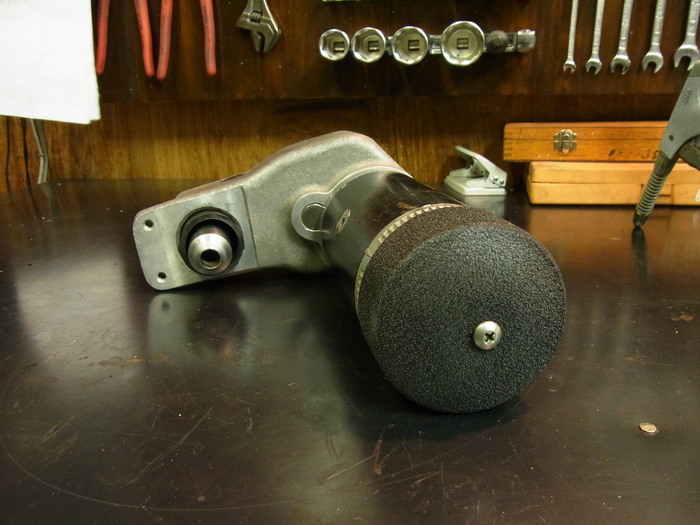

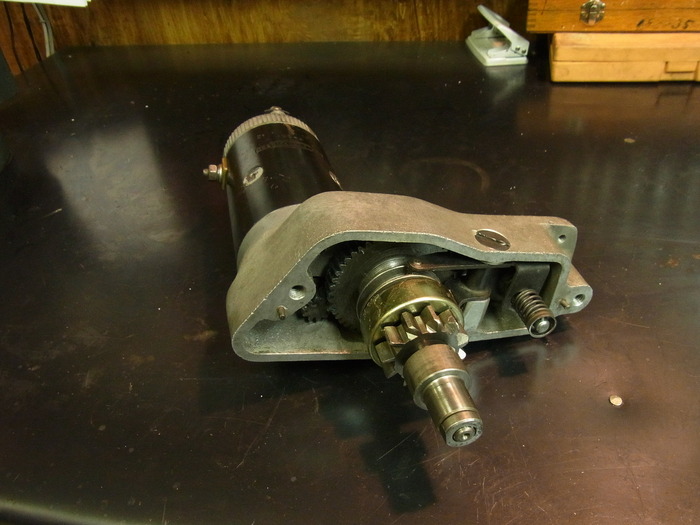

という訳で、スターターモーター、ハウジング完成。
XLCRのエンドカバーはチヂミ塗装。
