1965XLCH900 カムベアリング&カムブッシュリーミング

今日はF井さんのアイアンスポーツ、カム周りのお話。

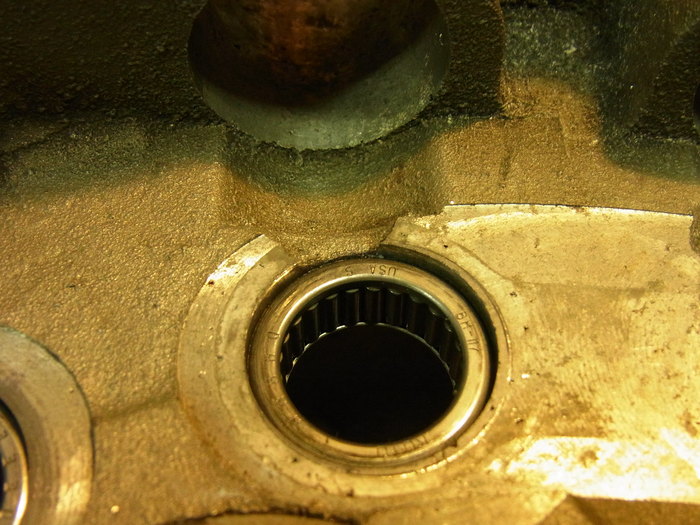

まずはカムベアリング交換。


ケースを暖め、自家製工具を使いベアリングを圧入。


ケース側にオイル溝があるので、ベアリングは奥まで入れます。

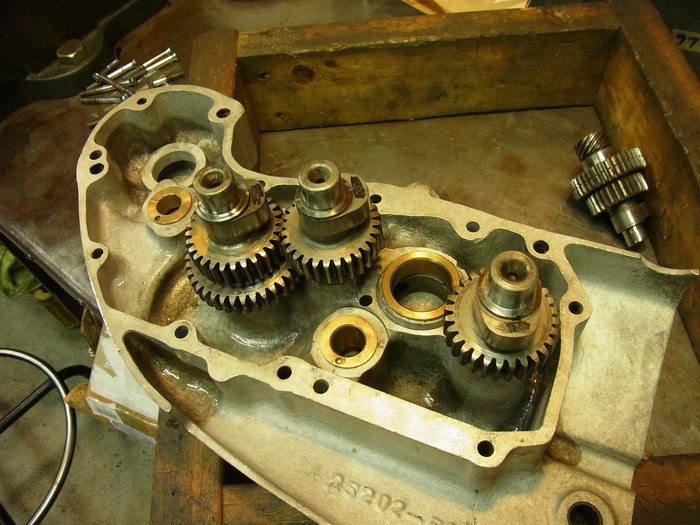

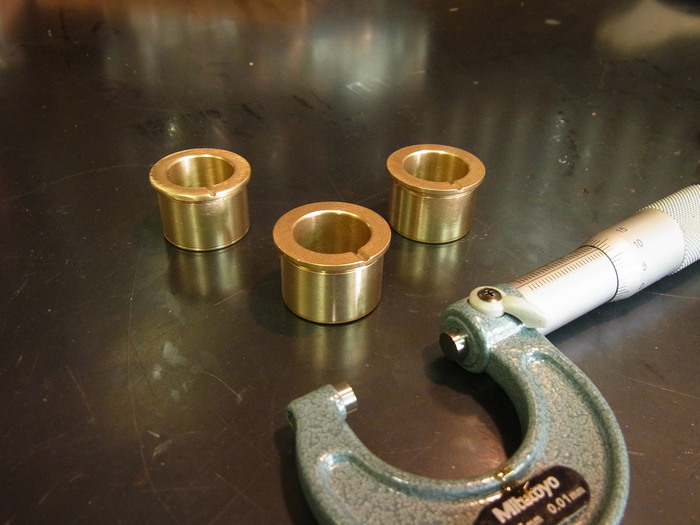

コチラは以前圧入したカムブッシュ。
JIMS製の物で、内径はシャフトに対し0.02mm~0.04mm大きく17.45mm~17.47mm
コチラは問題ないのですが、外径が23.89mm~23.91mmで、カムカバーで大きいところで、カムカバーとの嵌め代が0.08mmになってしまいます。


両センターで旋盤に銜え、ダイヤルで芯が出ているかをチェック。
0.02mm楕円になっていた外径を切削。


外径23.88mmにし、カムカバーとの嵌め代0.05mmにしました。


圧入して内径が縮んだブッシュをリーマーで切削します。
カムシャフトに対しクリアランス0.02mmになるように専用リーマーを製作。



カムベアリングを軸してリーミング。


リーミング後、ホーニングして仕上げ。


#1、#3、#4カムブッシュをこれO.K。
次回は問題が多い#2カムブッシュです。
