2013年 10月 30日

1965XLCH900 バルブスプリング

今日はF井さんのアイアンヘッド、バルブスプリング取り付け。


シートカット&擦り合わせが終わったヘッドとバルブを仮組みします。

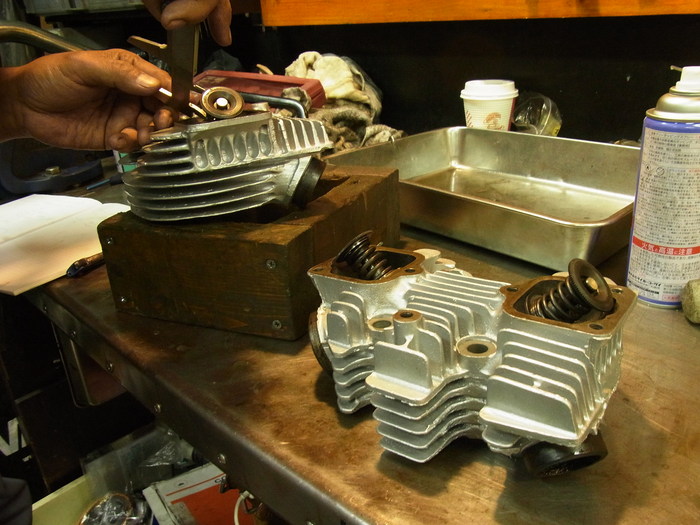

アウタースプリングを付けずインナースプリングだけで組み、両ヘッドのインテーク・エキゾーストのアウタースプリング取り付け長を計測。
両シリンダーのインテーク同士、エキゾースト同士の取り付け長を合わします。

調整前の数値はこんな感じ。

フロント IN 32.4mm フロント EX 33.9mm
リア   IN 31.8mm     リア   EX 34.0mm


バルブスプリングロアカラーの下にシムを入れて調整します。

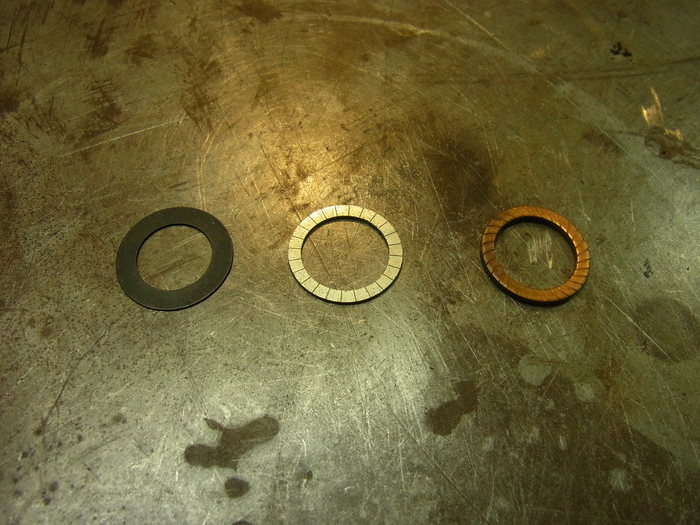

バルブスプリングシムはバルブスプリングシムは0.015”、0.03”、0.06”があります。
今回はフロントIN側に0.015”(0.4mm)のシムを入れ実測値はこんな感じ。

フロント IN 32.0mm フロント EX 33.9mm
リア   IN 31.8mm     リア   EX 34.0mm

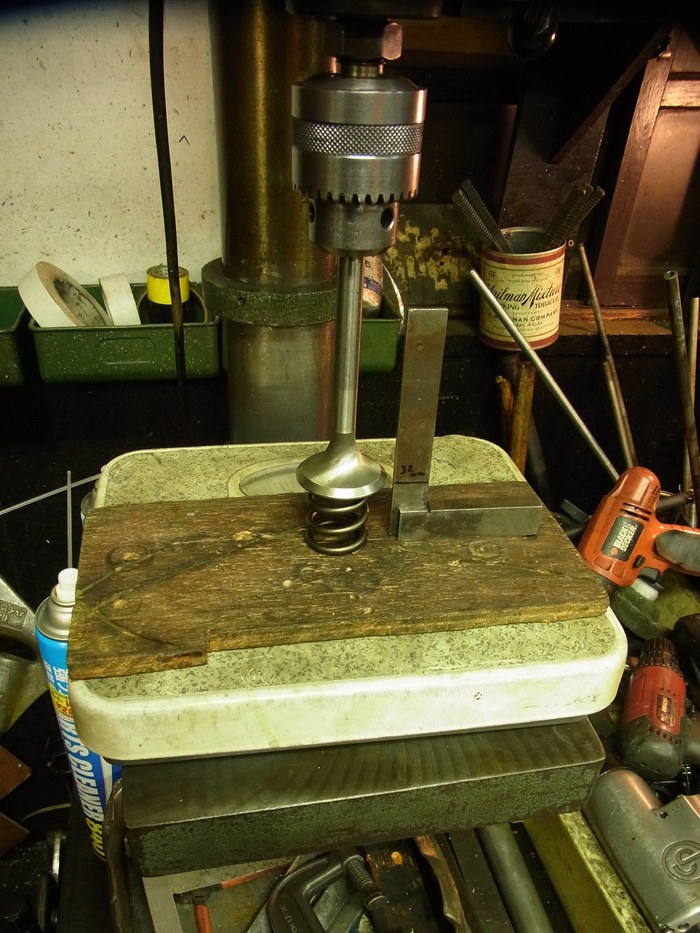

KIBBLE WHITH製のバルブスプリングを取り付け長32.0mmで圧縮したときのスプリング圧を計測。
今回は優秀で4本ともほぼ同じ数値。


という訳で、バルブスプリングを取り付け、今日はここまで。
