2013年 10月 29日

1976FX1200 車体周りなんやかんやと

先日、エンジンが掛かったH本さんのショベルヘッド。
今日は車体周りの作業をご紹介。

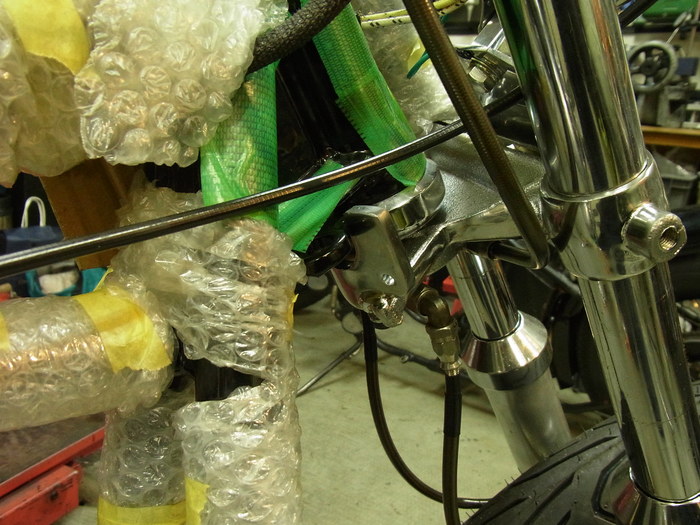

社外の三又アンダーブラケットのハンドルストッパーが幅広の為ハンドリの切れ角が少ない。

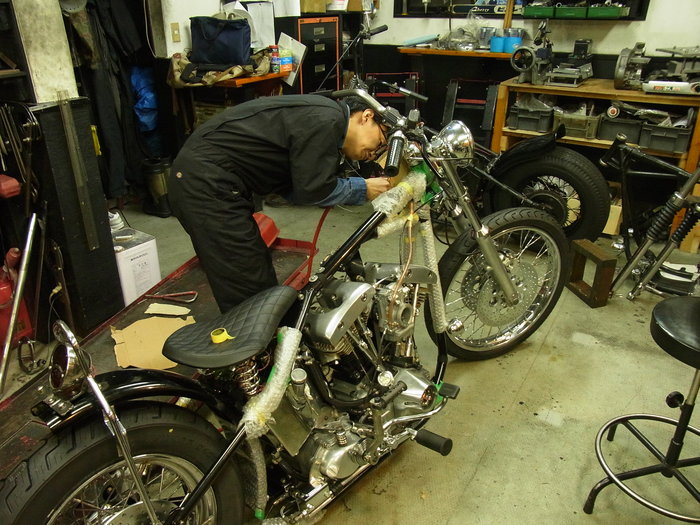

リューターでひたすら削る。


フットブレーキコントロール周り。フォワードコントロールからミッドコントロールへ変更の為、なんやかんや製作。

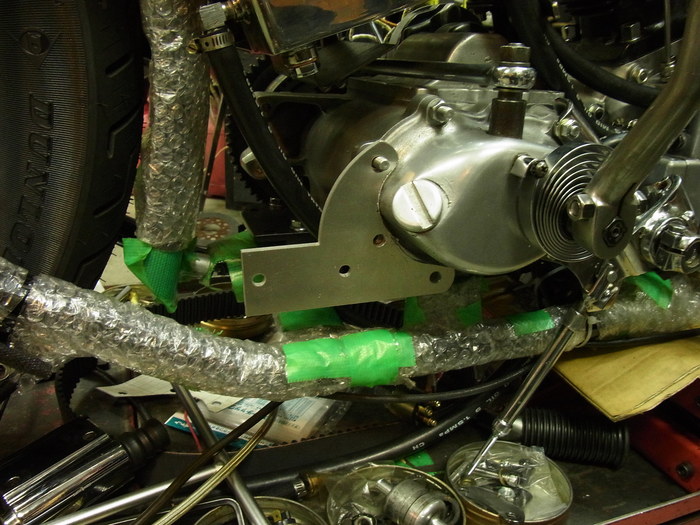

マスターシリンダーマウントプレートを5mm圧のアルミ板で製作。

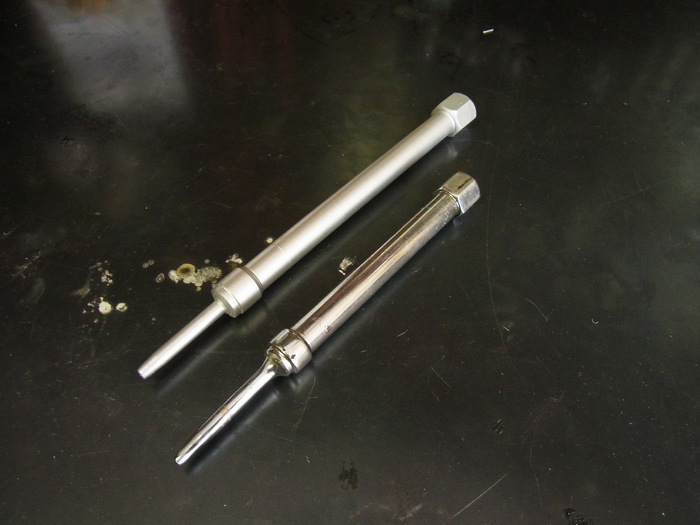

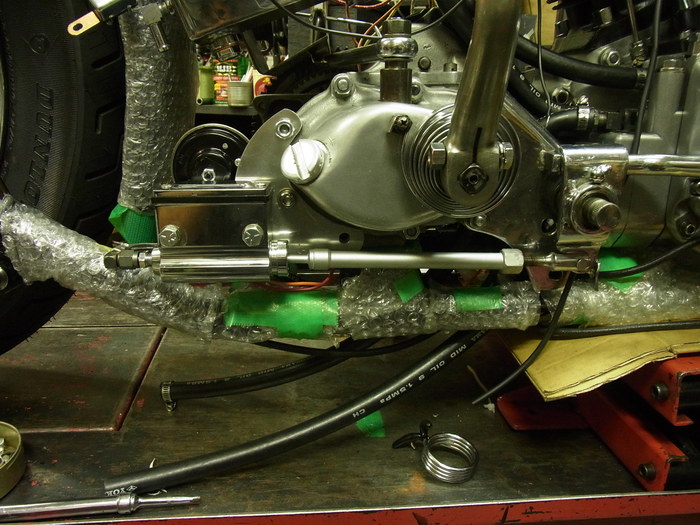

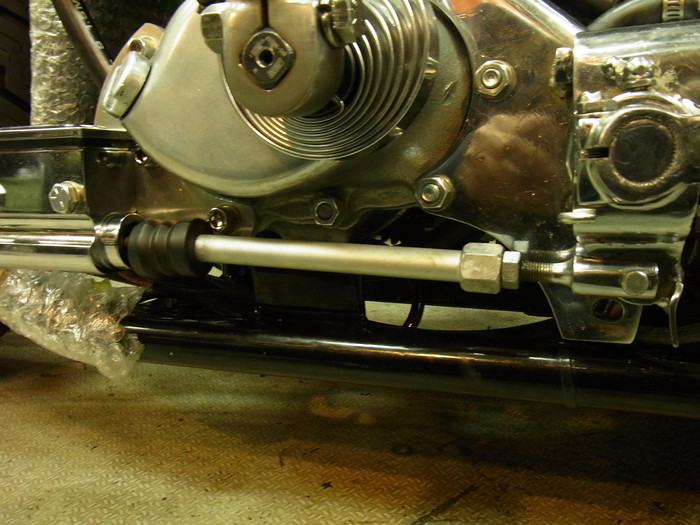

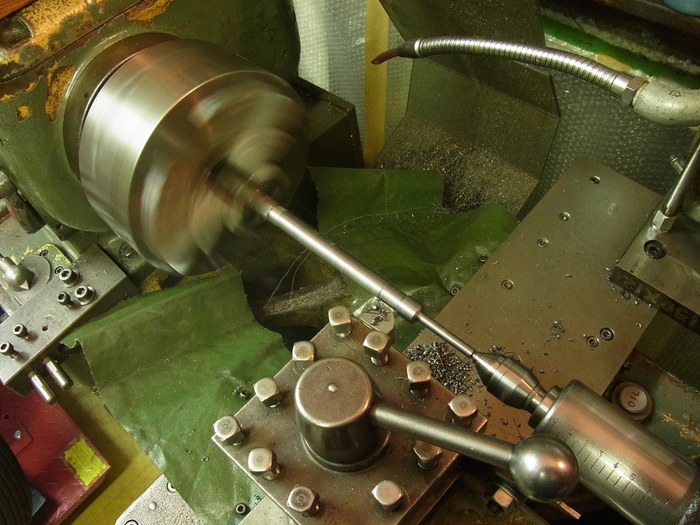

マスターシリンダー位置に合わせ、ブレーキロッド製作。

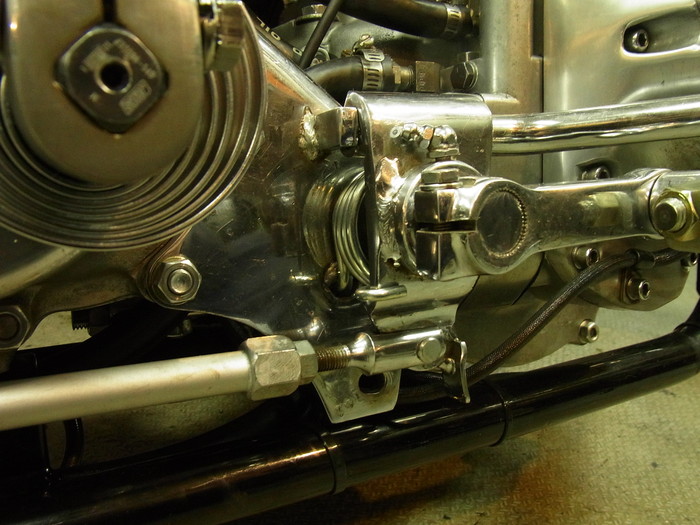

フットレバーリターンスプリングの戻りが悪いので、プレートのスプリング引っ掛け部分を溶接で肉盛り。


車体左側にワイヤーを取り回すようになっているミクニ・HSRのスロットルワイヤーブラケット。
どうしてもフロントシリンダーヘッドに干渉してしまう為、ブラケットを曲げてワイヤーを上から取り回すようにしました。
