1965XLCH900 バルブガイド&シートカット

今日はF井さんのアイアンスポーツのヘッド周りの作業。


使うバルブはKIBBLE WHITH製のBLACK DAIMOND。バルブガイドは同じくKIBBLE WHITH製の鋳鉄、STDサイズ。
何時ものようにバルブステムより小さく作られている(0.04mm)バルブガイド穴を内径拡大。

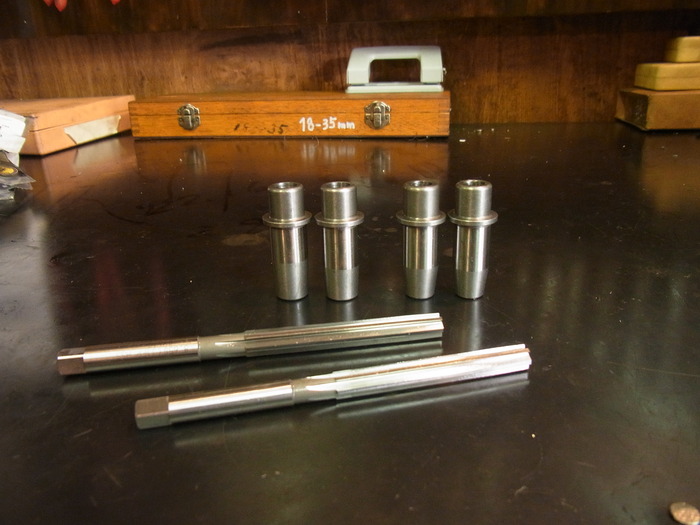

生爪にガイドを銜えリーマーを通します。

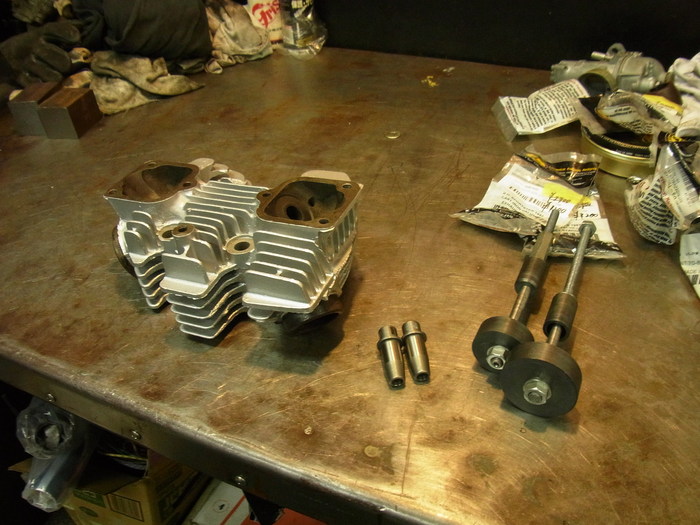

専用工具を使い、ヘッドにガイドを圧入。
ヘッド側のバルブガイド穴内径は14.32mm、楕円・傷など無く問題なし。
STDサイズのガイド外径14.35mmで嵌め代0.03mmとなります。


圧入後、縮まったガイド穴をリーマーで仕上げます。
バルブステムとのクリアランス  IN 0.02mm EX 0.05mm


ウミヒラ製のバルブシートカッターを使い、バルブシートカット。
まずは虫食いなどが消える程度に45度面を切り、光明丹を使いバルブ傘面とのあたり位置と幅をチェック。
あたり面がバルブ傘の中心で、1.3mm~1.5mm程度の幅になるように30度面、60度面をシートカット。
シートカット後、擦り合わせ。


インテーク


エキゾースト


バルブを手で閉じた状態で、ポート内に灯油を入れ漏れチェック。
漏れるようなら、擦り合わせをやり直します。


最後にフレックスホーンでホーンイングして今日はここまで。
次はバルブスプリングです。
