2013年 10月 23日

1975XLH1000 ジェフィースタンド

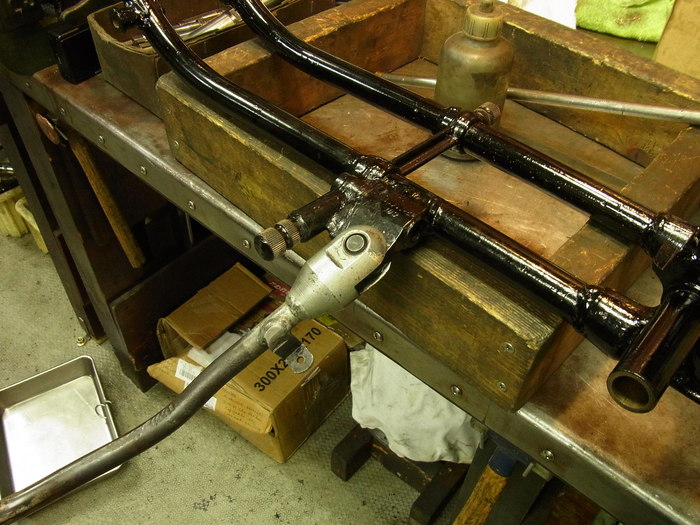

今日はO山さんのアイアンスポーツ・JIFFY STAND(キックスタンド)のガタ修正。
スタンドのガタを無くす場合、オーバーサイズのスタンドピンを作り、ラグ側、スタンド側の穴を拡大するか、ラグ側にスリーブを入れてガタを無くします。
今回は後者の方法で。

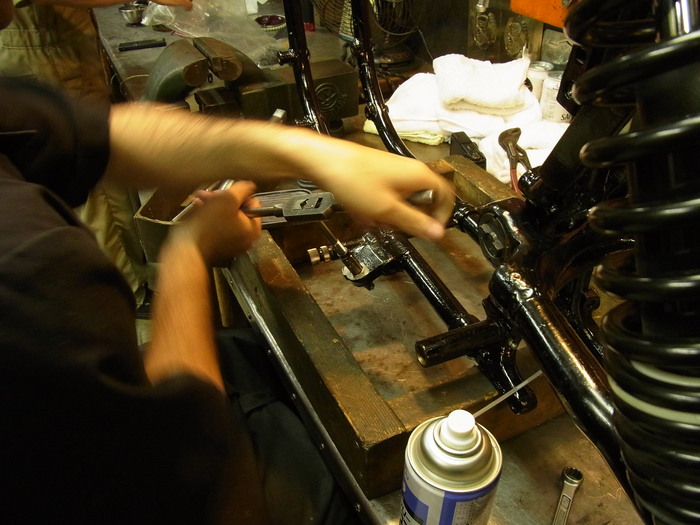

まずアジャスタブルリーマーで、ラグの穴を拡大。
ピンサイズが14.16mmでスリーブを片肉1mmとりたいので、16.16mmぐらいまで拡大。

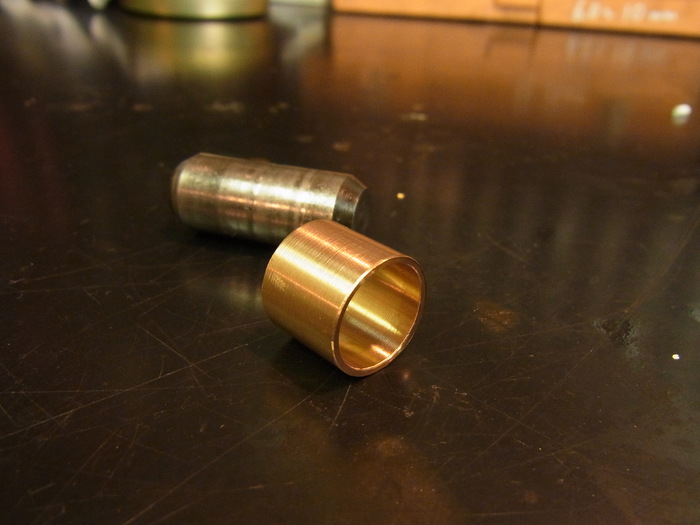

リン青銅でスリーブ製作。
外径は拡大したラグ内径に合わせ、嵌め代0.05mm、内径はピンが渋く入る程度で作りました。

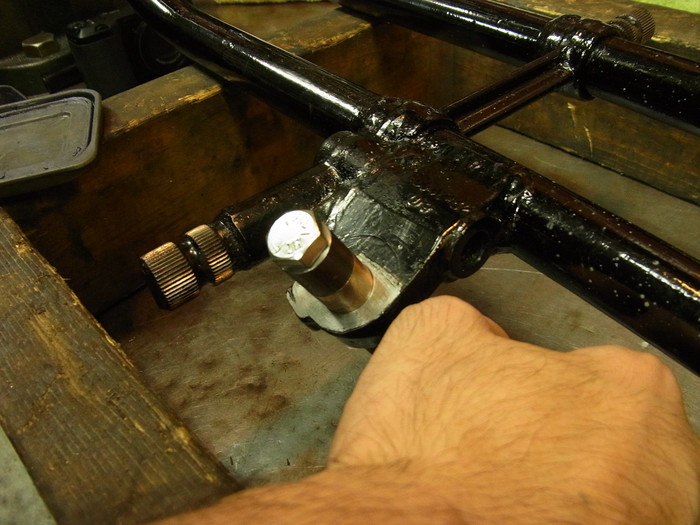

製作したスリーブをラグに圧入、リーミング。



ブッシュが斜めに入る事件などありましたが、無事完成。
ガタ無しスタンドになりました。
