2013年 10月 22日

1975XLH1000 リアホイールスプロケット

今日はO山さんのアイアンスポーツのリアホイールスプロケットの交換。


まず元々付いているリベットの頭をドリルでもみ、スプロケットを外します。


位置決め用のダウエルピン4本とリベット16本。

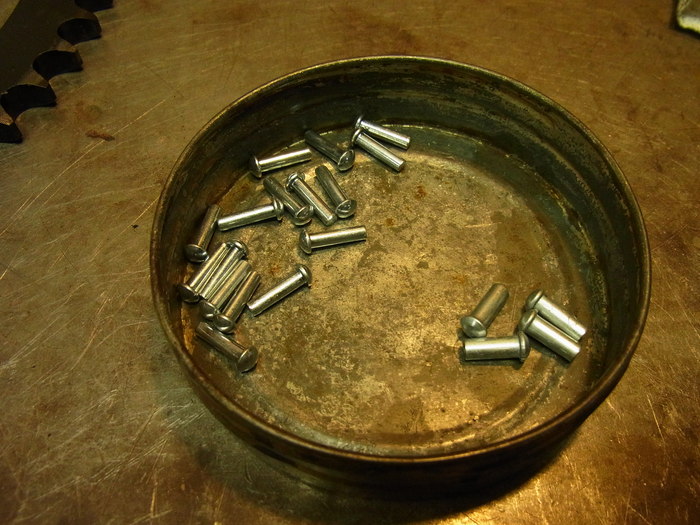

リベットサイズは1/8”×9/16”
ドラム側の穴が変形し、リベットの嵌りっぷりが悪いと、リベットを真っ直ぐ潰すのが難しいのですが、コイツは大丈夫でした。

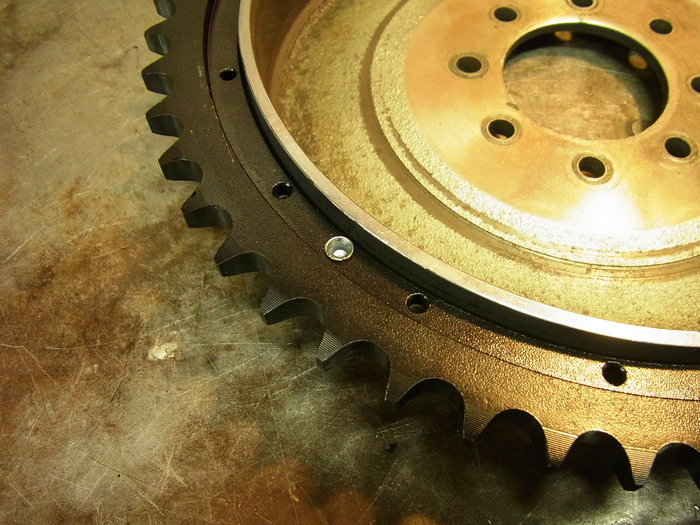

まずは位置決めダウエルピンを4入れカシメます。

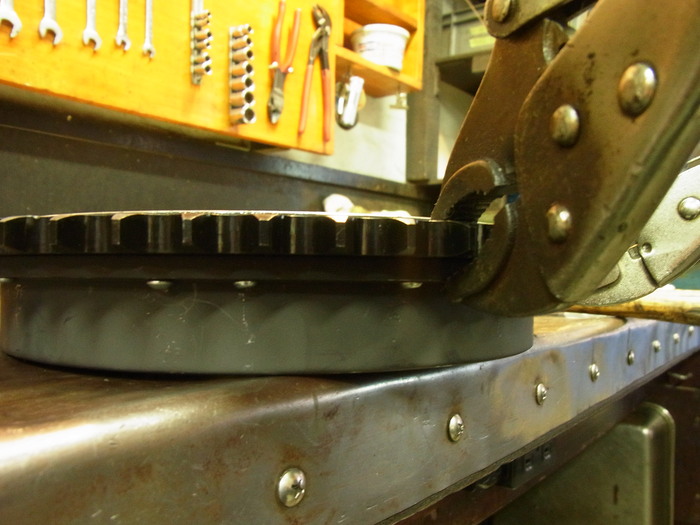

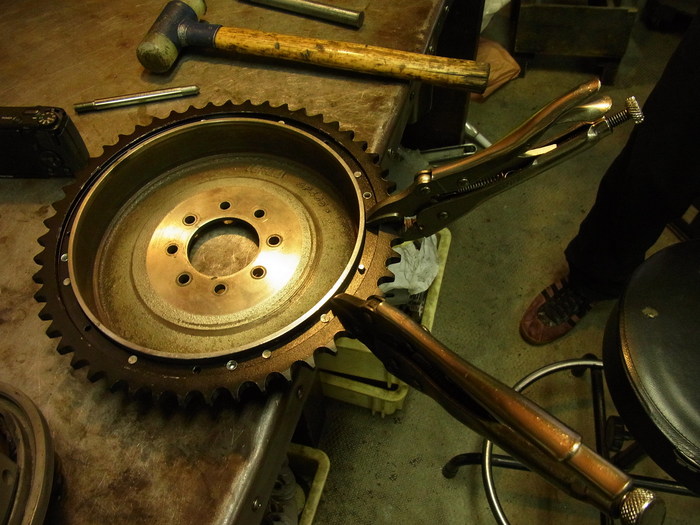

バイスプライヤーを使い、スプロケットとドラムの間に隙間が無い状態にして、リベットをカシメます。
リベットの片側を受け金にあてがい、リベッター(叩き棒)でカシメます。

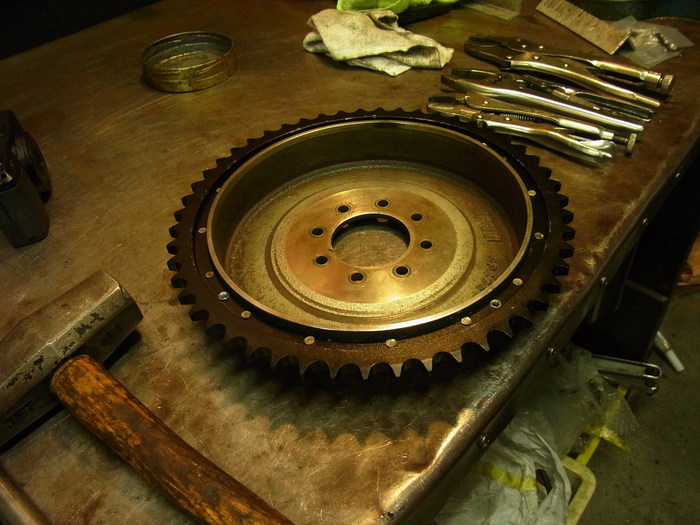

2人掛りで16本のリベットをカシメていくこの作業は大変ですが、綺麗に出来ました。
