2013年 10月 20日

1975XLH1000 クランク芯だし

今日はO山さんのアイアンスポーツ・クランク芯だし。


まずは左右フライホイールのズレを修正し問題ない程度に。

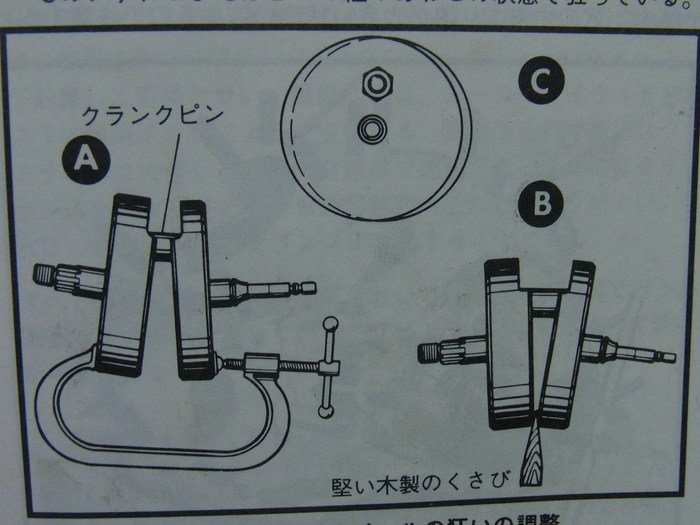

今回苦労したのが、図A・Cのフライホイールの開きっぷり。
図のように開いたフライホイールをクランプで締めこんでいっても、左右のフライホイールが均等に締まらず、片側のシャフトの振れが“0”になると、逆のシャフトの振れが大きくなります。


一旦、フライホイールを開いた状態(図A)にしておき、大きく開いているほうのフライホイールを叩き、クランクピンナットを締め付け、シャフトの振れをチェック。
これを繰り返し、どうにかタイミング側0.01mm、ドライブ側0.02mm程度の振れに。
