1939EL1000 タペットローラー

今日はW辺さんのナックルヘッド・タペットローラー交換です。

1939EL1000 タペットローラー_a0248662_11354589.jpg

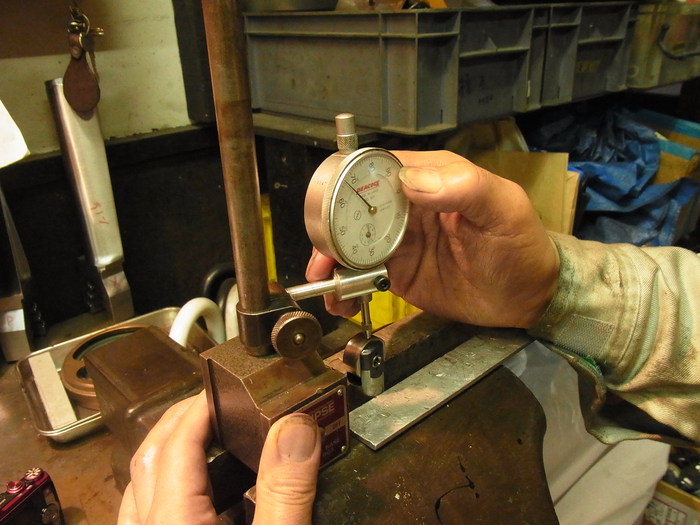

元々付いていたローラーのガタをチェック。
4本とも0.04mm以上ガタがあります。

1939EL1000 タペットローラー_a0248662_11361882.jpg

ローラーピンのカシメ部分をドリルで揉んでピンを抜きます。
ボール盤でピン中心、垂直にドリルくるようにセットアップをして、ドリルで揉みます。
ローラーピンカシメ工具にもドリル冶具が付いているのですが、使い物になりません。

1939EL1000 タペットローラー_a0248662_1136583.jpg

1939EL1000 タペットローラー_a0248662_11371877.jpg

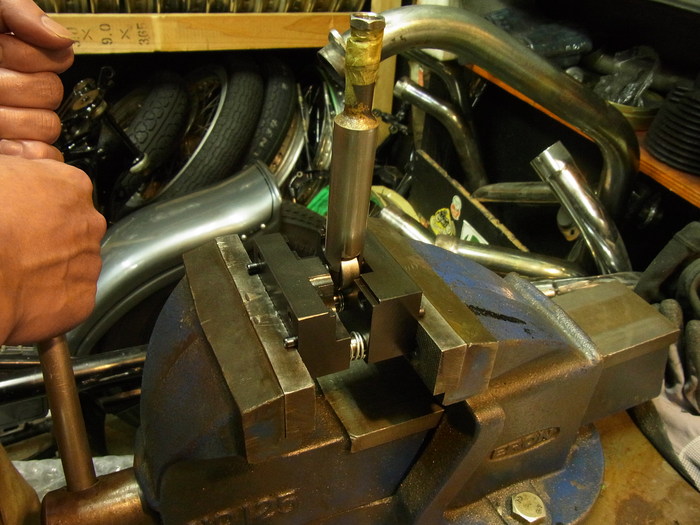

新しいローラーとピンを入れ、カシメ工具を使いピンをカシメます。
ローラーピンの両サイドのカシメ部分の距離を均一し、タペットが垂直な状態でカシメます。

1939EL1000 タペットローラー_a0248662_11373792.jpg

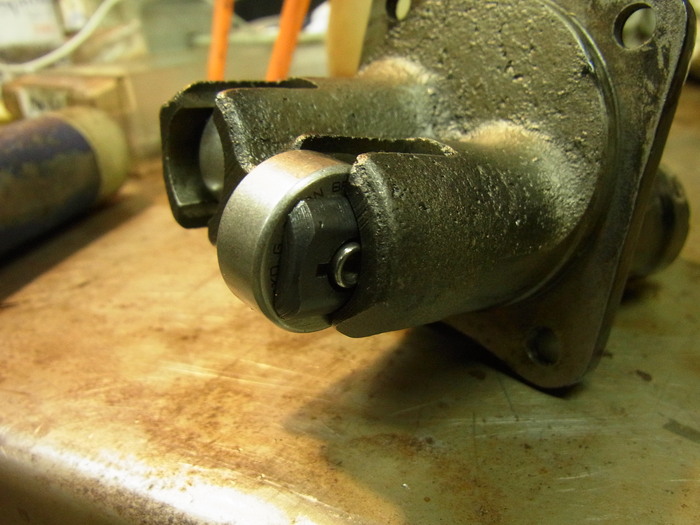

ローラーピンのカシメ部分とタペットガイド内壁の距離はギリギリです。
カシメッぷりが悪いとガイド内壁に干渉します。カシメた後チェックします。

1939EL1000 タペットローラー_a0248662_11372820.jpg

という訳で、タペットローラー完成です。
