2013年 10月 12日

1977XLCR トランスミッション2

今日はアイアンスポーツ・XLCRのトランスミッション。
まずはベアリング周りから。

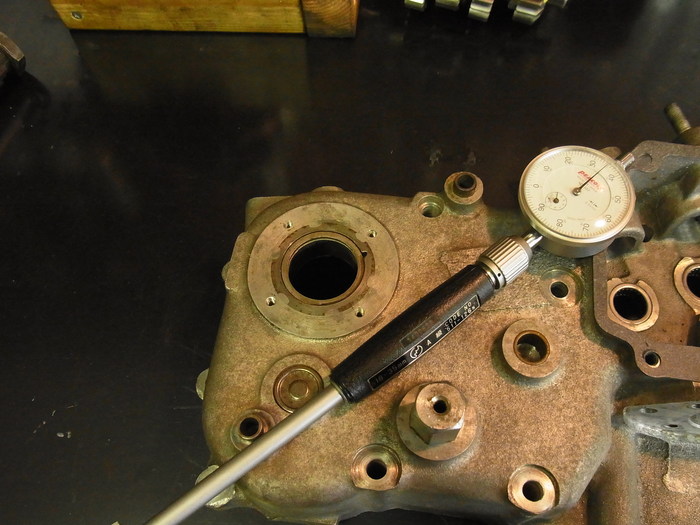

メインシャフト・スプロケット側のベアリングレース内径は33.13mm。


シャフト径は25.17mm。新品のニードルローラー径は3.964mmでクリアランス0.032mm。

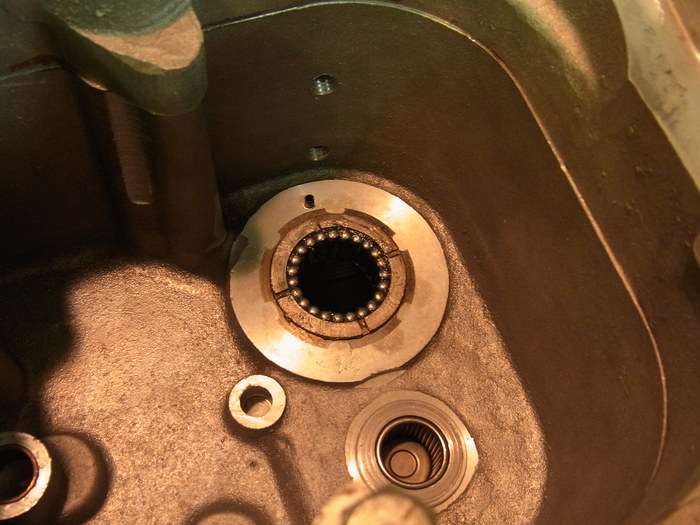

カウンターシャフトベアリングも交換。
スプロケット側のニードルベアリング(クローズドタイプ)、ケースを暖めておき、プレス機を使い圧入。



クラッチ側のニードルベアリング(オープンタイプ)も交換。

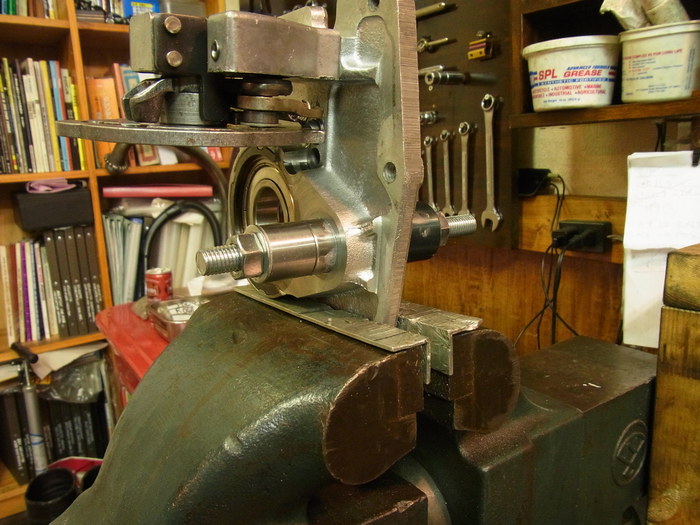

アクセスドアを暖めておき、専用工具で圧入。

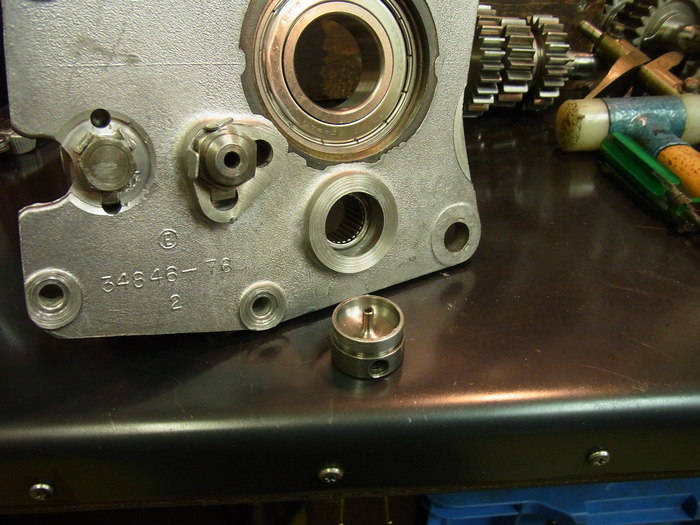

ベアリング圧入後、オイラープラグも圧入。このプラグはニードルベアリングを潤滑させるためのもので、穴を上に向けて付けます。

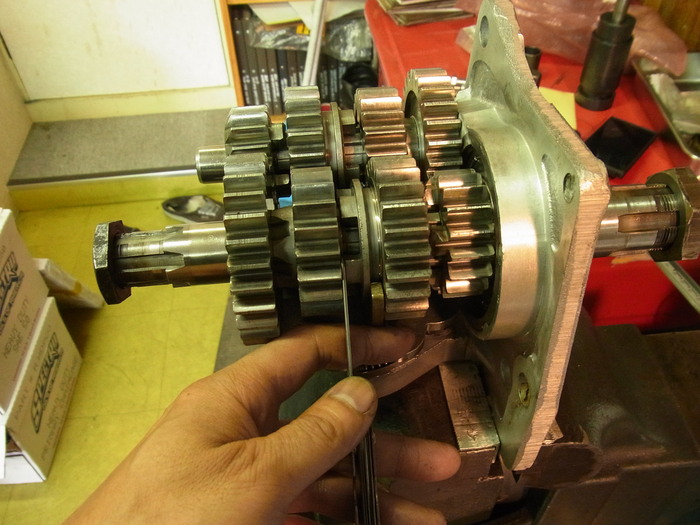

アクセスドアにギアを仮組みし、ドッグギアの位置合わせをします。


メインシャフトはトップギアと2ndギア、2ndギアと3edギアの間。(2ndがスライダーギア)
カウンターシャフトは1stギアと3edギア、2ndギアと3edギアの間を測ります。(3edがスライダーギア)

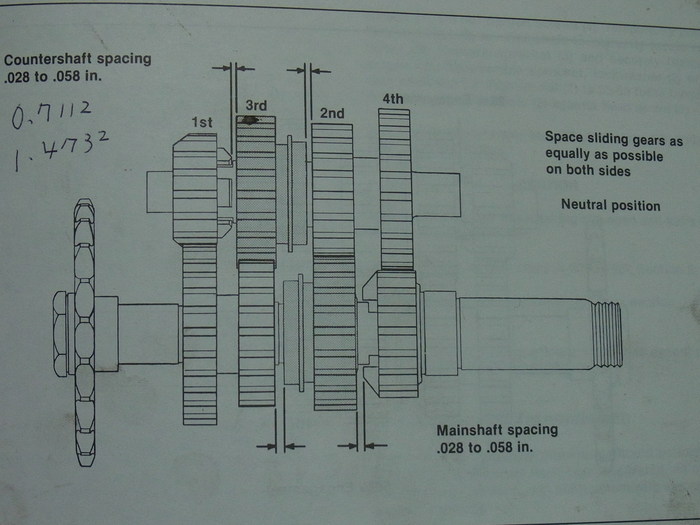

1970-1978年はマニュアル上 メインシャフト1.09mm~2.1mm
                     カウンターシャフト0.96mm~1.47mm
このクリアランスで左右の隙間が均等であれば良いです。
もちろん実際にシフトチェンジし、それぞれのドッグギアのはまりっぷりをチェックします。

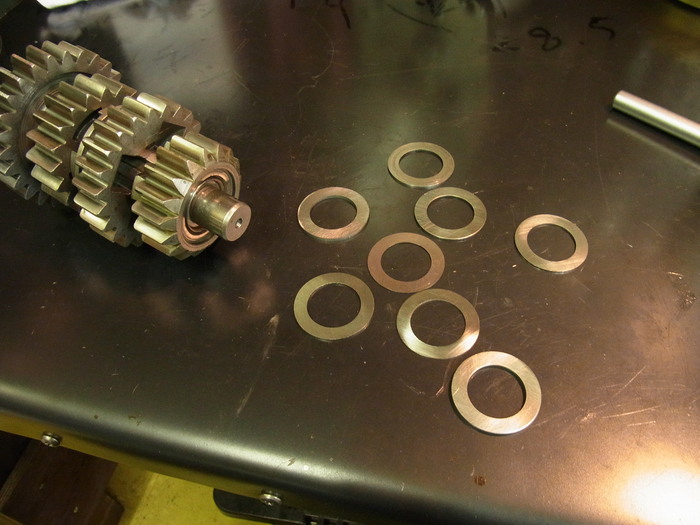

スライダーギア(ドッグギア)の位置合わせが終わったら、メイインシャフト、カウンターシャフトそれぞれのスラスト調整をします。(エンドプレイ)

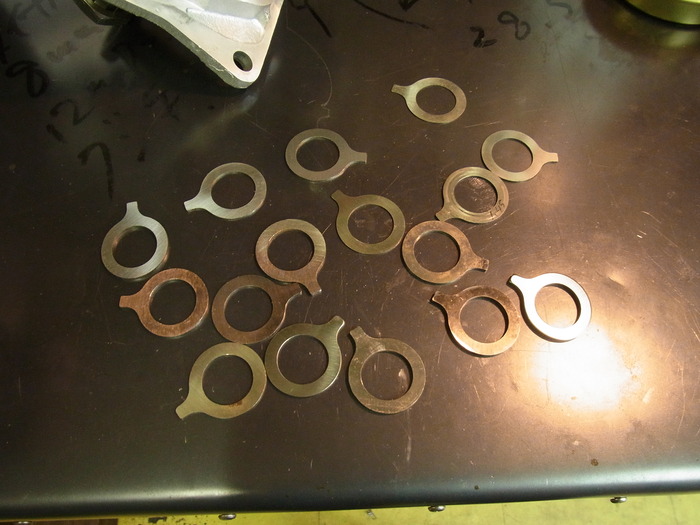

シム無しで仮組みし、必要な厚みのシムを選択します。


メイン、カウンターそれぞれ0.1mm程度のスラスト量にしました。
