1965XLCH900 クランクケース3

F井さんのアイアンスポーツのクランクケース。
以前もお伝えしましたが、Rシリンダーヘッド下のクランクケースボルトの雌ネジ側(タイミングサイドケース)は肉が薄く、クラックが入ってました。ここは60年代以前のアイアンの泣き所ですね。



溶接でクラックを埋め、ケースの薄い部分も肉盛り。



オイルストーンを使い面だしををし、ヘリサートします。

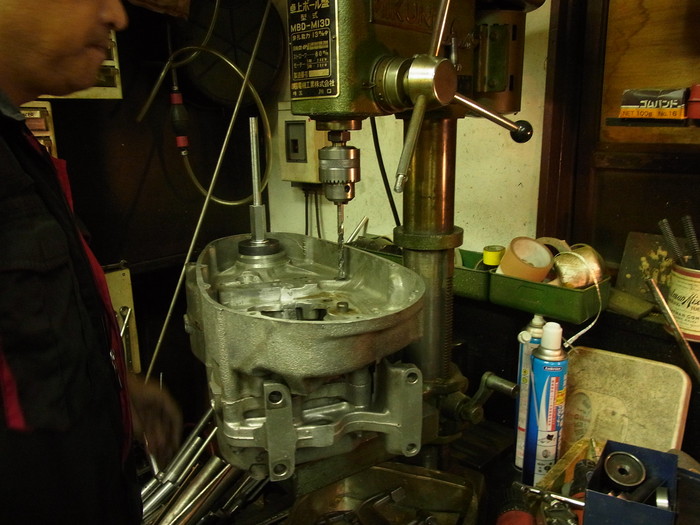

左右のクランクケースを合わしドライブ側クランクケースのボルト穴を冶具変わりにして、タイミング側雌ネジの下穴位置を決めます。


ドライブ側クランクケースのボルト穴径8.1mmのドリルで位置決めし、


ドライブ側クランクケースを外し、5/16”-18山のヘリサートタップ下穴径8.4mmのドリルで下穴を開けます。

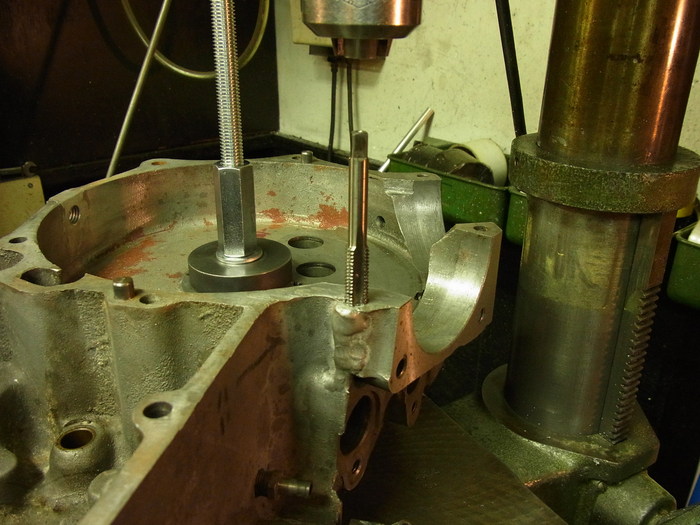

同じセットアップのまま、タップを立てます。


クラックの残りも無さそう。

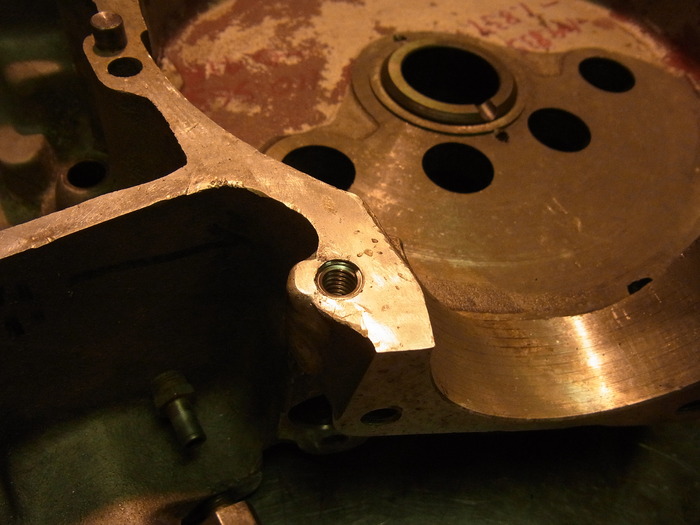

ヘリサートコイルを入れ、やっとクランクケースの加工が終わりました。
これで本編に入れます。
