2013年 10月 05日

1977XLCR スプロケットシャフトベアリング&エンドプレイ

クランク芯だしが終わったアイアンスポーツ・XLCR
スプロケットシャフトベアリングを組みます。

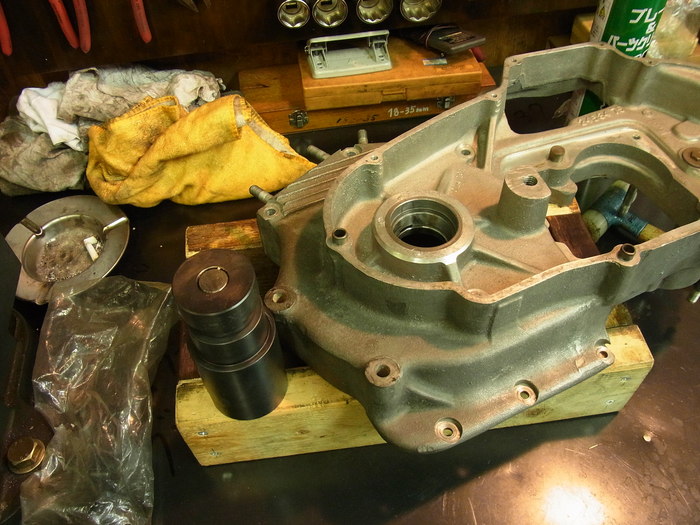

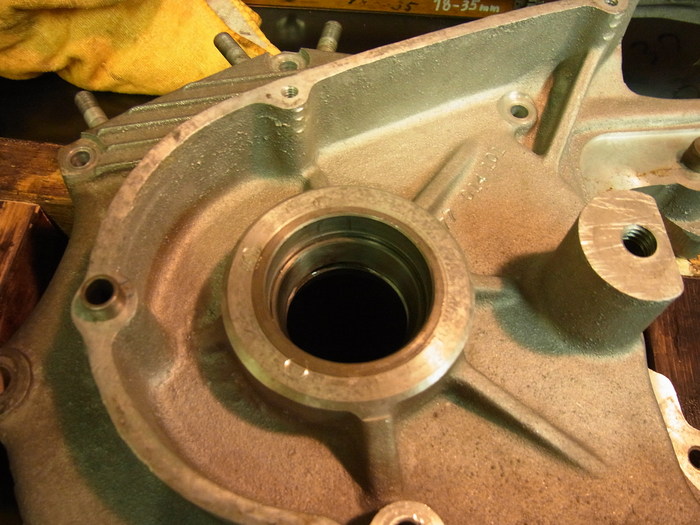

まずは、「薄いテーパーベアリングレースが真っ直ぐ入るプレス工具」を使い内側、外側のベアリングレースを圧入。

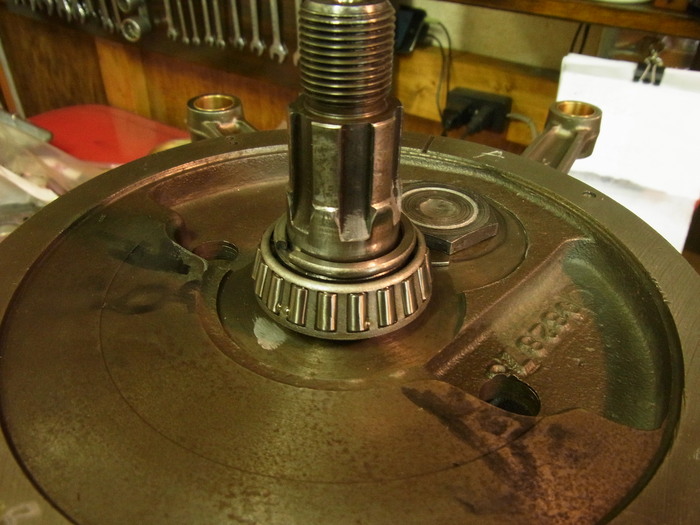

クランクのスプロケットシャフトにテーパーベアリング(内側)を圧入。

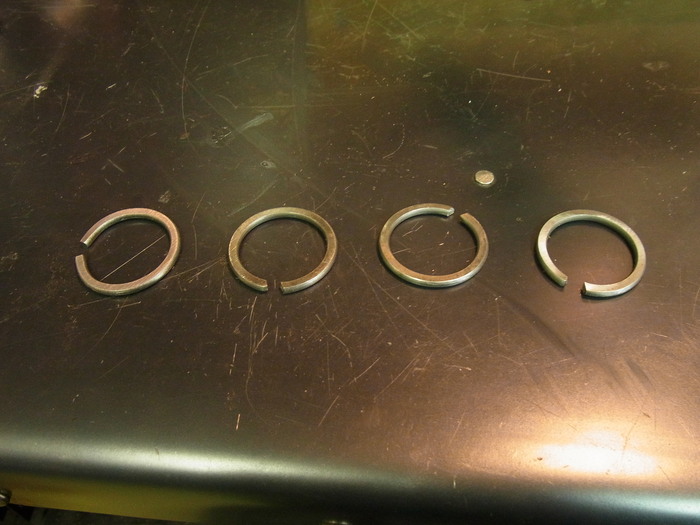

スプロケットシャフトベアリングのエンドプレイはC型のシムの厚みを変え調整。


シムは.002”(0.05mm)刻みであります。

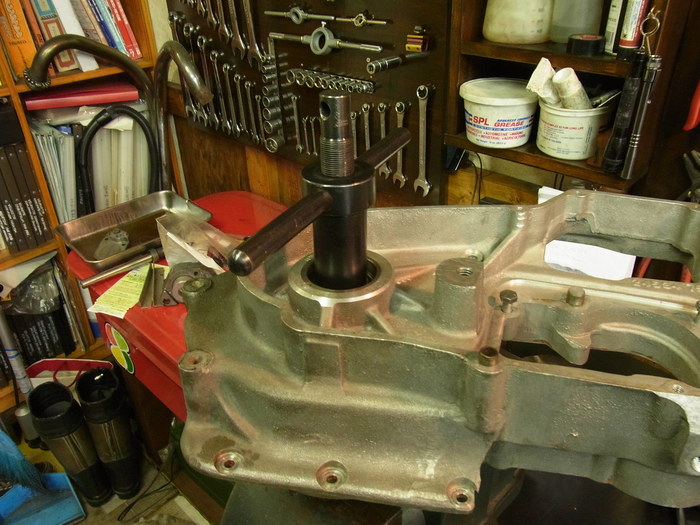

ドライブ側のケースをはめ、外側のテーパーベアリングを圧入。


エンドプレイ(スラスト量)0.05mmにしました。
マニュアル上 0.025mm~0.177mm。

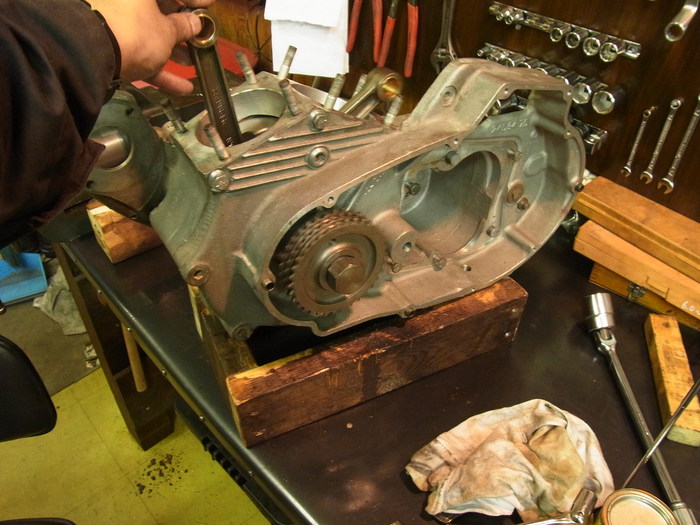

タイミング側クランクケースの内側にフライホイールのスリ跡(以前の傷)があったので、フライホイールに光明丹を塗り、クランクケースを仮組みしクランキングし回りっぷりをチェック。

異音、何処かが引っ掛かる感じも無く良い回りです。
