2013年 09月 30日

1975XLH1000 バルブスプリング

バルブシートカット、擦り合わせが終わったO山さんのアイアンスポーツ。
バルブスプリングを取り付けます。


まずはインナースプリングだけを取り付け、両シリンダーのインテーク、エキゾーストそれぞれのアウタースプリング取り付け長を計測。


両シリンダーヘッドのインテーク同士、エキゾスート同士の取り付け長をシムで調整。

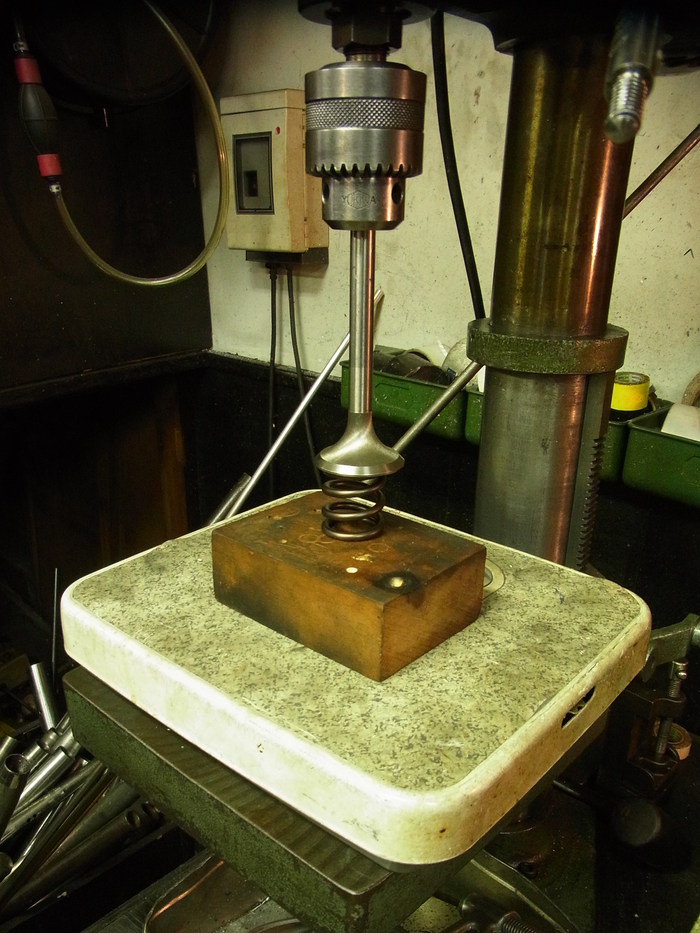

アウタースプリングを取り付け長の距離まで圧縮しスプリング圧を計測し、同じ圧力のものを選出し使います。

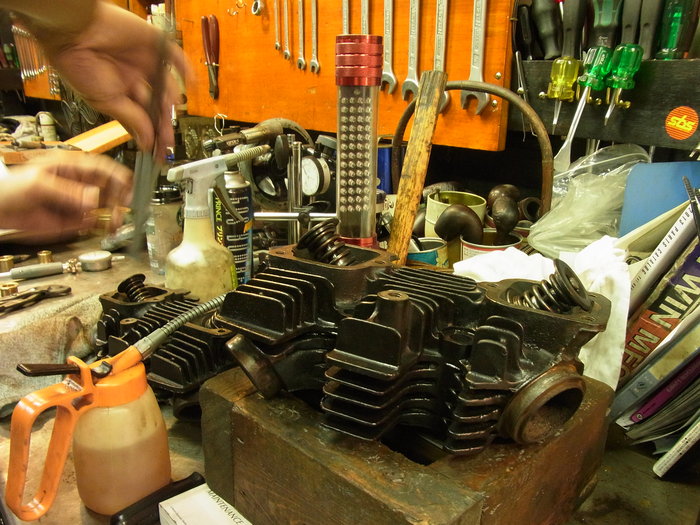

フラックスホーンでガイドをホーンイングし、選出したバルブスプリングを取り付け。

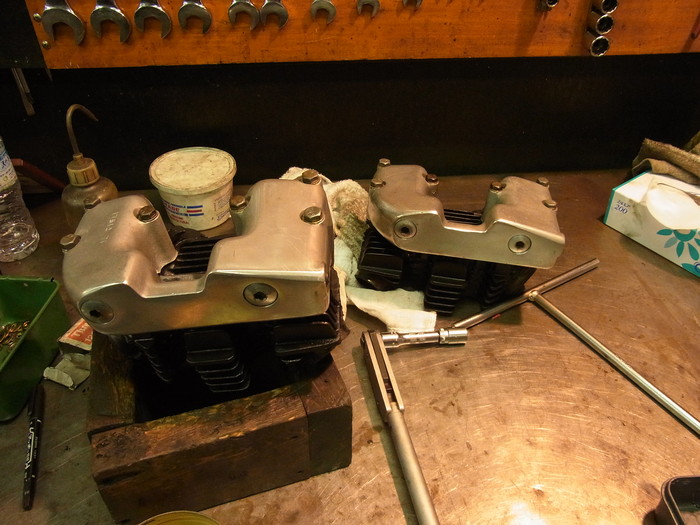

ロッカーカバーを締め付けトルク27N.mで締め付け。ヘッド完成です。




祝! 入賞

LOC第三戦に出場したU氏。
遂にクラス入賞を果たしてくれました。しかもLAPタイムでは一番速かったらしいのですよ。
まさかの、イヤイヤこれぞ実力。本領発揮です。
ワタクシは応援に行けなかったので、レースの模様は誰かがブログアップしてくれるでしょう。
という訳でレース前夜祭の模様をどうぞ。


熊本からトラビスサイクルズの栗崎君も応援に駆けつけ大盛り上がりの前夜祭でした。
