1977XLCR ブレーキ&ホイール回り

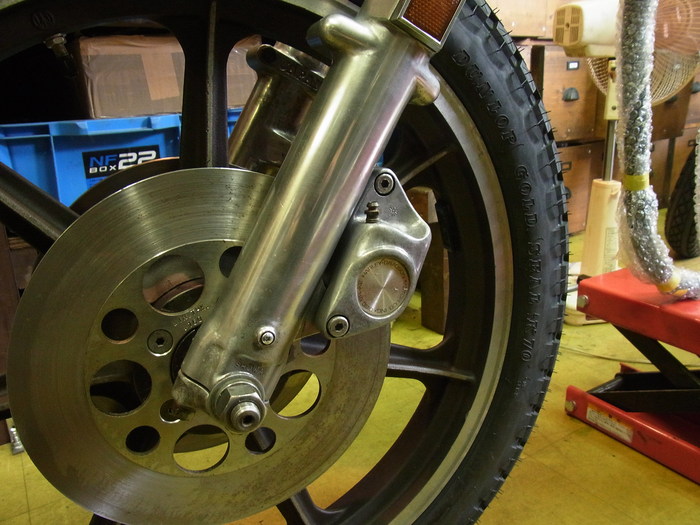

今日はアイアンスポーツXLCRのブレーキ回り

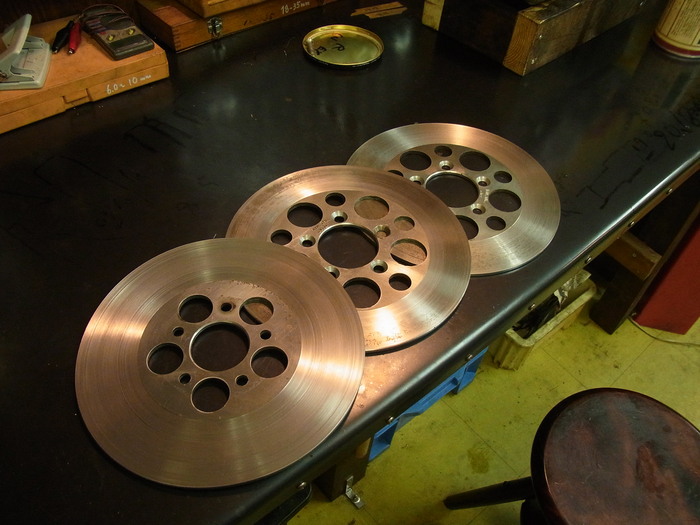

錆が酷かったブレーキローターを冶具を作り削って見ます。

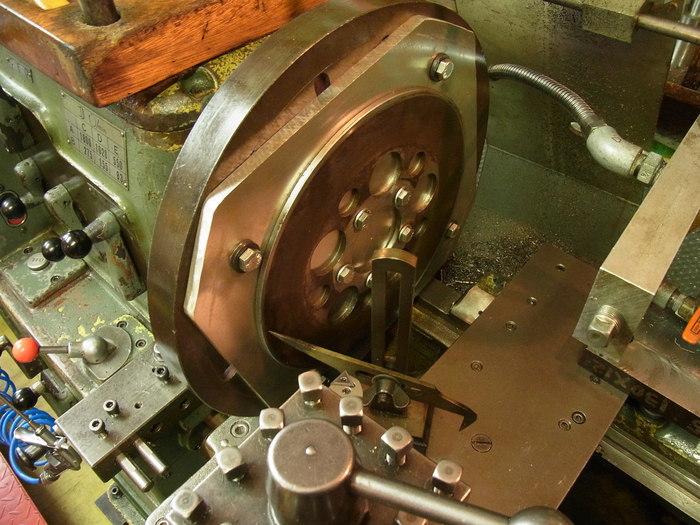

旋盤に面板、冶具、ローターをセットアップし、低回転で切削。


時間がかかった割には、最高の仕上がりって訳には行きませんでした・・・。
ともあれ一旦コイツを使ってみます。

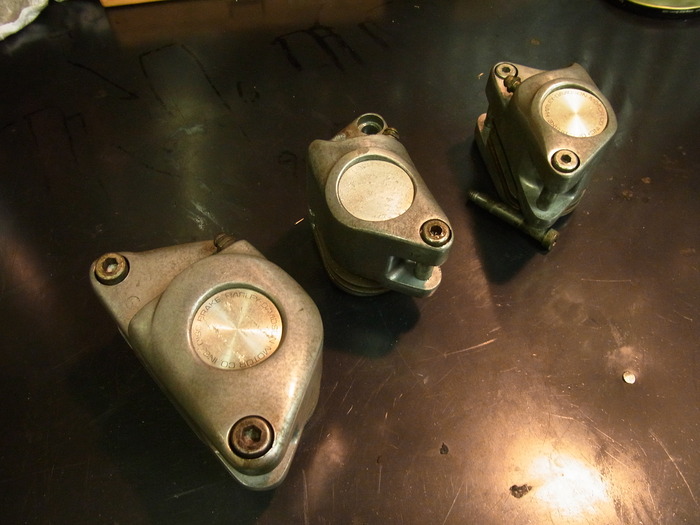

キャリパーも分解・清掃。

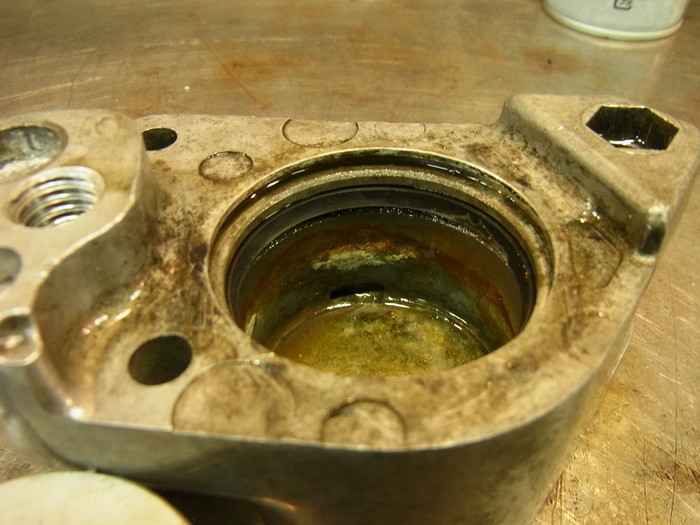

10年間寝かしていただけあってピストン固着ぎみ。

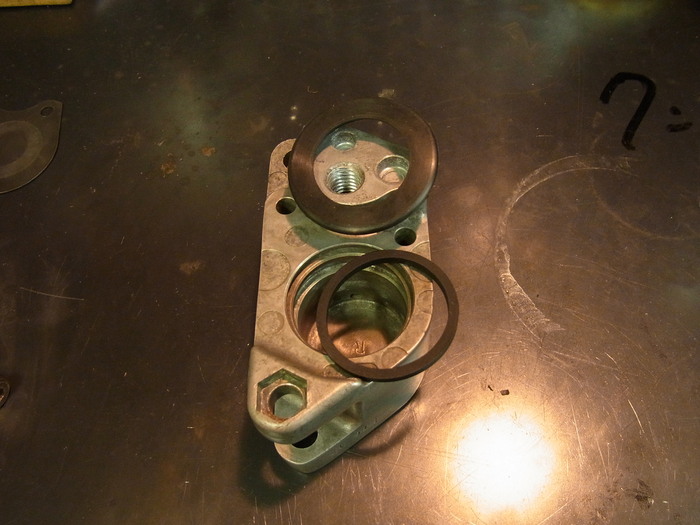

特にリア側は酷く、簡易的なプーラーを作り分解。

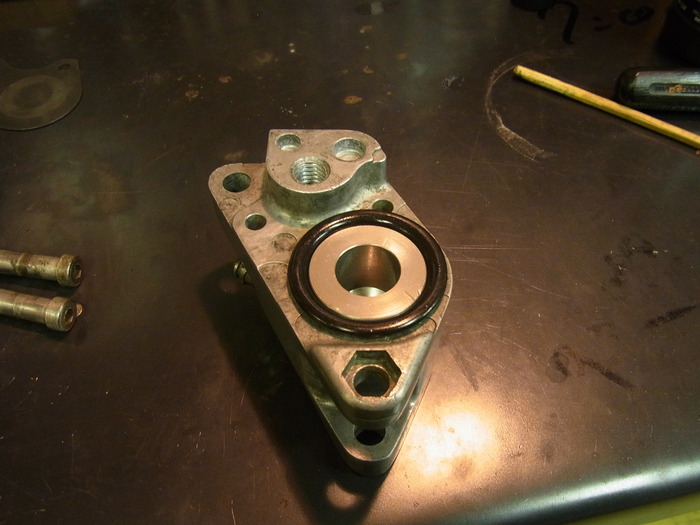

清掃し組んでいきます。
シール交換し、

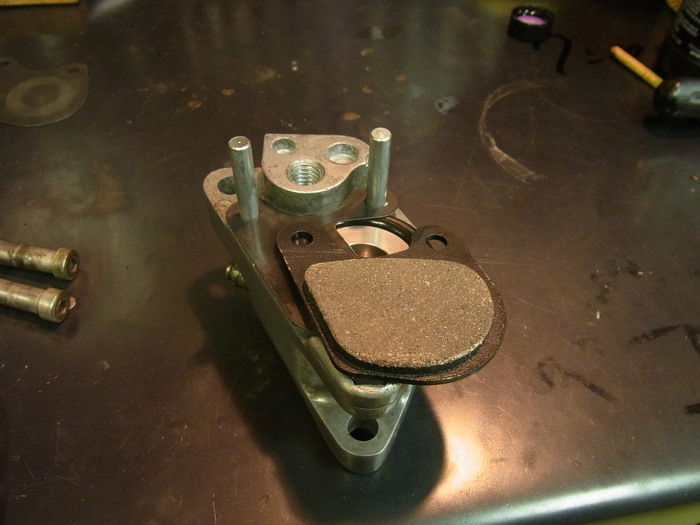

ブレーキパッド、錆が酷かったパッドピンも交換。

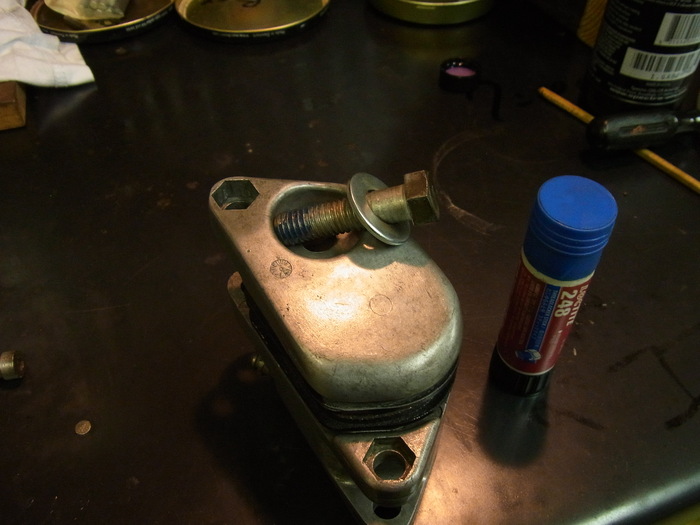

キャリパーボルトにロックタイトをつけ締め付けトルク60N.mで締め付け。



コチラはリアアクスルシャフトのカラー。

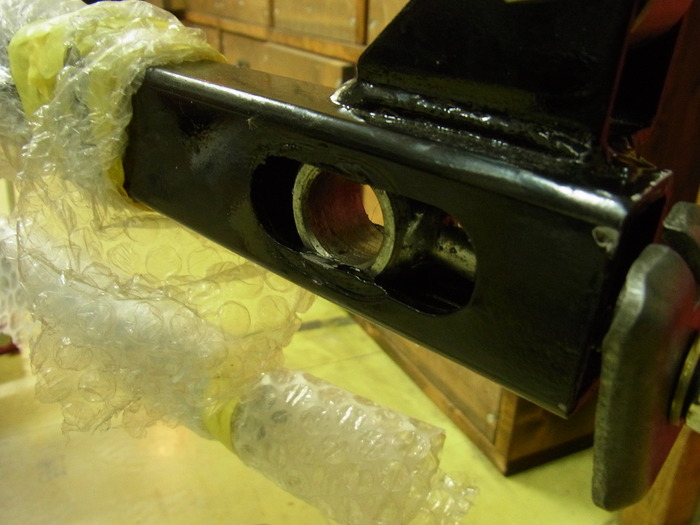

角型のスイングアームの場合、純正のカラーだと幅が狭すぎて、スイングアームを潰してしまい、リアアクスルアジャスターが動かなくなってしまいます。

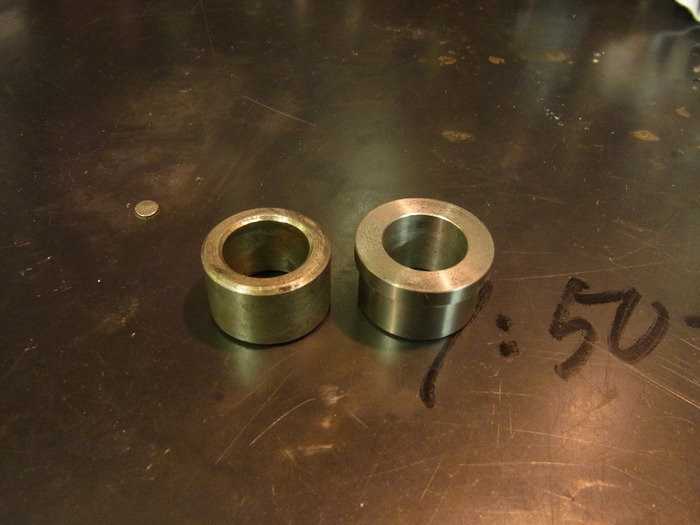

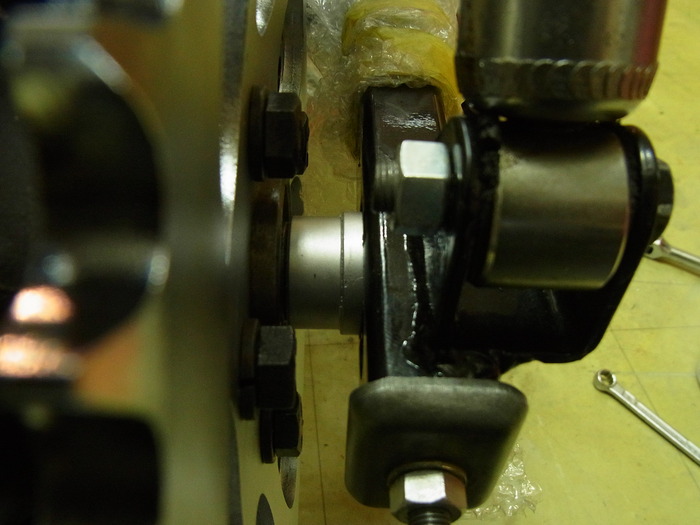

スイングアームとのあたり面が広いカラーを製作。(写真左)


こんな感じです。




TRIUMPH SD





今日は、パーツ単品製作依頼で東京大田区にある白田工機さんへ。

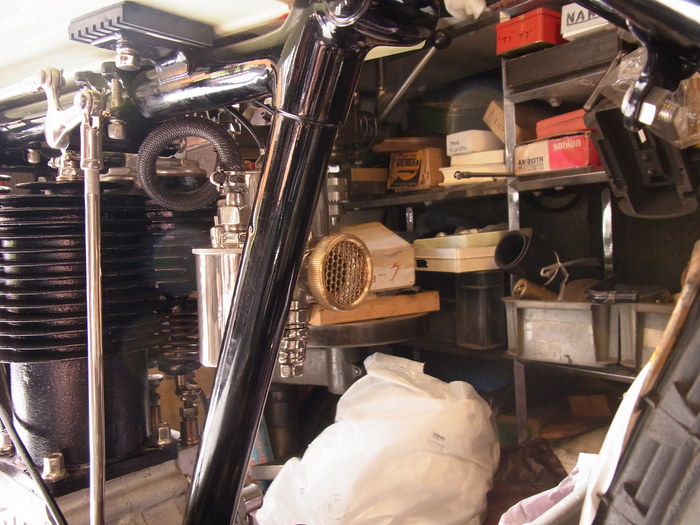

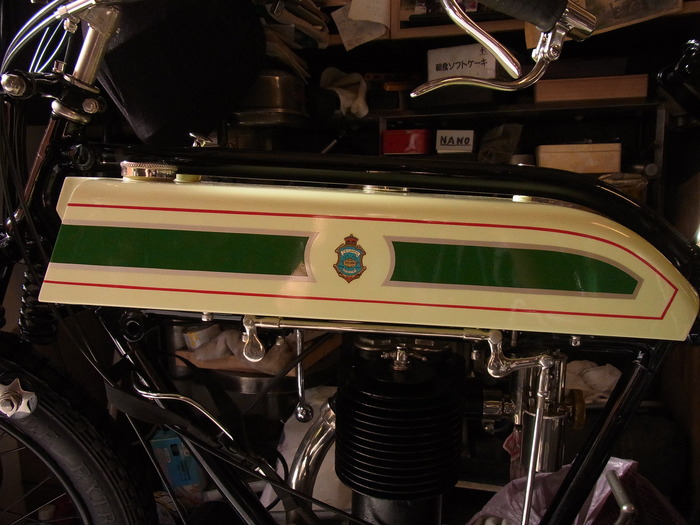

エンジンがかかったと噂には聞いていましたが、大分出来あがっています。
ドラムハブ、レバー、アミファンネルなどなど、無垢材から削りだしたそうです。
イヤイヤ素晴らしい仕上がりです。
