1975XLH1000 スモールエンドブッシュ

塗装作業も一段落したO山さんのアイアンスポーツ。
今日から本編、コンロッド・スモールエンドブッシュ交換です。

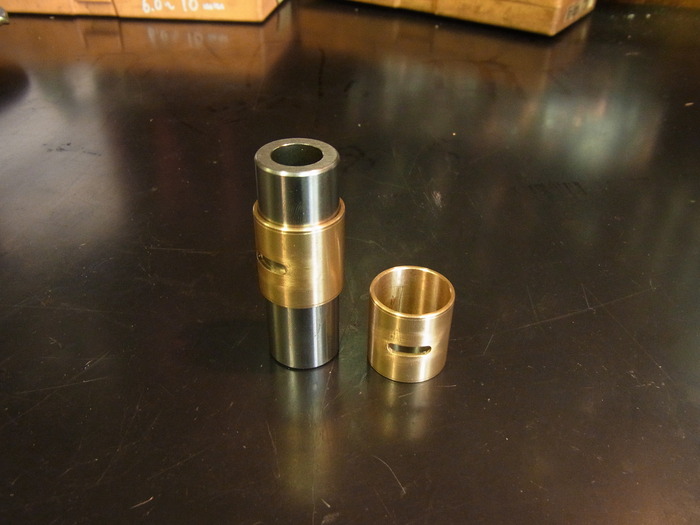

使うブッシュはJIMS製のもの。このブッシュの内径はピストンピン外径より0.2mm以上小さく作られています。
そのままコンロッドに圧入後リーマー作業が困難なので、先に内径拡大をしておきます。

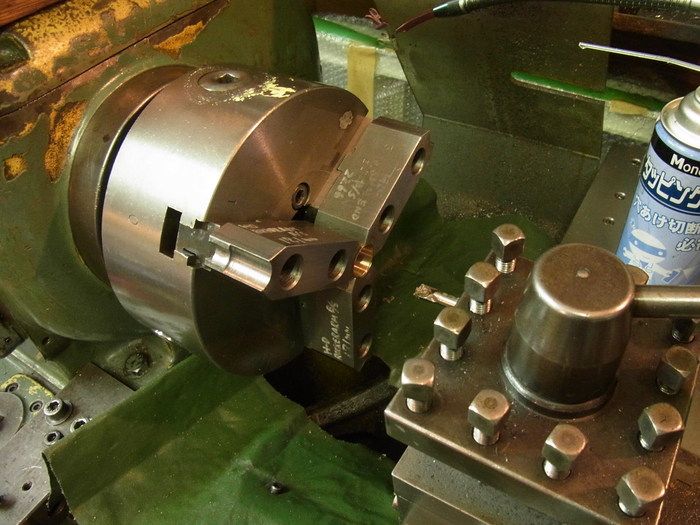

専用の生爪で銜え、旋盤で拡大。ピストンピンが少々渋く入るぐらいにしておきます。


オイル穴の位置決めをしておき、SSTで圧入。



圧入後、嵌め代分縮んだ内径を専用リーマーで拡大。
垂直にリーマーが通るように、ボール盤にセットアップ位置決めをしてから、ハンドリーミング。


ホーニングして完成。
