2013年 09月 18日

1976FX1200 シリンダー・シリンダーヘッド組み付け

どんどん進んでしまいレポートが追いつかない、H本さんのショベルヘッド。
後追いながらも腰上組みつけネタです。

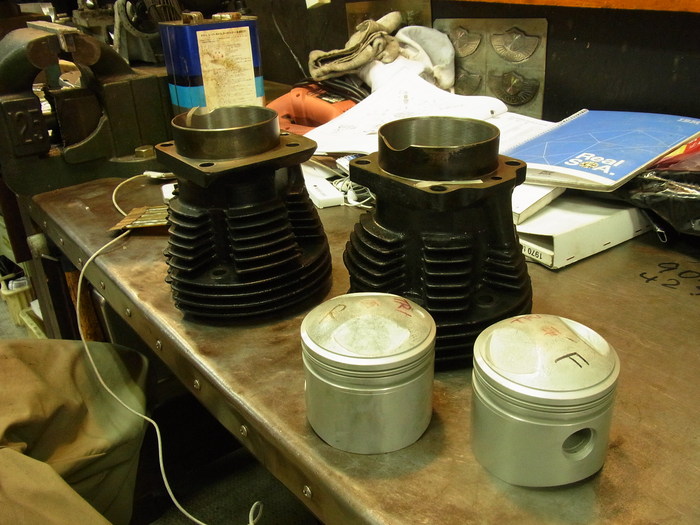

アールテックエンジニアリングさんでダミーヘッド取り付けボーリングしたシリンダー。

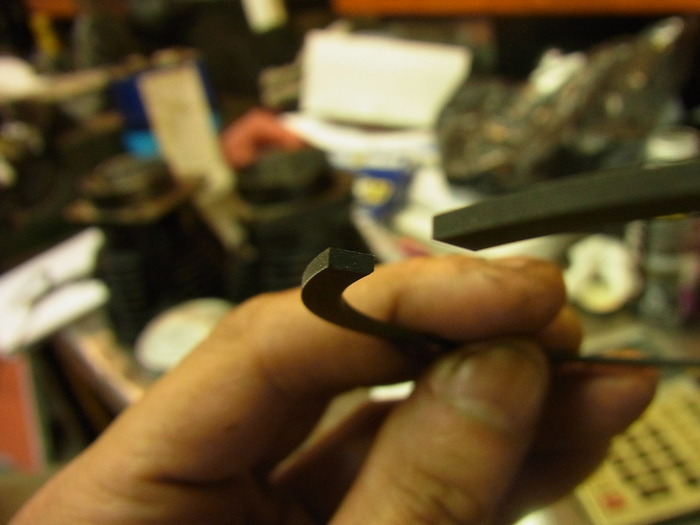

1st、2ndリングの上下を確認し、ピストンリングギャップ・クリアランスを確認。

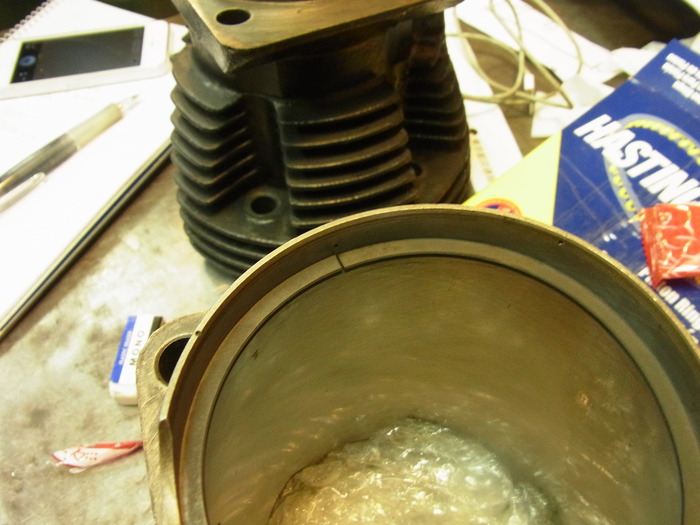

リングギャップ実測  1st 0.4mm
2nd 0.3mm

リングクリアランス  1st&2nd 0.07mm

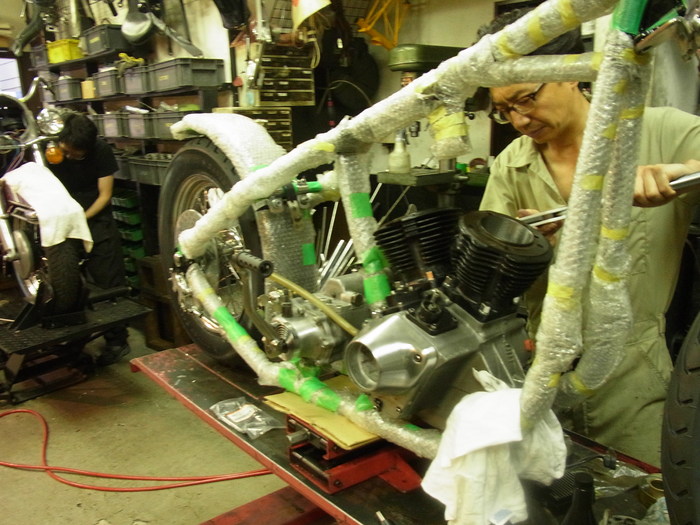

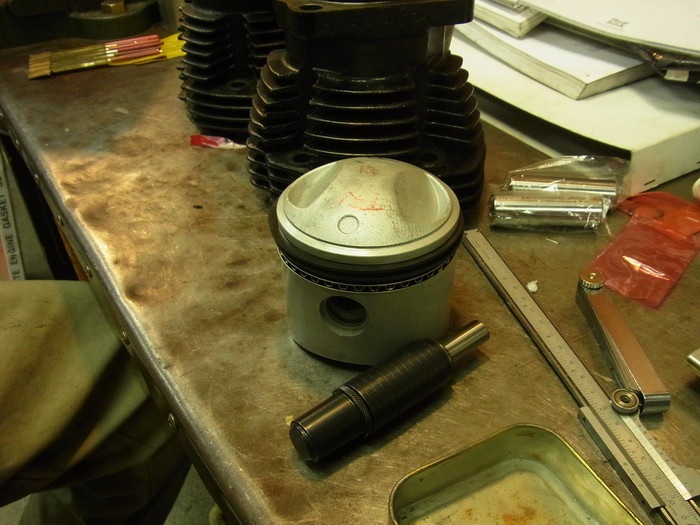

ピストン・シリンダーを取り付け、締め付けトルク50N.mでベースナット締め付け。

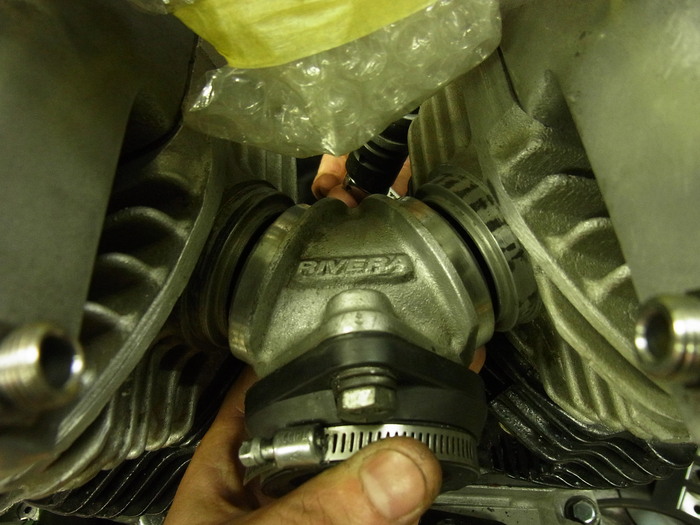

インテークマニホールドの角度を合わし(約60度)シリンダーヘッドを載せ、シリンダーヘッドボルトを締め付けトルク80N.mで締め付け。
