2013年 09月 07日

1977XLCR トランスミッション

今日はアイアンスポーツ、XLCRのトランスミッション組み立て。

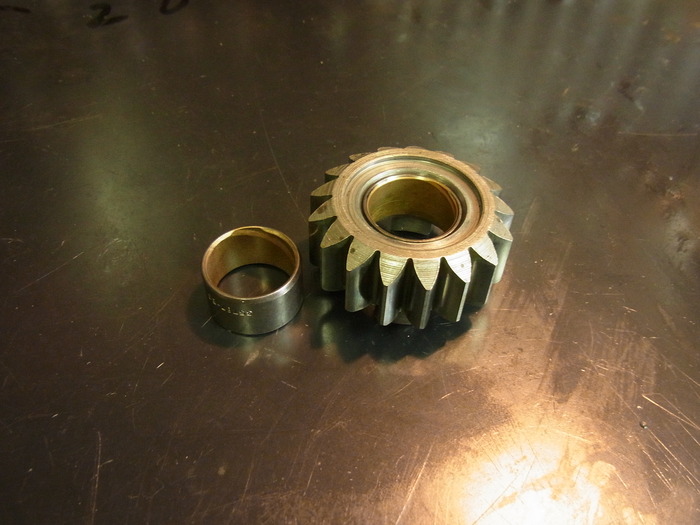

まずはカウンターシャフト1stギアのブッシュ交換。

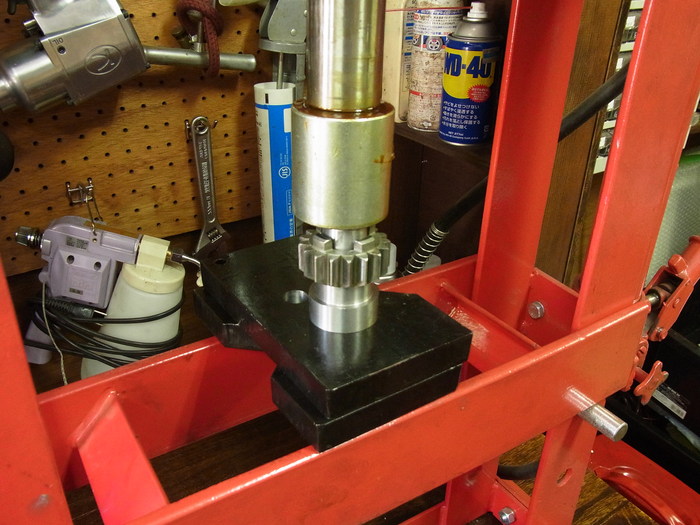

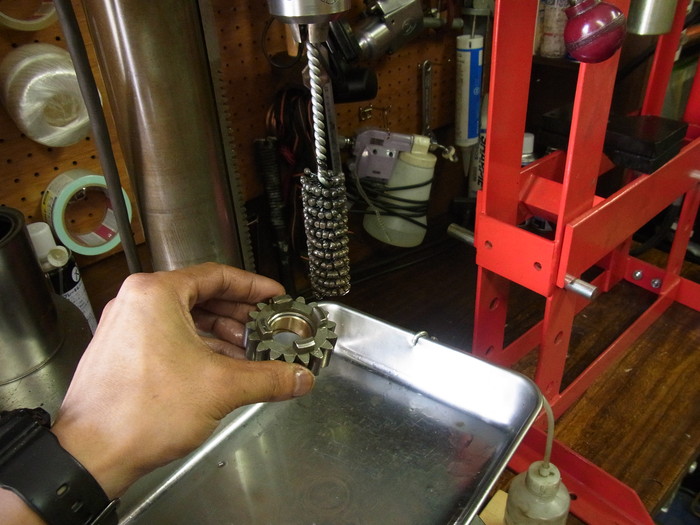

圧入後、リーマーを通しホーニング。


出来上がり。

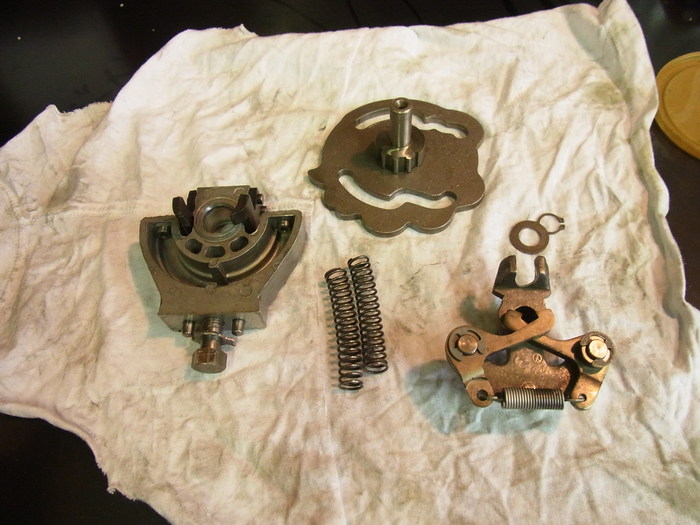

シフター組み立て。

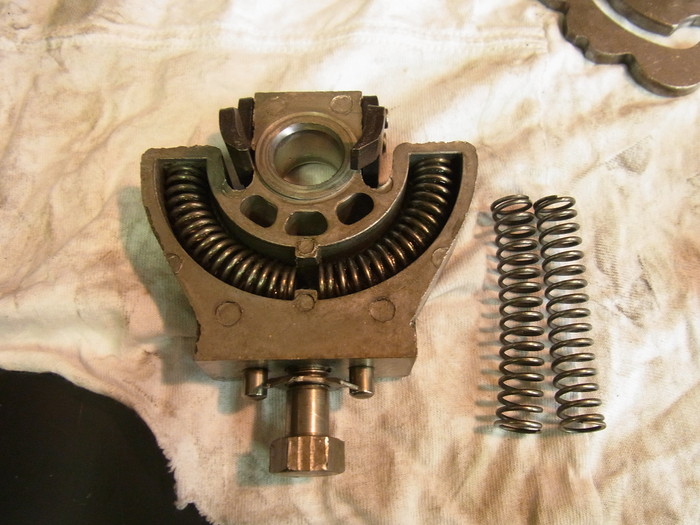

曲がり折れてしまっていることが多いシフターパウルスプリングは交換。

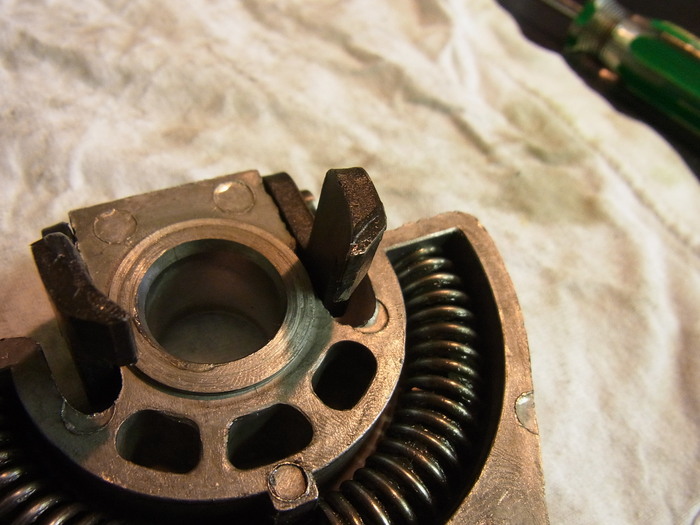

パウルリフターアームの減りっぷりもチェック。
コイツは問題なし。

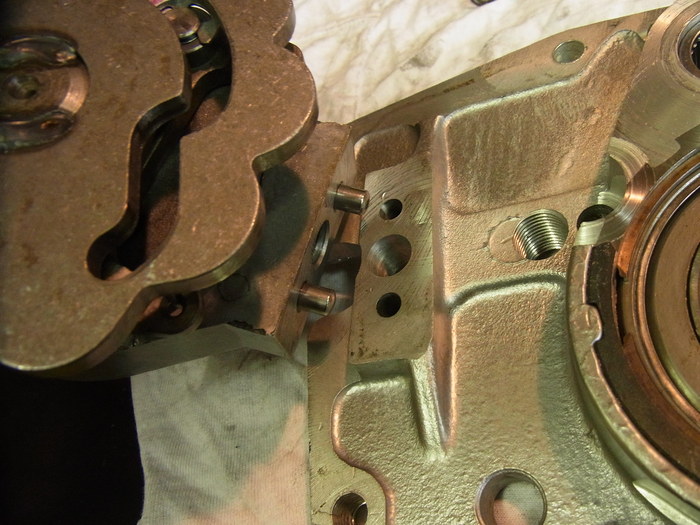

パウルキャリアーとトラップドアのマウント部分のダウエルピンのガタもチェック。
ここにガタがあり、パウルキャリアーが動いてしまし、ギア抜け原因になったことがありました。


もちろんベアリングも交換。

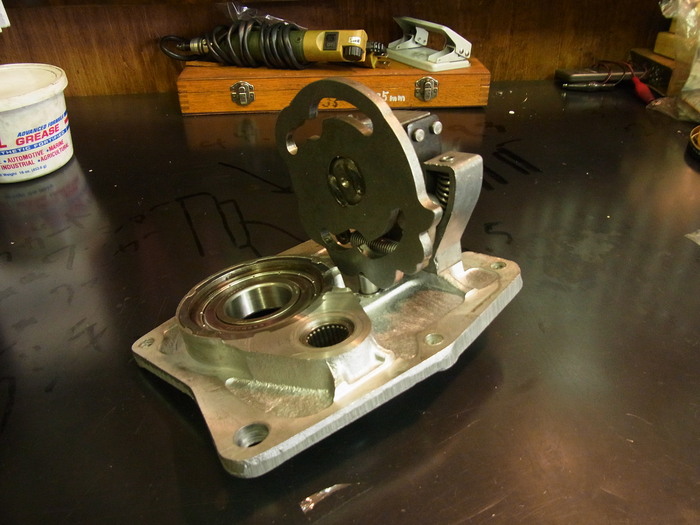

シフター回り完成。

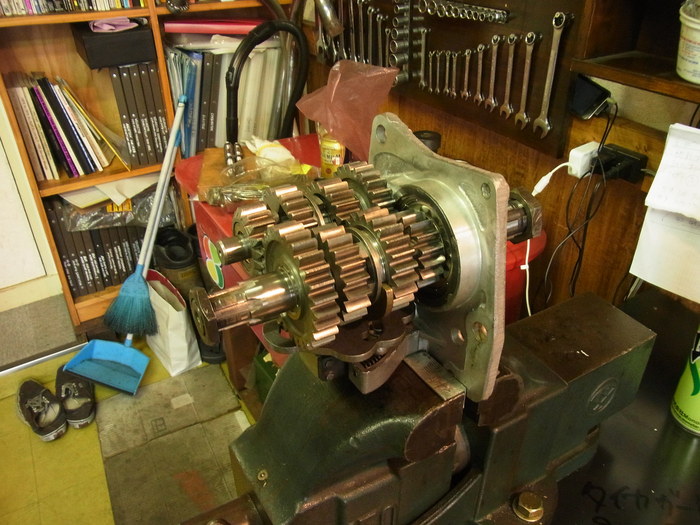

カウンターシャフトギア、メインシャフトギアを仮組みし、この後シフター位置、スラストの調整です。
