1977XLCR ホイール

今日はアイアンスポーツ・XLCRのホイール回り。

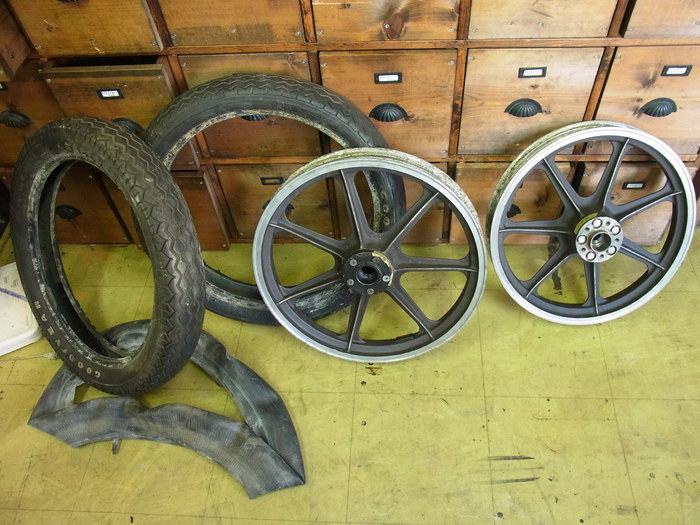

タイヤを外し白錆を除去。グッドイヤー・イーグルATとはお別れ。

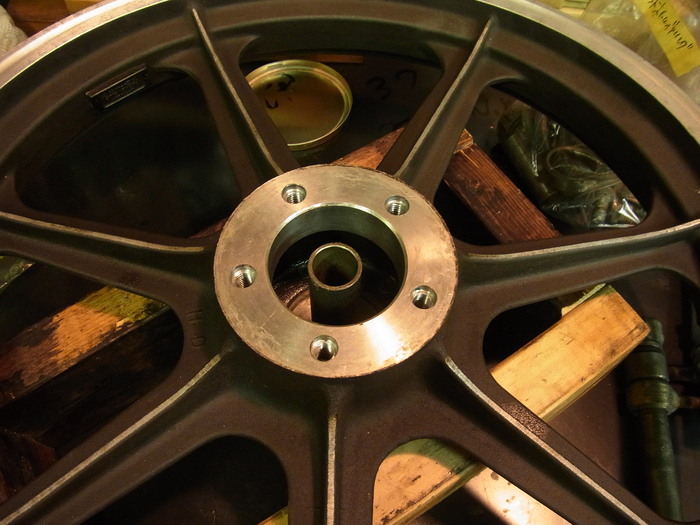

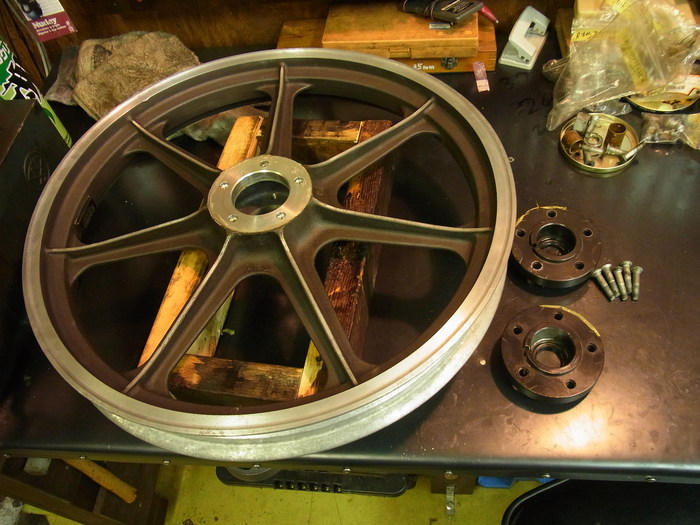

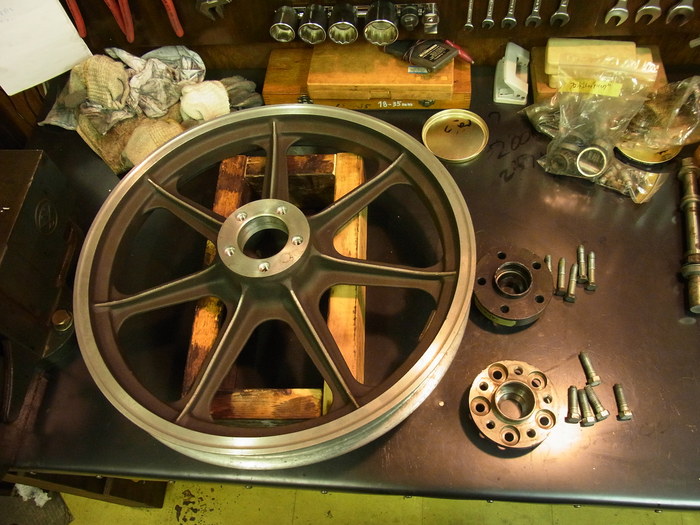

XLCRに使われているキャストホイールは、ベアリングハウジング部分がホイールと分かれる珍しい仕組み。
左右のベアリングセンター出るのかしら・・・。


軸受けはテーパーベアリング。

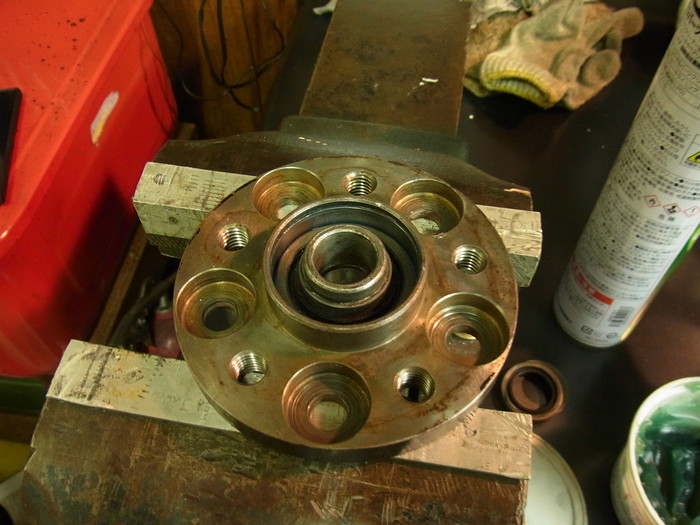

まずベアリングハウジングにレースを圧入。


グリスニップルなどは付いていないので、グリスをたっぷり塗っておきます。

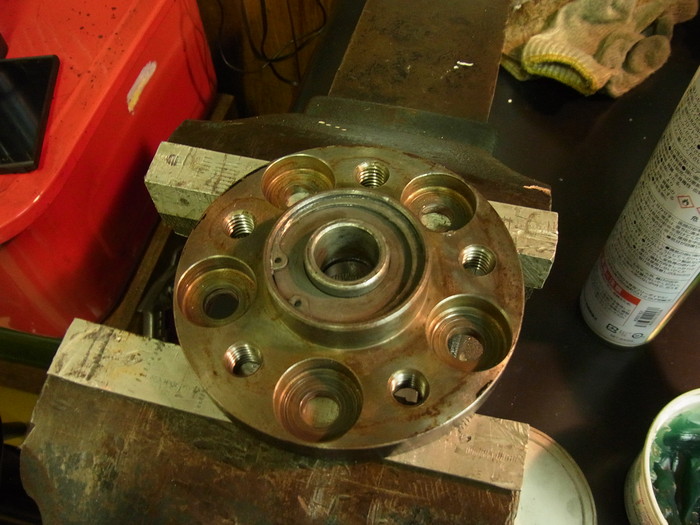

シール、スペーサーをいれ、スペーサーワッシャーを付けリテーニングリングで止めます。
(ちなみにコチラはリアホイールのスプロケット側)

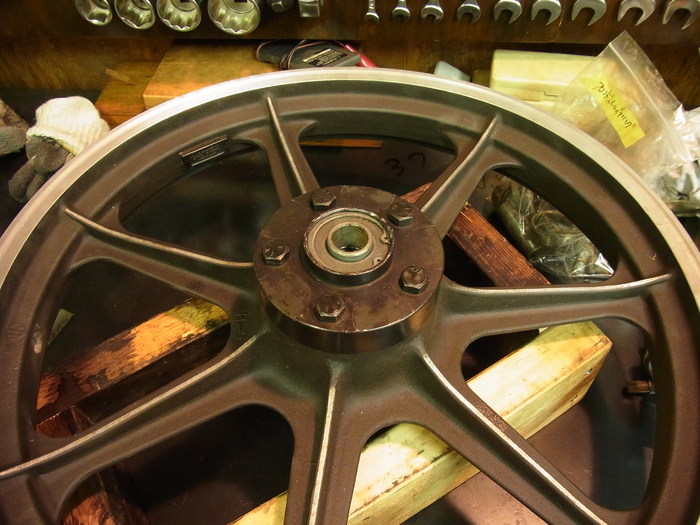

でブレーキローター側。

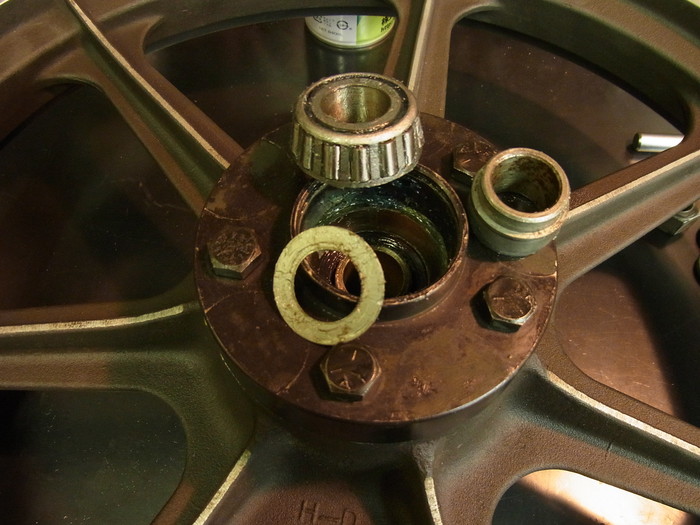

まずディスタンスカラーを入れます。


同じくベアリング、スペーサー、ワッシャー、リングをつけます。
この時はまだシールを付けません。

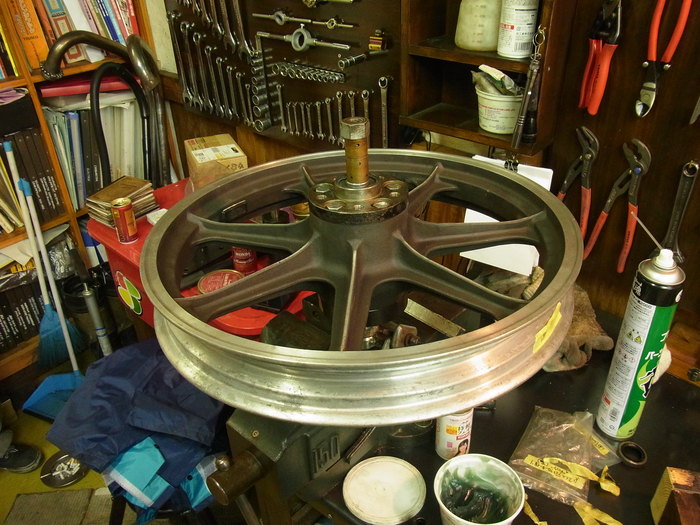

シャフトを組み、テーパーベアリングに与圧をかけた状態にし、ホイールのガタ、回りっぷりをチェック。
・・・動きが渋い。
ディスタンスカラーの長さが短いです。
逆にガタがでた場合、カラーが長すぎってことになります。


カラーとベアリングの間に0.3mmのシムを入れ調整。


ガタ無くスムーズに回るようになりました。
(問題が無くなったところで片側のシールを付けます。シールは圧入してしまうと、壊さないと取れなくなるので、ベアリングのガタをチェックした後につけましょう)


フロントも同様に進めて行きます。



フロント側はスピードメーターギアがスペーサー代わりになります。

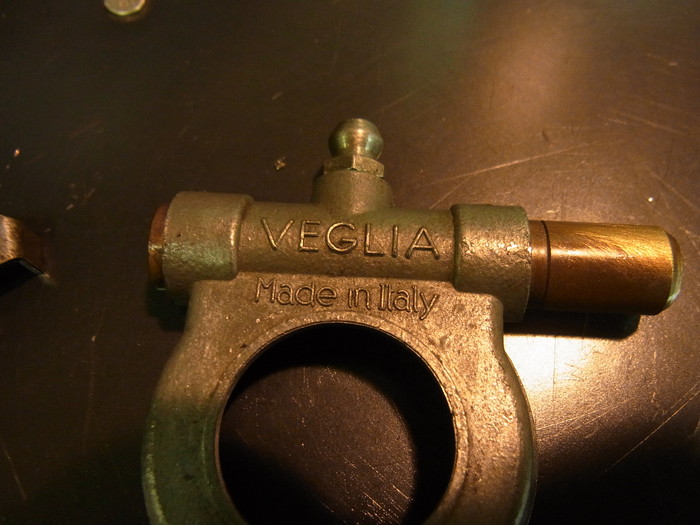

社外のものと違い、純正採用されていたVEGLIA製のスピードメーターギアは分解分解清掃出来るし、グリスニップルも付いているので良いですね。


仮組みし回りをチェック。問題無しです。

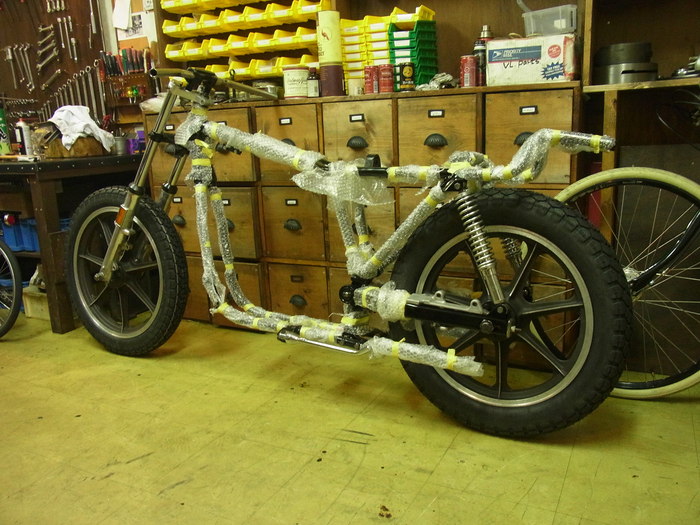

と言う訳で完成。
段々と形になってきました。
