2013年 08月 15日

盆休み、なんやかんやと2

今日はK田君の事故アイアン修理。

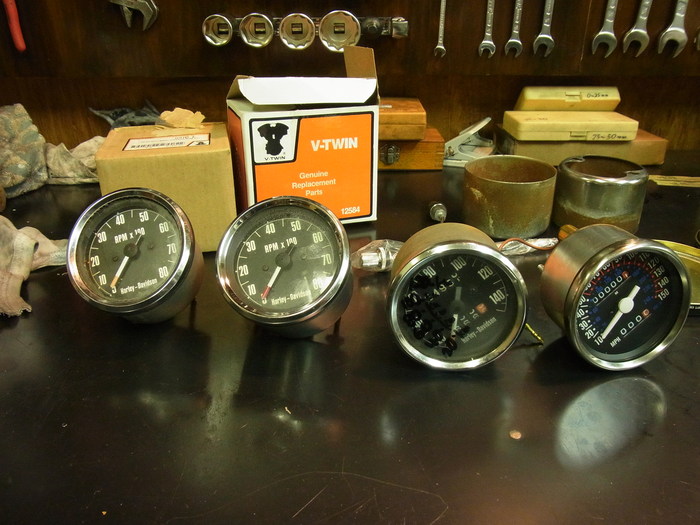

壊れてしまっているメーターはリプロ品に交換。
タコメーターは何故か純正採用されていたVEGLIA製が来ました。

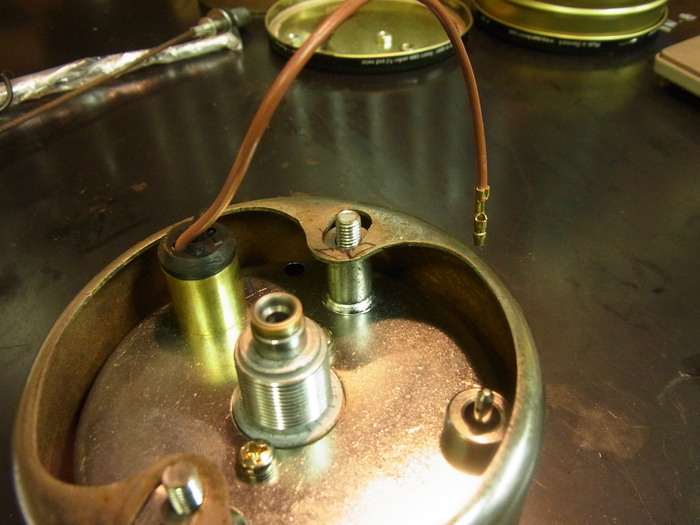

ネジの締めすぎで、曲がってしまっていることが多い、メーターマウントカップ取り付け部分には曲がらないように。カラー製作。


今回使うキャブレーターは高年式のケイヒンバタフライ。

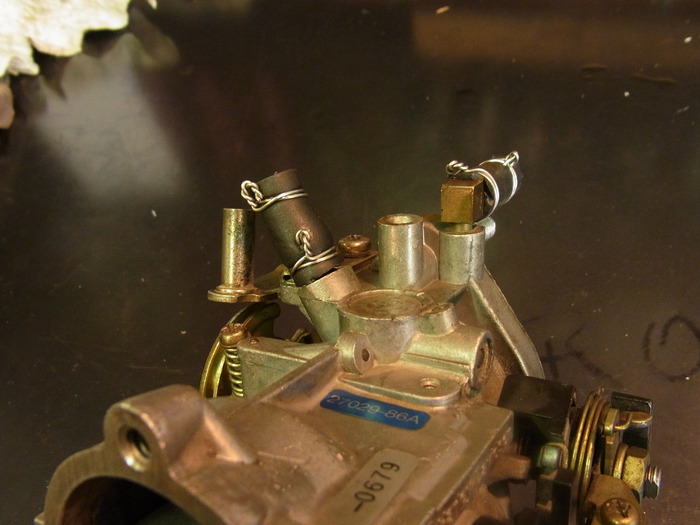

使わないV.O.E.Sポートと負圧ポートには栓をしておきます。

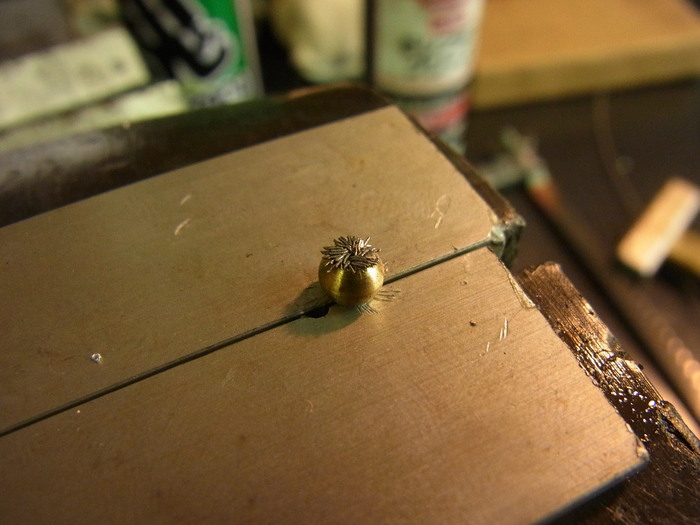

インシュレーター面研。
インシュレーターとして使っているベークライトは面が出ていないものがあるようです。

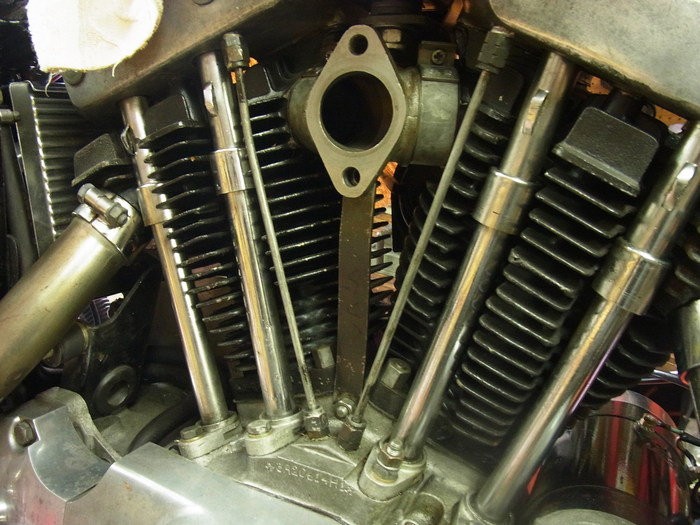

マニホールドを仮組みし、ステーを加工。
ステーの角度が悪いとマニホールドを押してしまい、2次エアの原因になります。

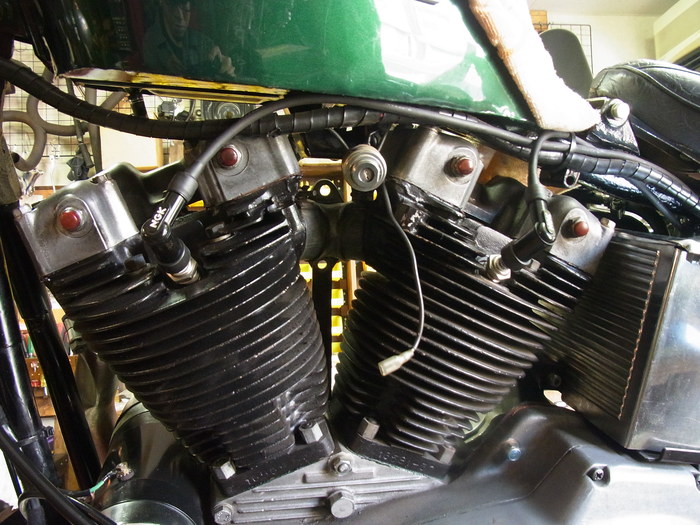

キャブを本組みする為に、エンジンハンガー、ホーン、イグニッションキー回りを外します。
コイルが結構面倒臭い。

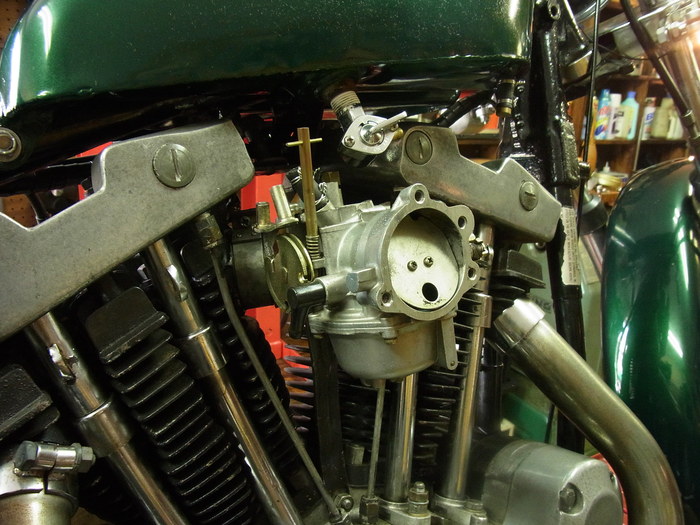

キャブ取り付けも終わり、スロットルケーブル製作。




曲がってしまっていたシフトレバーも修正。

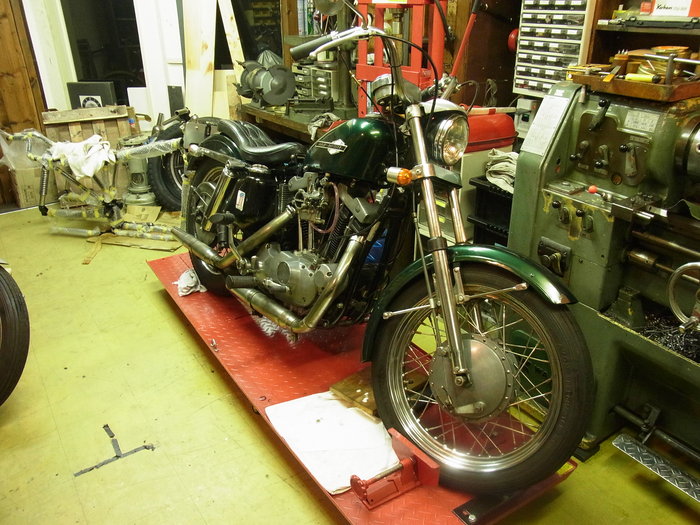

なんやかんやで完成。
後は実際に乗ってキャブセッティングです。
