2013年 08月 14日

1977XLCR フロントフォーク

今日はアイアンスポーツ・XLCRのフロントフォーク組み立てです。
75年以降はSHOWA製のフロントフォークで、60年代のアイアンのフォークと比べると構造がシンプルな上、剛性も良いです。

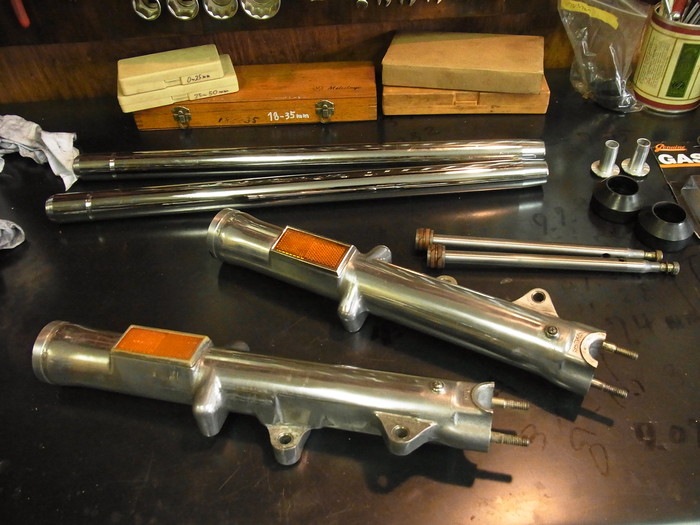

白錆が酷かった、アウターチューブはお化粧直し。インアーチューブは新品です。

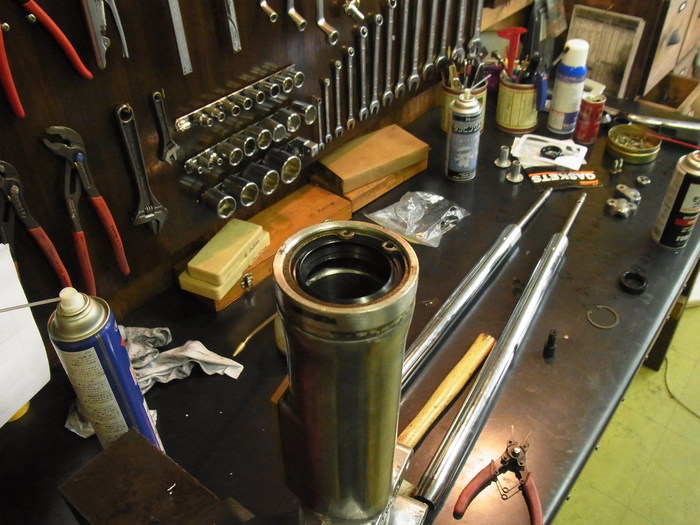

まずアウターチューブにシールをオイルシールを圧入。
ロワーストップ(ダンパーチューブの受け)を入れるのを忘れずに。

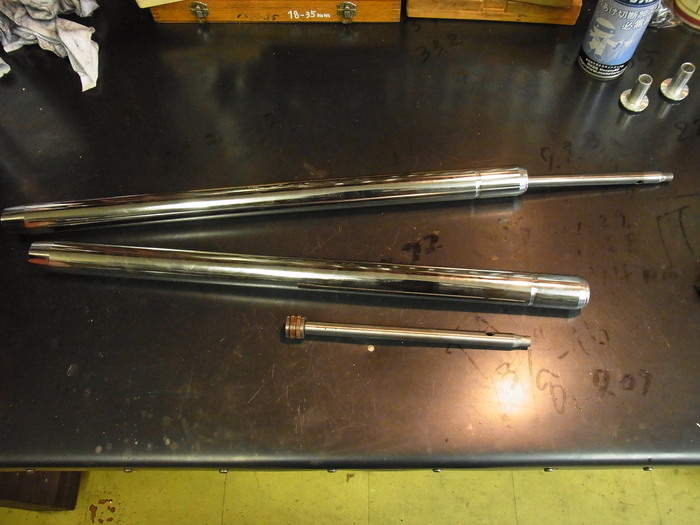

インナーチューブにダンパーチューブを入れ・・・

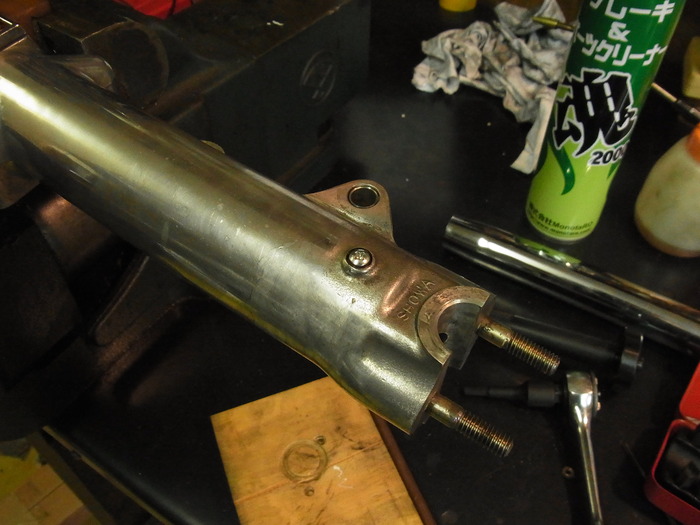

アウターチューブにインナーチューブを差込み、銅ワッシャーを入れダンパーチューブボルトを締めます。
ダンパーチューブボルト(メートリックM8-1.25)は締めるときに空回りしてしまうので、インパクトで締めます。

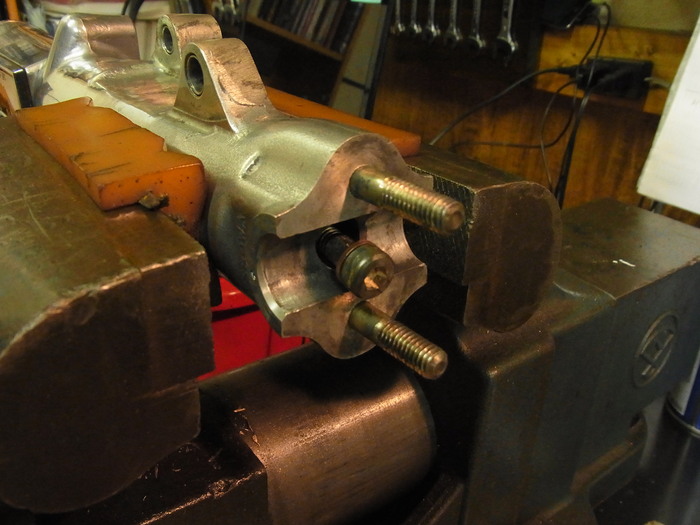

よくナメてしまっているドレンスクリューもチェックし銅ワッシャーを入れ締めます。

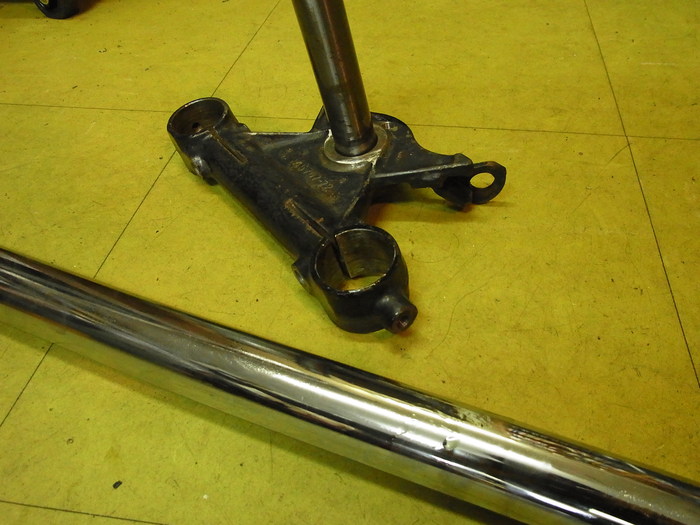

インナーチューブを新品にした場合、フォークブラケットに差し込む際に、インナーチューブを傷つけてしまう事があります。先にブラケットのバリを削っておきます。


三又にフォークを入れ、スライダーチューブキャップボルトを締め、アッパーブラケットとインナーチューブのテーパーがきき、位置が決まったところで、ロアブラケットのボルトを締めます。

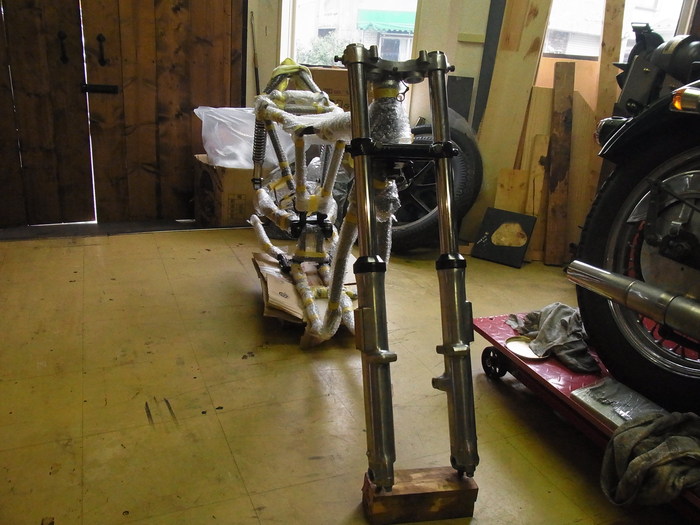

という訳でフロント回り完成です。
