1980FLH1340 クランク芯だし

今日はS沼さんのハーレー・ショベルヘッドのクランク作業です。

まずはコンロッドのスラスト調整。
1980FLH1340 クランク芯だし_a0248662_034523.jpg

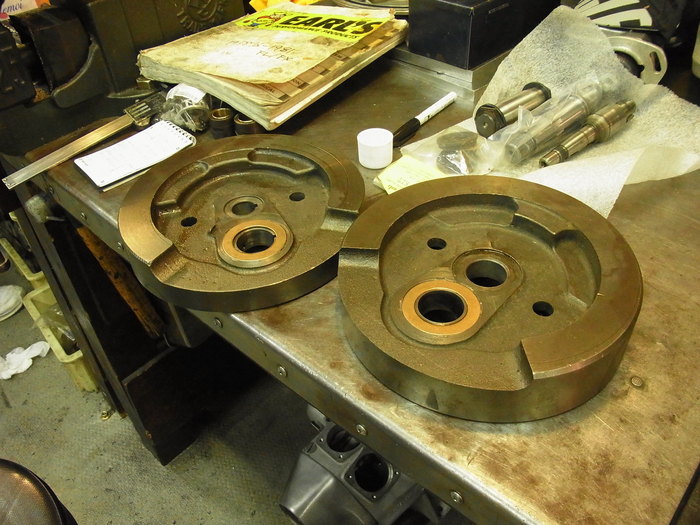

V-TWIN製の.005”o.s(1.66mm)のスラストワッシャーを使います。

1980FLH1340 クランク芯だし_a0248662_0342398.jpg

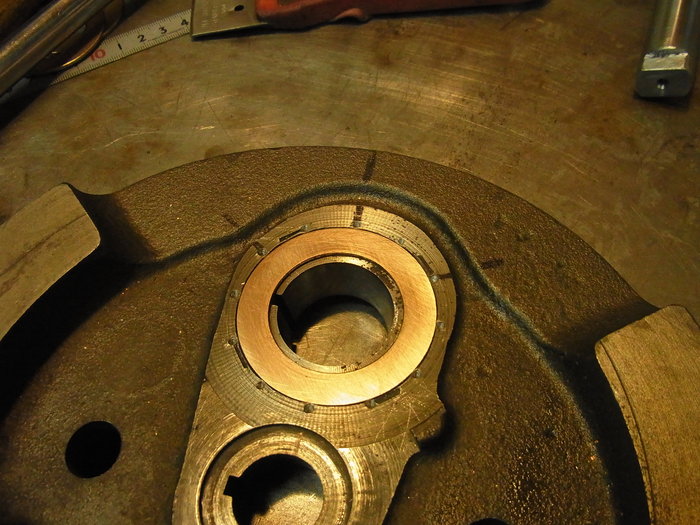

1980FLH1340 クランク芯だし_a0248662_0343461.jpg

S沼さん所有のカシメ工具でスラストワッシャーをカシメます。

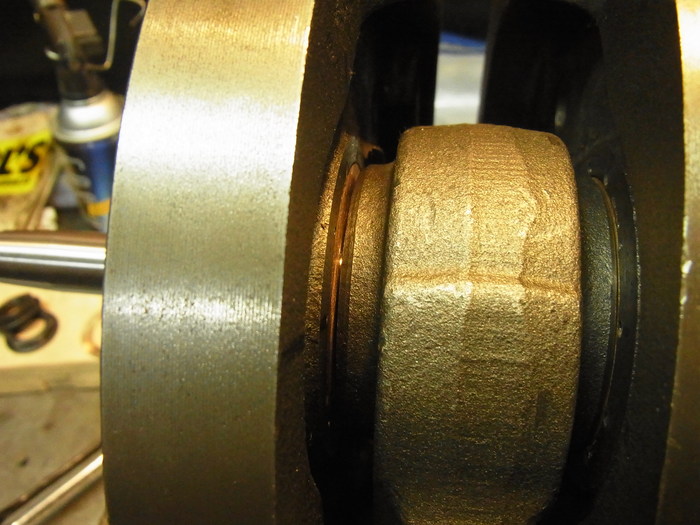

1980FLH1340 クランク芯だし_a0248662_0344880.jpg

スラスト量は0.6mm
マニュアルでは0.127mm~0.635mm


で、クランクの芯だしをしていきます。
1980FLH1340 クランク芯だし_a0248662_036785.jpg
1980FLH1340 クランク芯だし_a0248662_0361779.jpg

1980FLH1340 クランク芯だし_a0248662_0362935.jpg

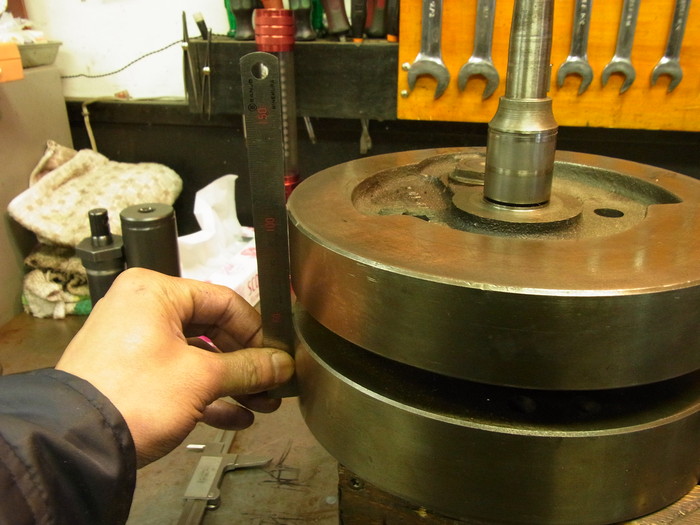

ある程度トルクでクランクピンナットを締めおき、左右のフライホイールの隙間と上下左右でのフライホイールの距離を測っておきます。

1980FLH1340 クランク芯だし_a0248662_039820.jpg

簡単に言うとクランクシャフトの触れ方は2種類。
図Cの左右のフライホイールのズレと図A・Bのフライホイールの開き&閉じです。

左右のフライホイールの隙間で図Cの触れ、上下左右でのフライホイールの距離で図ABの触れの目安にすることが出来ます。

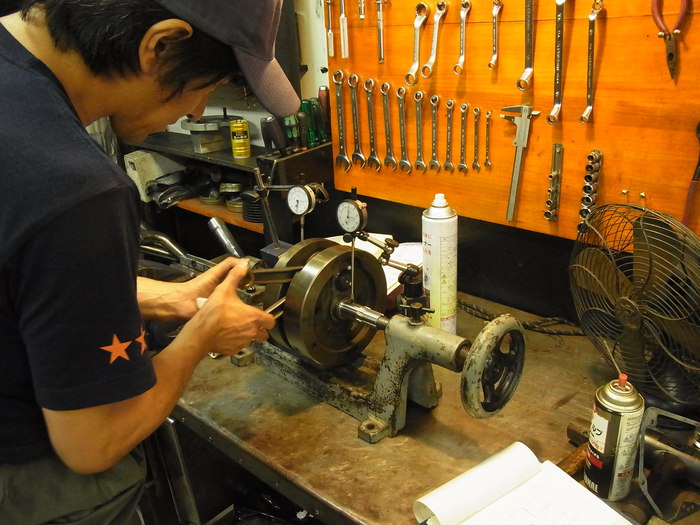

1980FLH1340 クランク芯だし_a0248662_040575.jpg

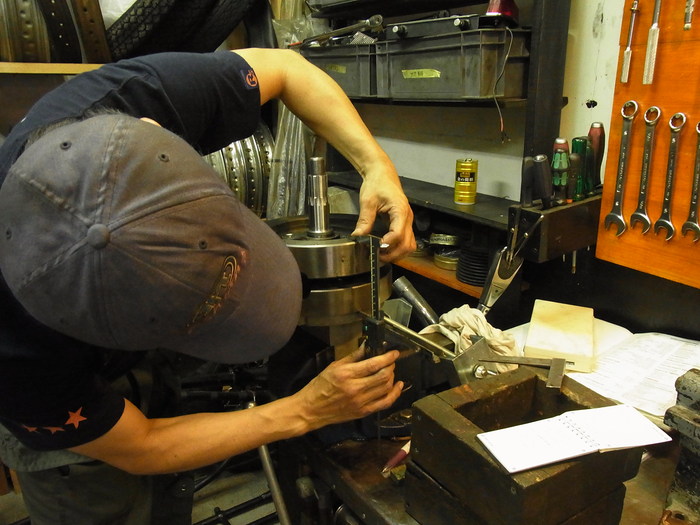

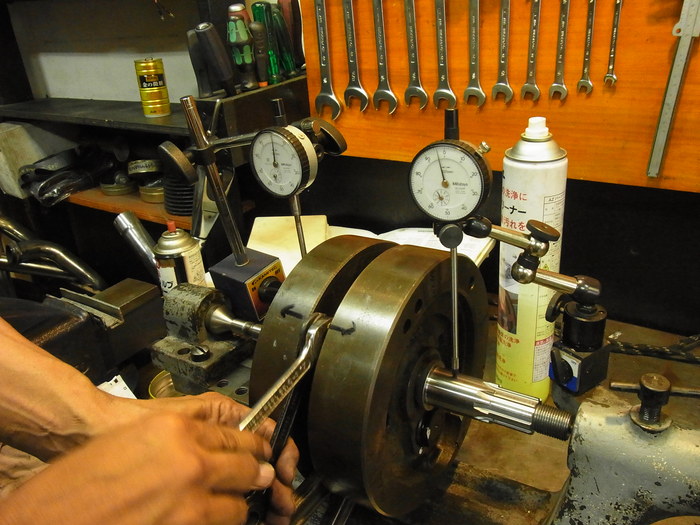

偏芯検査器を使って振れっぷりをチェック。

1980FLH1340 クランク芯だし_a0248662_0403663.jpg

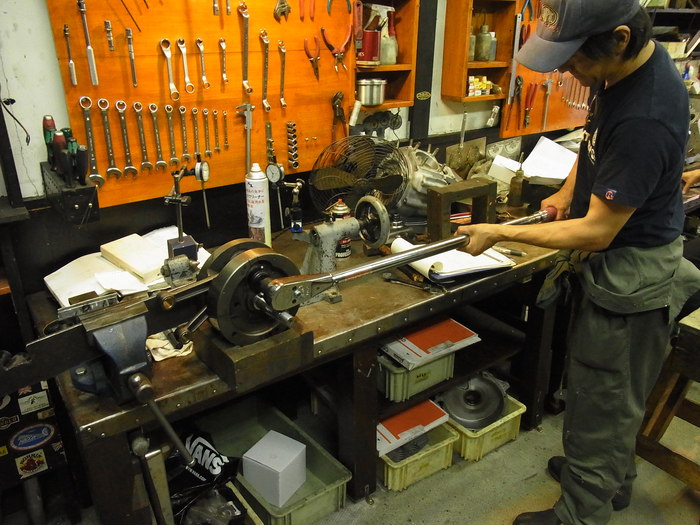

で修正。

1980FLH1340 クランク芯だし_a0248662_0402050.jpg

クランクピンナットを締め付け。

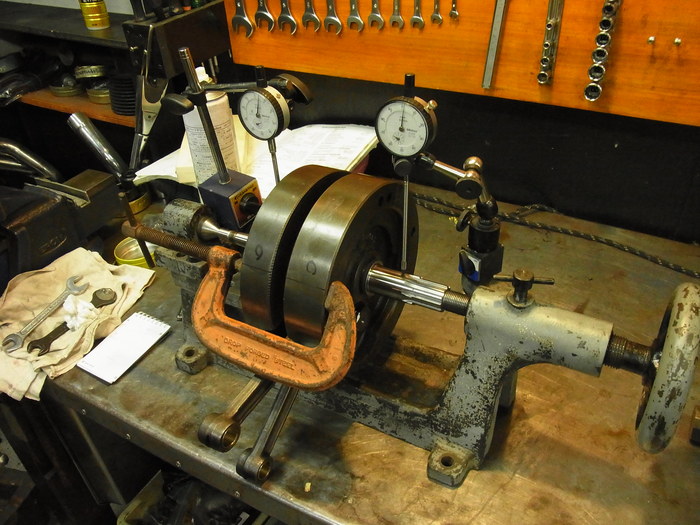

1980FLH1340 クランク芯だし_a0248662_0533755.jpg

チェックし、修正。
を繰り返し0.02mmの振れで良しってことにしました。
