2013年 08月 07日

1965XLCH900 カムブッシュ

今日はF井さんのアイアンスポーツ・カムブッシュのお話。
ブッシュ、カムカバーすべてクロームメッキされており、メッキ屋さんで剥がしてもらってもブッシュのメッキは取れきれず・・・。という訳でブッシュはすべて交換です。


社外の新品ブッシュにはオイル溝、ダウエルピン穴、ギアの“逃げ”の加工がされていないので、抜いたカムブッシュを手本に、位置を決めます。


半円柱状のダウエルピン穴を掘るための冶具にブッシュをセットし溝を掘ります。

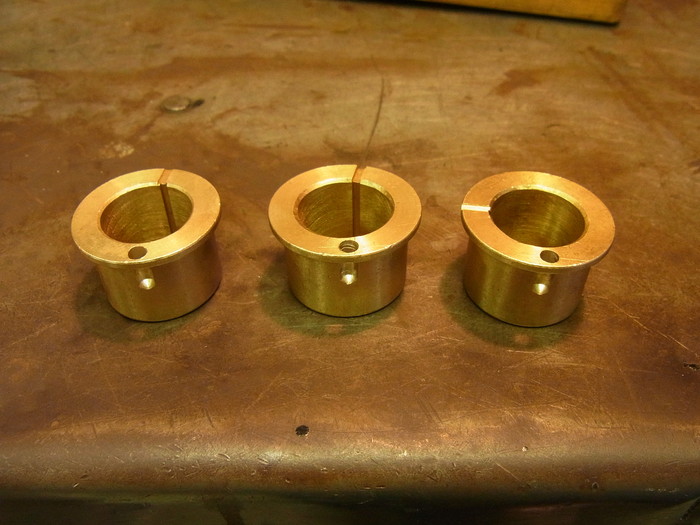

でこんな感じ。


#1、#3カムはカムギアの逃げがあるのでリューターで整形。


次回は圧入後、リーマー通し、ラッピングです。
