2013年 07月 30日

1939EL1000 T/Mメインドライブギアベアリング

今日はW辺さんのナックルヘッドのトランスミッションです。
随分広がってしまっていたメインドライブギアベアリングレース交換です。

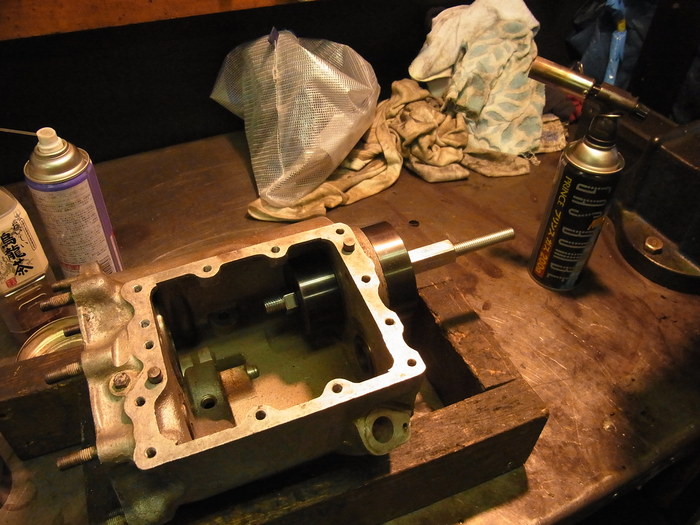

ベアリングレース圧入&抜き工具を製作。
ケースを暖めJIMS製のSTDサイズベアリングレースを圧入。嵌め代は0.04mm~0.05mm。

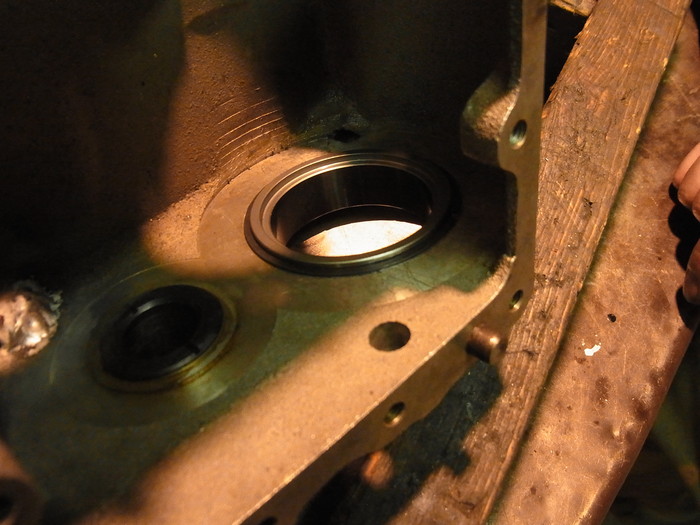

圧入後リテーニングリングをはめます。

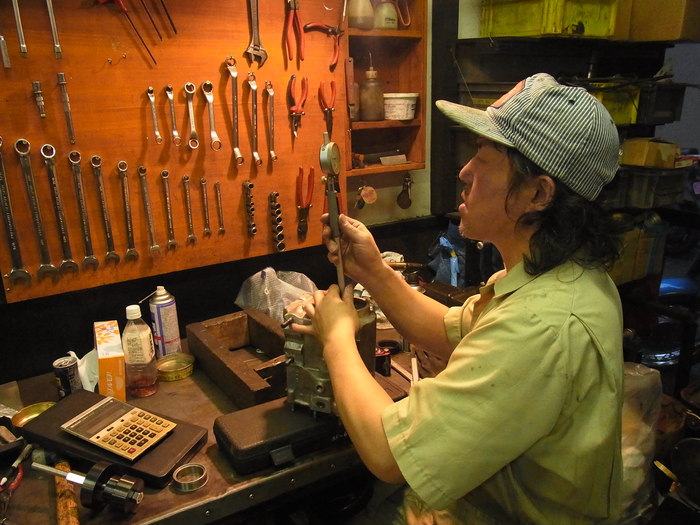

圧入後レース内径計測。
楕円無く47.75mm


メインドライブギア外径は41.37mmでSTDローラー3.175mmでクリアランス0.03mmとなりまます。

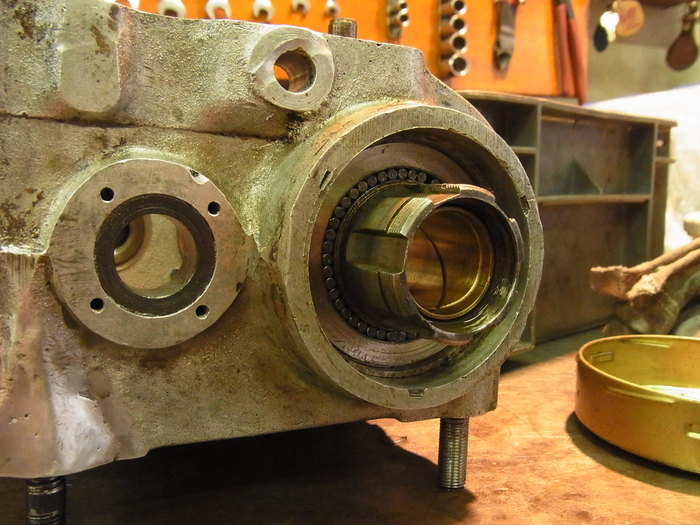

スペーサーとスプロケットを仮組みしスラスト量をチェック。
0.25mmで規定内です。
マニュアル上 0.06mm~0.34mm
