2013年 07月 25日

1976FX1200 オイルポンプ

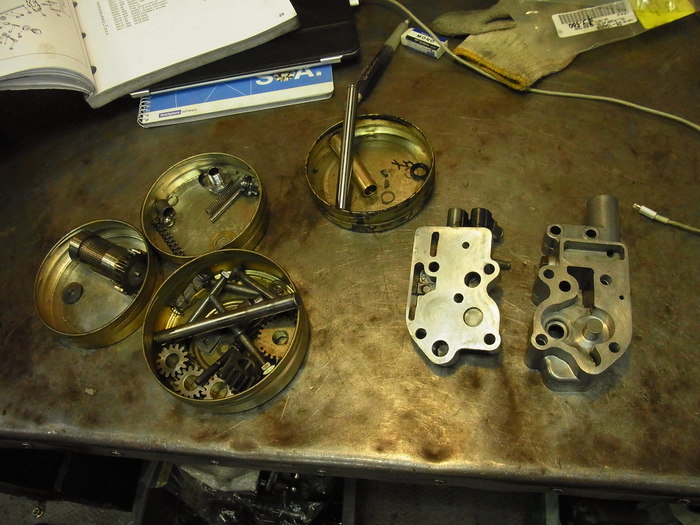

今日はH本さんのショベルビッグツインのオイルポンプ組み立て。



段つきになっていたドライブシャフトはイースタンパーツ製の新品に交換。
しかしながらキー溝が小さく、キーを少々削る。

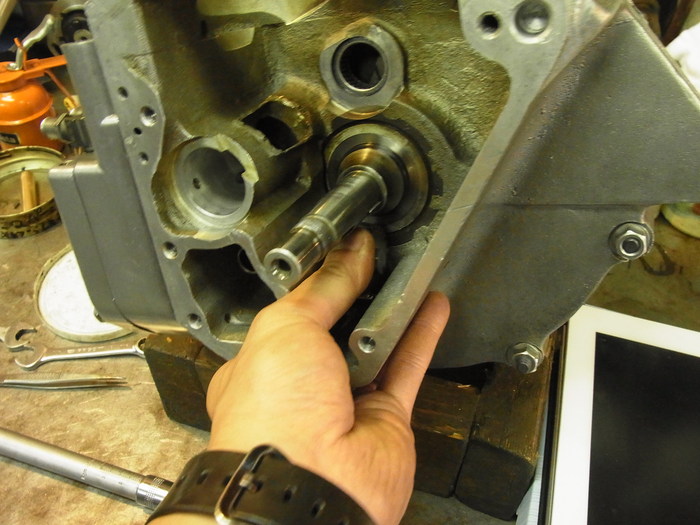

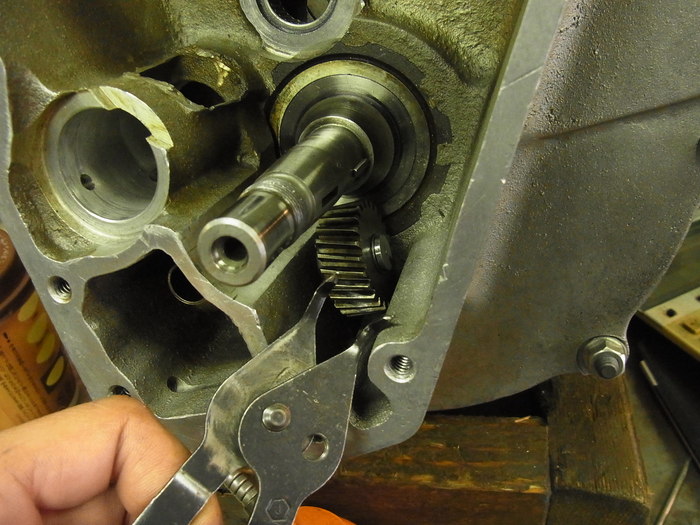

何時もイライラするドライブギアを入れる。

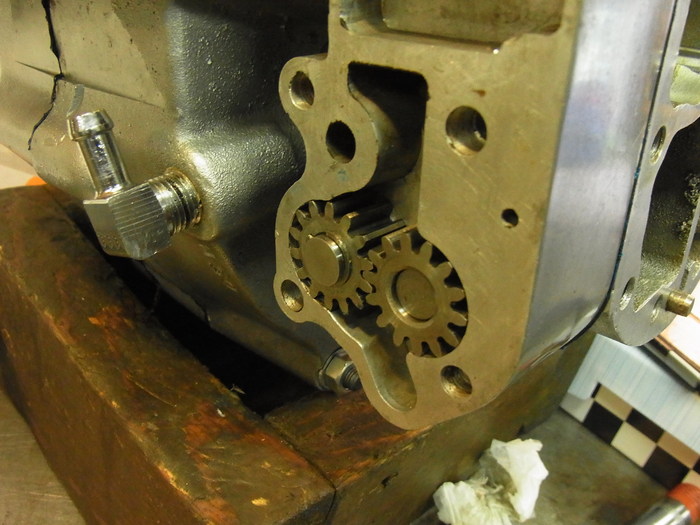

リターン側のギアから組んでいきます。

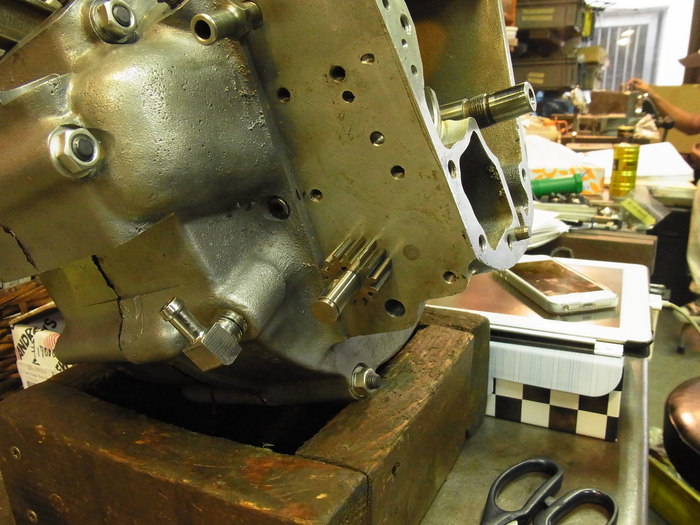

ドライブギアをシャフトにさしておき、アイドラーギアをボディーに付けておくとやり易い。

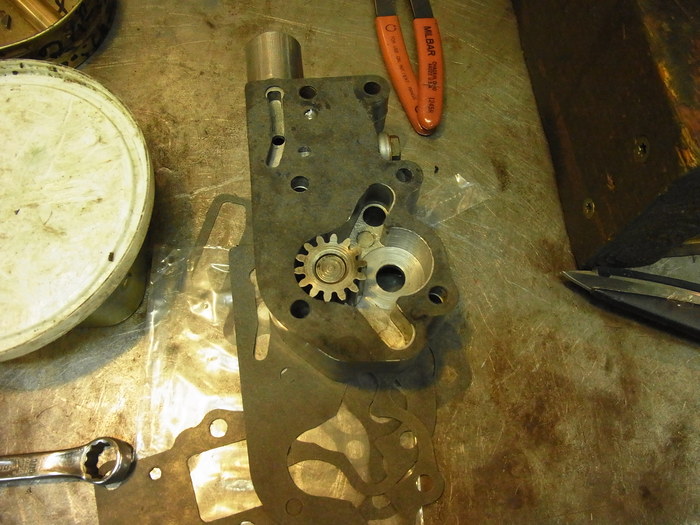

使うガスケットはジェームス製ので厚みは0.2mm。
ガスケットの厚みが厚すぎると油圧が逃げてしまいます。逆に薄すぎると抵抗になります。
コチラもどうぞ


フィード側を組み、オイルポンプボルトを10N.mで締め付ける。


オイルポンプドライブギアを手で回し抵抗をチェック。軽すぎず、硬すぎず、少々抵抗があるぐらいが良いです。

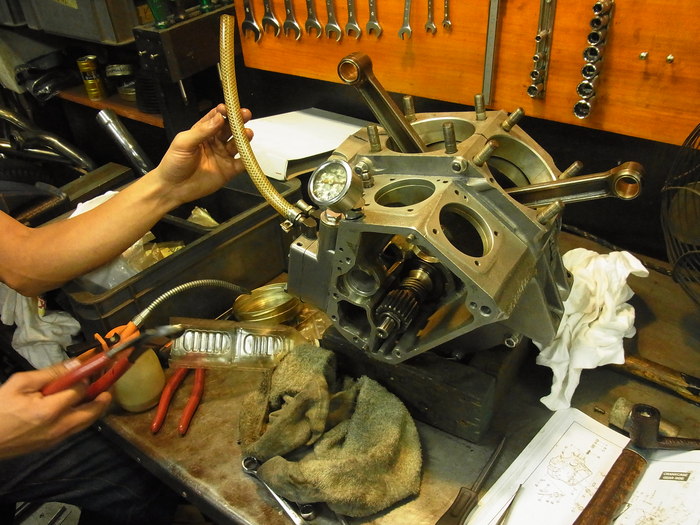

最後に実際にオイルを回し、作動チェック。しっかりオイルが回りました。








アールテックさんで芯だし・バランスどりしたクランク。テュルテュル回ります。
