2013年 07月 17日

1968XLCH900 カムブッシュ&カムベアリング

今日はO仲君のハーレー・アイアンスポーツのカム周りのお話。

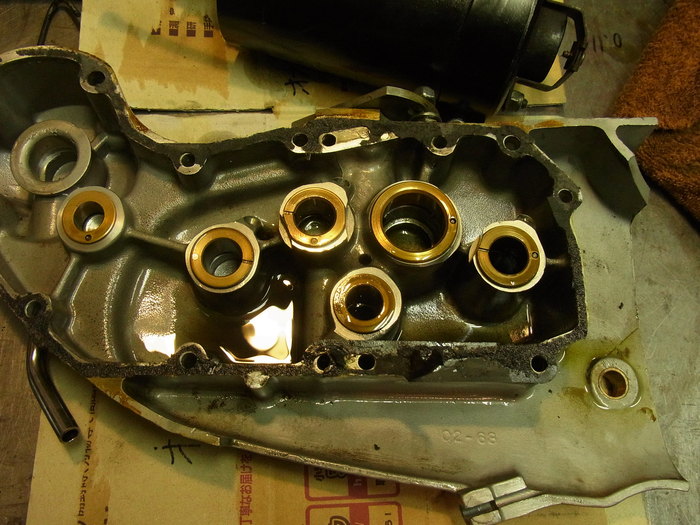

カムブッシュ内径計測。#1、#3、#4カムブッシュはガタが多く交換決定。

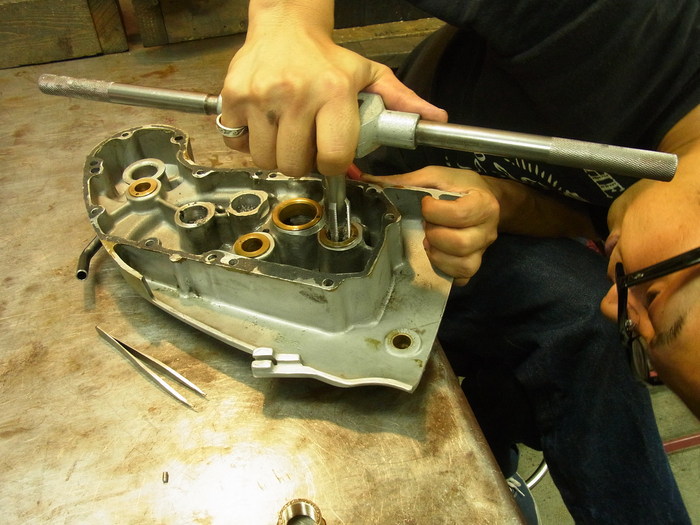

タップを使いブッシュを抜きます。

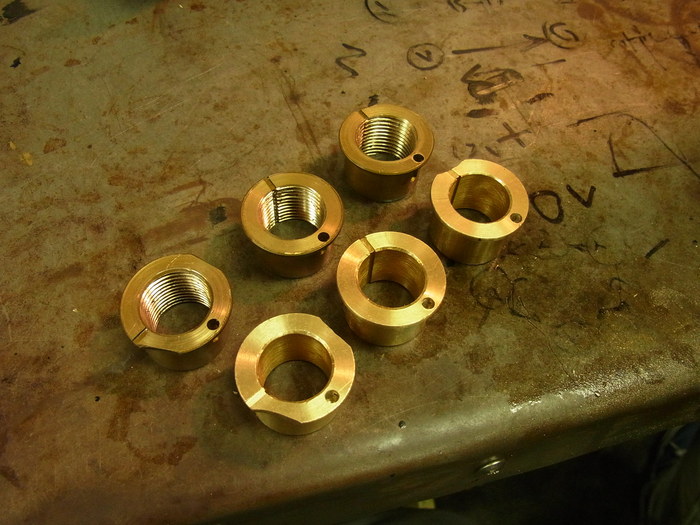

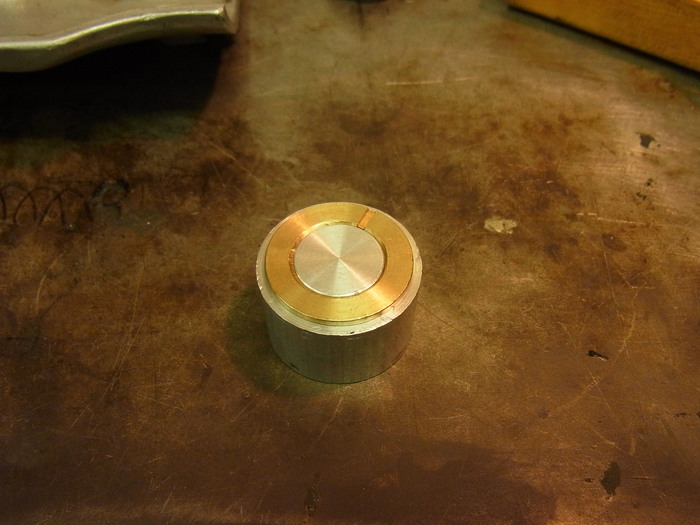

新品ブッシュには位置決めダウエルピン穴が開いていないので、抜き取ったブッシュを手本にし、冶具を使って半円柱状の穴を開けます。
#1、#3カムブッシュの傘部分はギアの“逃げ”があるので削っておきます。

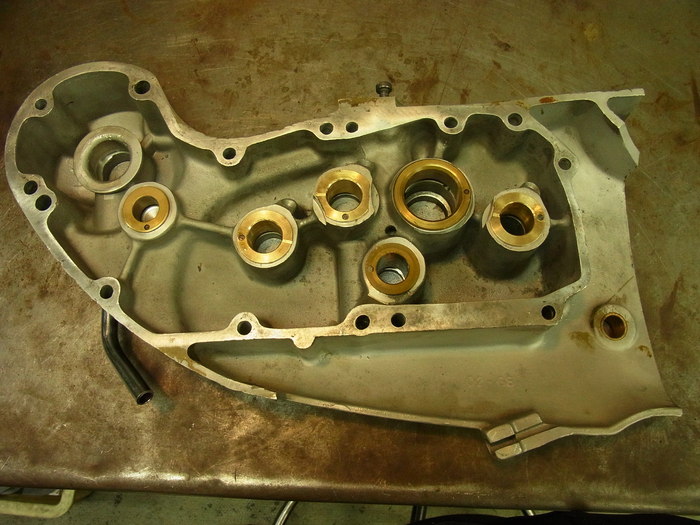

カムカバーに圧入。

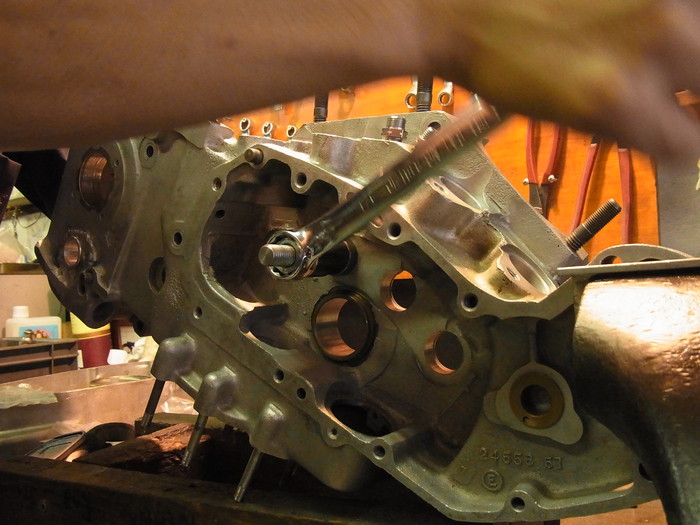

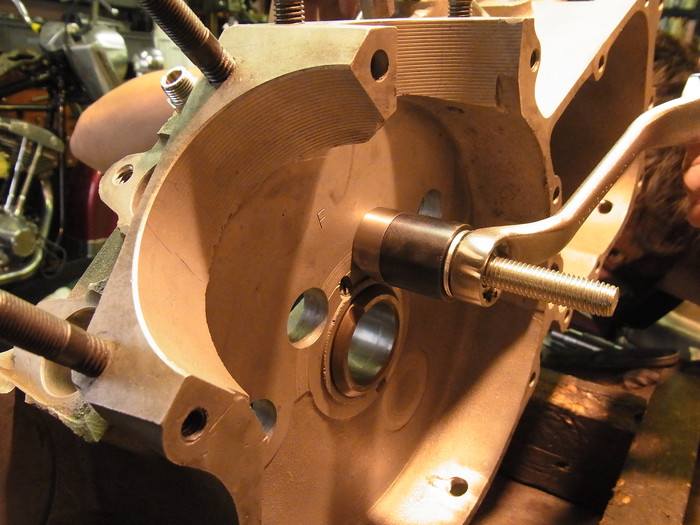

カムベアリングも専用工具で圧入。

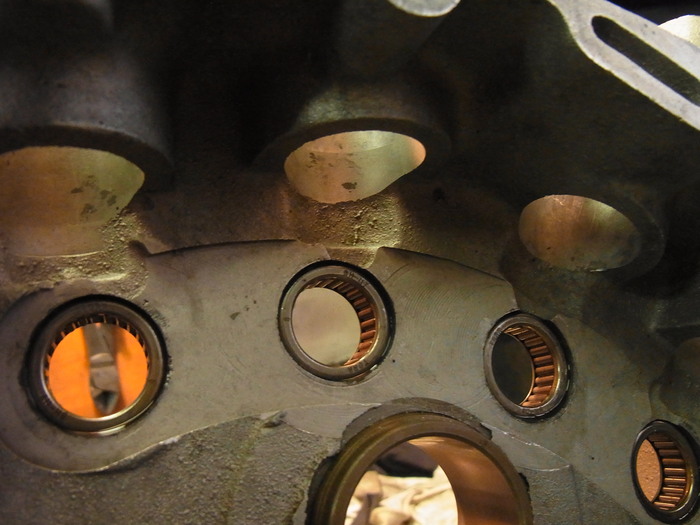

クランクケースのベアリング圧入部分の上側はベアリングにオイルが行くような形状になっています。

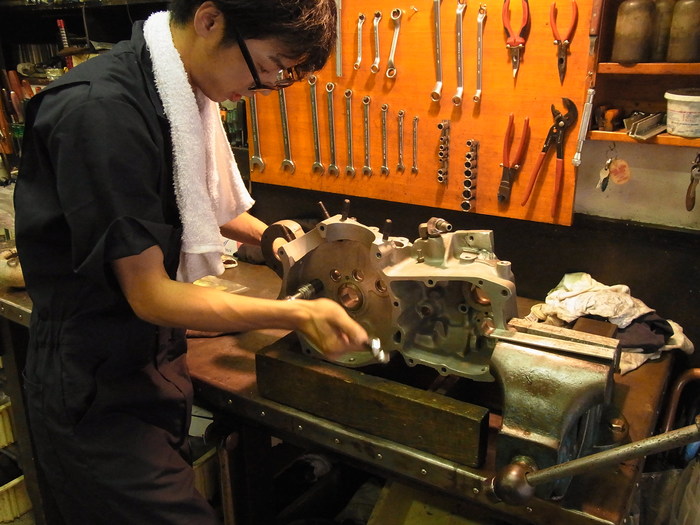

ベアリングは最後まで圧入します。
