1968XLCH900 T/Mカウンターシャフト軸受け部分加工

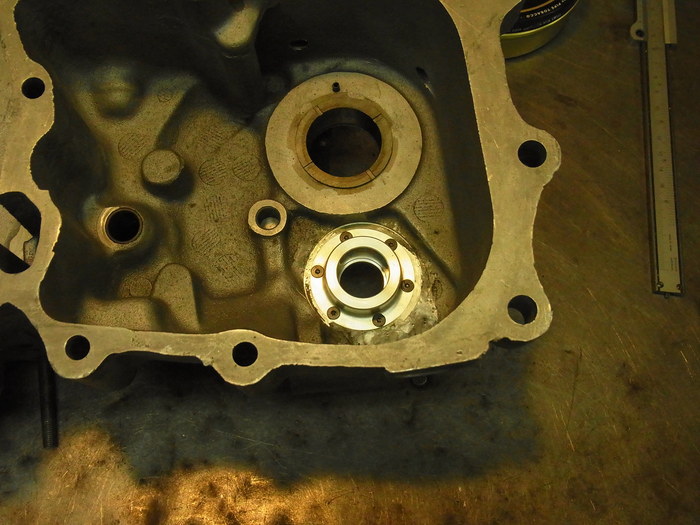

トランスミッションカウンターシャフト軸受け部分(ケース)にクラックが入っていたXLCH。

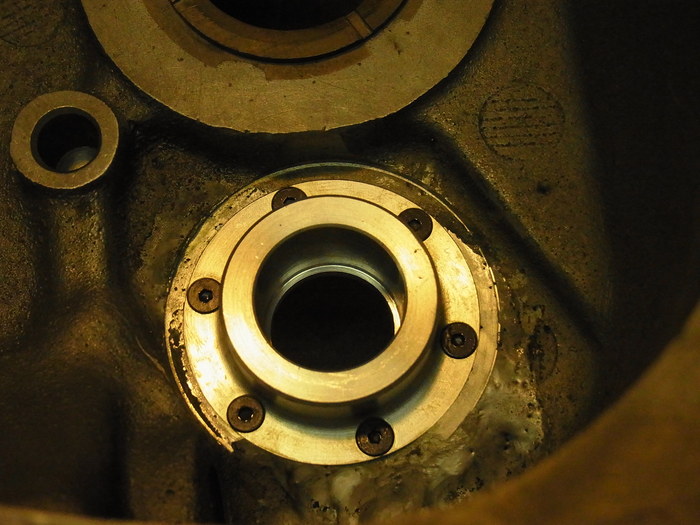

溶接後、アールテックエンジニアリングさんで、ベアリング受けスリーブ単品製作、圧入後ネジ止め、位置合わしボーリング加工してもらい、無事復活。
何時もながら、無茶な加工依頼でスイマセン。

1968XLCH900 T/Mカウンターシャフト軸受け部分加工_a0248662_171862.jpg
1968XLCH900 T/Mカウンターシャフト軸受け部分加工_a0248662_173180.jpg
1968XLCH900 T/Mカウンターシャフト軸受け部分加工_a0248662_174326.jpg

1968XLCH900 T/Mカウンターシャフト軸受け部分加工_a0248662_182523.jpg

久しぶりのバイクイジリでハイテンション気味のO仲君。

1968XLCH900 T/Mカウンターシャフト軸受け部分加工_a0248662_175776.jpg
1968XLCH900 T/Mカウンターシャフト軸受け部分加工_a0248662_18673.jpg

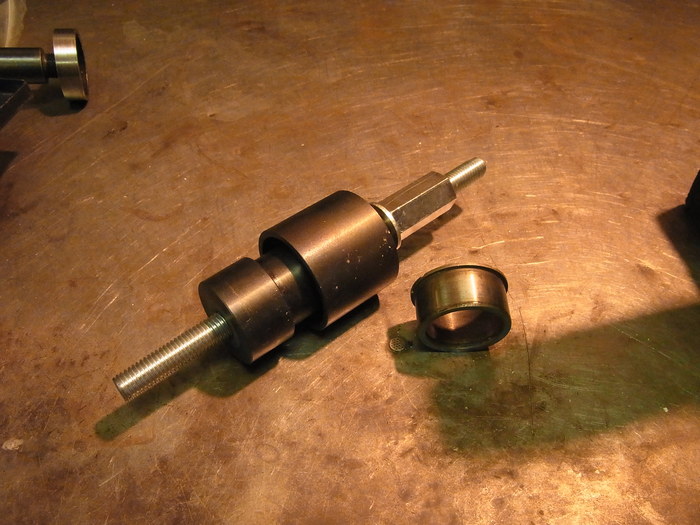

溶接で熱がかかってしまったメインシャフトベアリングレースを抜きます。

1968XLCH900 T/Mカウンターシャフト軸受け部分加工_a0248662_18159.jpg

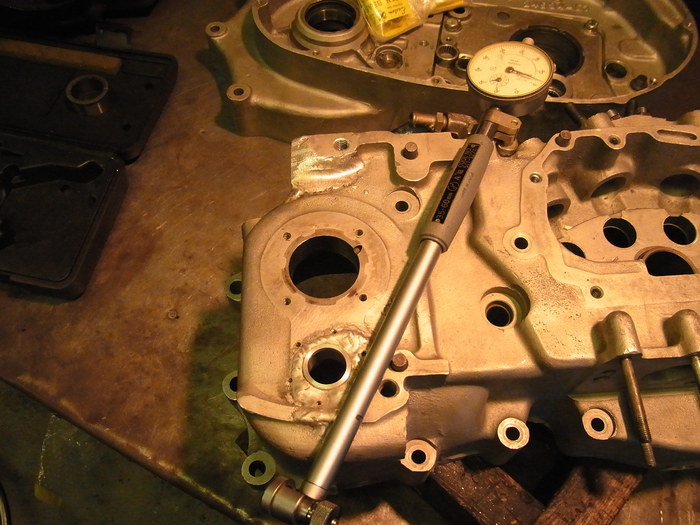

で計測・・・・残念ながら0.1mm程度楕円になっています。
この部分はドライブチェーンに引っ張られるので横方向に楕円になる事が多いのですが、今回は縦方向の楕円。溶接によって引っ張られてしまったのかも知れません。
ともあれ、真円拡大後オーバーサイズのレースを入れます。
