1979FLH1340 T/Mカウンターシャフト

今日はF田さんのショベル・ビッグツイン、T/Mカウンターシャフト組み立て。

1979FLH1340 T/Mカウンターシャフト_a0248662_111046.jpg

ギア、シャフト自体は問題なし。
ベアリング、ローギア・セカンドギアのフローティングブッシュ交換、調整です。

1979FLH1340 T/Mカウンターシャフト_a0248662_112523.jpg
1979FLH1340 T/Mカウンターシャフト_a0248662_113467.jpg

まずはベアリング交換。
LATE76年以降からは一体式のニードルベアリング。カウンターシャフトギアに圧入。

1979FLH1340 T/Mカウンターシャフト_a0248662_12479.jpg
1979FLH1340 T/Mカウンターシャフト_a0248662_121572.jpg

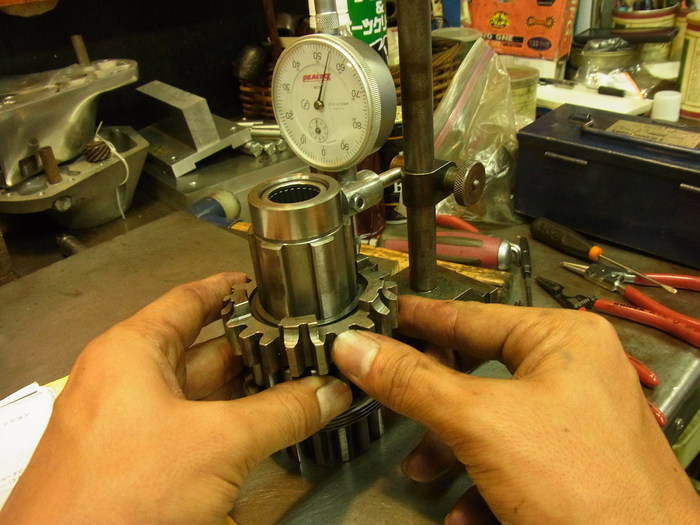

今回問題だったのが、2ndギアのスラスト量。
スラスト量が多く0.65mmある。(マニュアル上は0.08mm~0.5mm)
0.5mm厚のシムを製作し、クリアランスを0.1mmに調整。

1979FLH1340 T/Mカウンターシャフト_a0248662_123343.jpg
1979FLH1340 T/Mカウンターシャフト_a0248662_125719.jpg

カウンターシャフトギアのスラスト量もシム調整し、0.15mm程度に。

1979FLH1340 T/Mカウンターシャフト_a0248662_13916.jpg

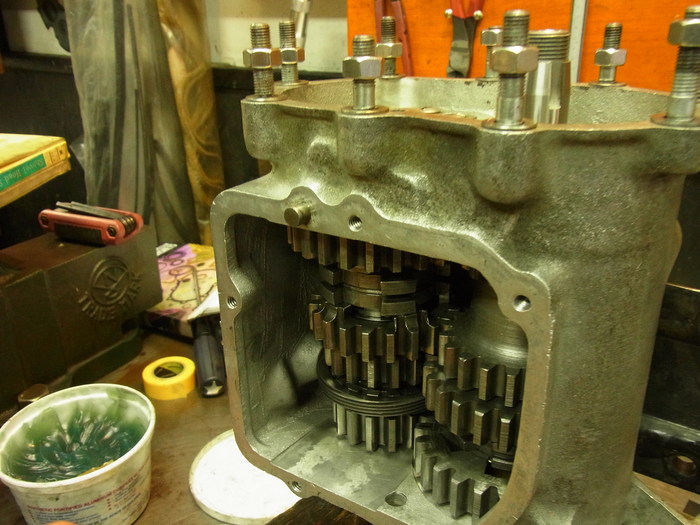

という訳で本組み。
ケースを縦置きにすると組みやすいです。

1979FLH1340 T/Mカウンターシャフト_a0248662_132694.jpg

カウンターシャフトナットを締めカウンター側完了。

1979FLH1340 T/Mカウンターシャフト_a0248662_134242.jpg
