1977XLCR スモールエンドブッシュ

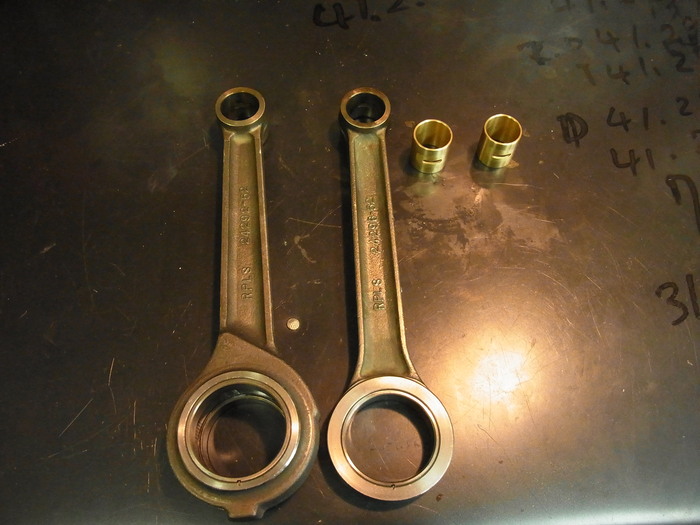

今日はアイアンスポーツ・XLCRのスモールエンドブッシュ。

1977XLCR スモールエンドブッシュ_a0248662_3224016.jpg
1977XLCR スモールエンドブッシュ_a0248662_3224911.jpg

ブッシュを抜き内径計測。
楕円無く良好。

1977XLCR スモールエンドブッシュ_a0248662_3225911.jpg

使うスモールエンドブッシュはJIMS製のSTDサイズで外径22.75mm。
嵌め代は0.1mmと」少々大き目。

1977XLCR スモールエンドブッシュ_a0248662_3295039.jpg

1977XLCR スモールエンドブッシュ_a0248662_3301172.jpg

専用生爪に銜え内径拡大、使用するピンにギリギリ入るぐらいにします。

1977XLCR スモールエンドブッシュ_a0248662_3234931.jpg

コンロッド側とブッシュ側のオイル穴位置を合わし圧入。

1977XLCR スモールエンドブッシュ_a0248662_3284567.jpg

専用リーマーでリーミング。

1977XLCR スモールエンドブッシュ_a0248662_3285621.jpg

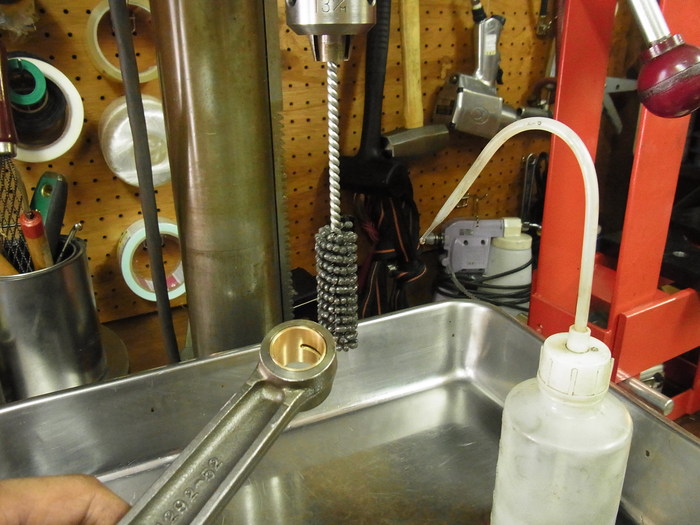

最後の仕上げでホーニングし完成。


1977XLCR スモールエンドブッシュ_a0248662_329549.jpg
