1976FX1200 スプロケットシャフトベアリング エンドプレイ

Rテックエンジニアリングさんの加工(コンロッドビッグエンドベアリングレースラッピング、ローラー合わせ、クランク芯だし、バランスどり)が上がってきたH本さんのクランク。
早速、腰下を組んでいきます。

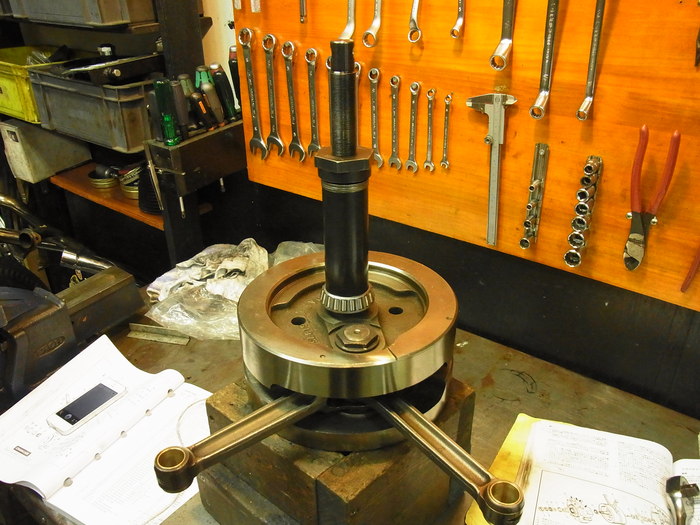

テーパーベアリングをシャフトに圧入。


クランクケースにベアリングレースを圧入。

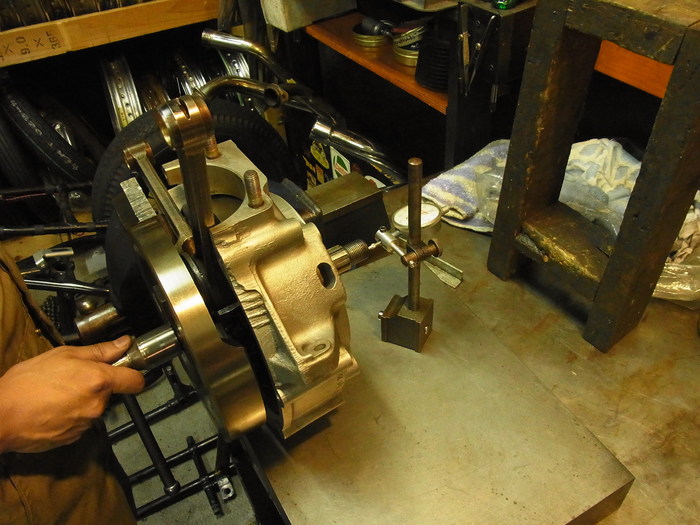

C型のスプロケットシャフトベアリングシムの厚みを変えてエンドプレイ(サイドクリアランス)調整します。
コイツは2.61mm


実測値 0.03mm~0.04mm
マニュアル値 0.025mm~0.15mm


タイミング側ケース、ピニオンシャフトローラー、カムカバーを仮組みし、クランクの回りっぷりをチェック。
引っ掛かりなど無くスムーズに回ります。イヤー良い感じです。
