2013年 07月 04日

1965XLCH900 Rブレーキパネル・ピボットスタッド

今日はアイアンスポーツのドラムブレーキ回りのお話。


72年までのブレーキシューピボット部(支点)はスタッドボルトになっており、ナットでスイングアームと固定されるようになっています。(ブレーキパネルのストッパー)
このピボットスタッドとブレーキパネルの穴が随分ルーズに作られています。
ブレーキを利かしたときに、シューとドラムの位置がなんとなく良い位置にくるように、あえてルーズ穴にしているのかもしれませんが、どうもこれが良くない。
ピボットスタッドナットの締め方で、シューとドラムの位置関係が変わり、調整が非常に面倒になります。

という訳で、ここにスリーブを入れガタを無くします。

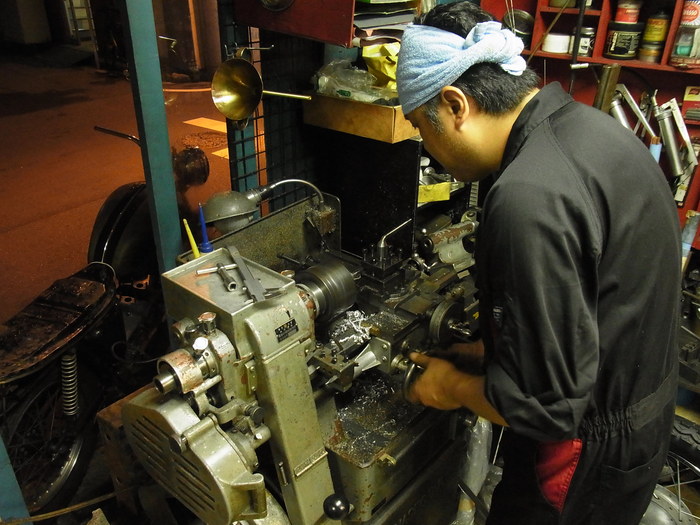

ほぼ始めての旋盤作業でスリーブ製作中のF井さん。



アルミの無垢棒(A2017)から削りだし、片肉0.8mmのスリーブ完成。
初めての旋盤作業で一発O.K
ガタ無いピボット部完成です。
